汽车传动分动器壳体精密铸造结构

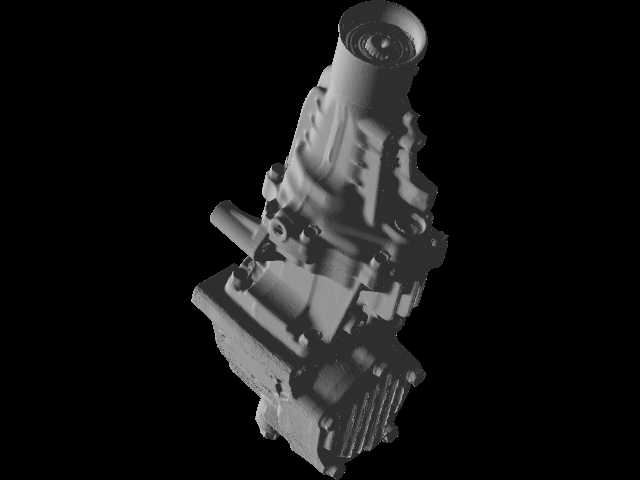

　　这套三维结构对应四驱车型传动系统里的分动器总成壳体，在整车动力传递链路中承担动力分流、扭矩承载与部件防护的核心作用。日常整车运行时，变速箱输出的动力会先接入该壳体内部的输入轴腔，经由壳体内预置的齿轮组、离合机构完成动力分配，再分别向前桥、后桥输出适配扭矩，铺装路面行驶时可切换两驱模式减少传动损耗，非铺装路面、湿滑爬坡工况下切换四驱模式，将动力按附着力分配至前后车轴，避免单轴打滑导致整车动力流失，是硬派越野、四驱皮卡、商用四驱作业车辆底盘传动系统的核心承载部件。

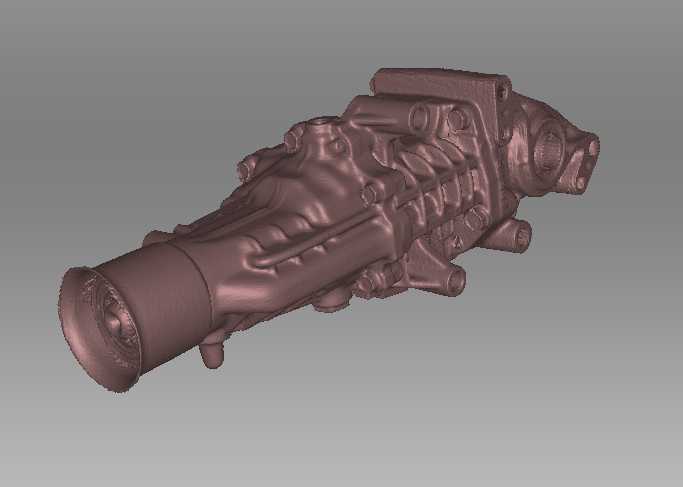

　　从实际装车边界来看，该壳体采用一体化铸造成型思路，整体沿动力输入到输出的轴向呈长筒延伸布局：输入端为大口径圆柱筒腔，内部预留输入轴轴承安装位、油封嵌装槽，筒口端面加工有均匀分布的螺栓孔，可直接与变速箱输出端法兰面对接，对接面预留密封垫片安装槽，保证结合面密封性能，避免传动润滑油渗漏；壳体中段为扩容腔体，内部空间用于容纳高低速切换齿轮组、中央差速机构、四驱锁止组件，腔体外部错落布置多道加强筋，既提升壳体整体刚性，抵御齿轮啮合产生的交变冲击载荷，也在筋条间隙预留散热面积，让壳体内部齿轮运转产生的热量可通过铸铝/铸铁壳体快速散出，避免长时间高负荷传动时油温过高导致润滑性能下降。

　　壳体上的各类外接接口都按照整车装配逻辑做了定位设计：朝向车身底盘的一侧预留换挡执行机构安装座，可固定四驱切换拨叉、电控执行器或者真空驱动组件，座面加工有定位销孔与紧固螺纹孔，保证换挡机构拨叉与内部齿轮套的对位精度，避免换挡打齿、脱档问题；壳体下部预留多个放油、油位检测接口，日常维保可直接从底部螺塞放出旧齿轮油，侧部油位孔可快速检查腔内润滑油存量，不用拆解壳体即可完成常规养护；壳体四周伸出的多个支耳安装座，带通孔与减震垫嵌装位，可通过悬置软垫将分动器总成固定在底盘大梁的安装横梁上，支耳的位置经过受力校核，可承受车辆急加速、急减速、越野颠簸时产生的多向冲击，避免壳体悬置点开裂。

　　建模过程中完整还原了铸造壳体的所有工艺细节：壳体壁厚按照承压载荷做差异化设计，轴承安装位、齿轮轴支撑位的局部壁厚做加厚处理，非承载的外壁区域在保证刚性的前提下适当减薄，控制总成整体重量；所有内腔的轴孔同轴度按照传动装配公差做了对位，输入轴、中间轴、前后输出轴的轴承孔位预留加工余量，后续铸件完成后可一次性镗孔保证同轴度，避免轴系运转出现卡滞、异常磨损；壳体外部的小凸台分别对应传感器安装位、通气阀安装位，转速传感器可从凸台孔位伸入腔内检测齿轮转速，为整车四驱电控系统提供转速信号，顶部通气阀可平衡腔内油温变化带来的气压差，避免高压状态下油封被冲坏出现渗油。

　　在整车装配场景中，该壳体的外形尺寸完全避让底盘周边的排气管、传动轴、车架横梁：输入端筒身长度适配变速箱与分动器之间的安装间距，前后输出端的法兰朝向分别对应前后传动轴的安装角度，壳体下部的最低点高于整车设计的最小离地间隙，避免越野托底时直接撞击壳体造成破裂；壳体表面的各个安装支耳位置与底盘悬置支架一一对应，三维设计阶段就完成了干涉校验，装车时不需要额外打磨修改支架或者壳体，即可完成对位安装。内部腔体的流道设计也兼顾了齿轮润滑需求，车辆在上下坡、倾斜侧倾的越野工况下，腔内齿轮油依然可以飞溅到各个齿轮啮合面与轴承位置，不会出现局部润滑缺失导致的烧蚀问题，整体结构完全适配四驱车辆全工况的使用需求。
