多滚轮滚动式滑动门承载导向小车

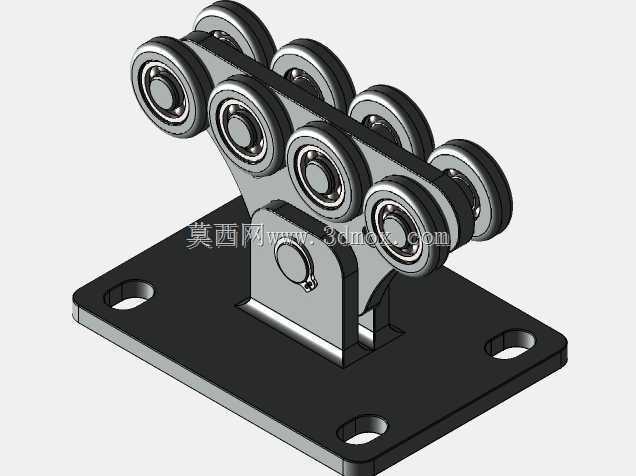

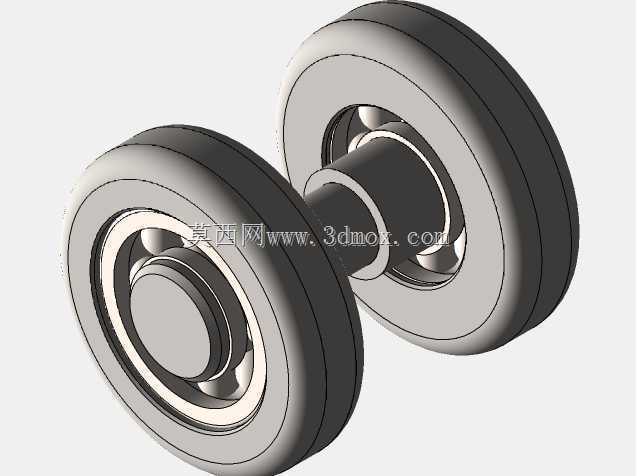

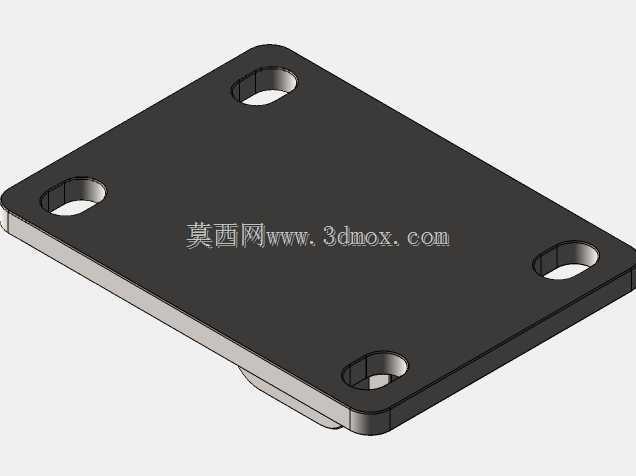

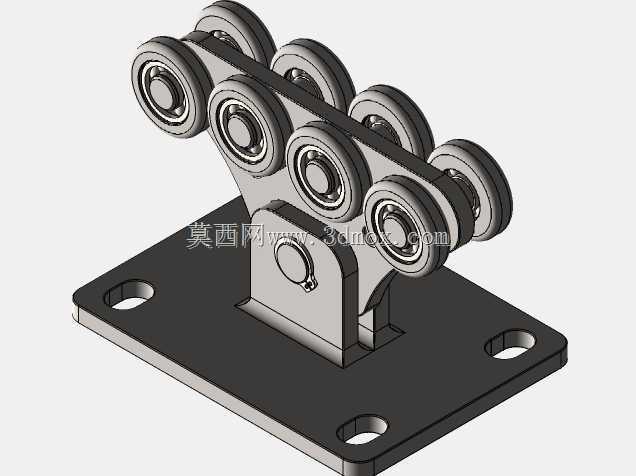

　　这套滑动门承载导向小车，核心作用是托住重型平移门体，让门扇沿预设轨道完成顺畅的直线往复移动，常见于厂房大型隔断门、仓储通道推拉门、工业防护滑移门这类门扇自重偏大、启停频次不低的场景。整套组件采用底板加立式支架的分体装配结构，底部是一块矩形安装固定板，板面上预留四个沉头安装孔，孔位沿底板四角对称分布，现场安装时可直接穿入螺栓将门体顶部或底部的连接框架与小车锁固，孔位的边距、孔间距都预留了足够的调节余量，适配不同厚度的门体连接型材，安装边界清晰，不需要在门体上额外做复杂的开槽避让，普通型钢架就能完成匹配。支架上部错落布置了多组深沟球滚轮，滚轮分上下两排错位排布，工作时滚轮的圆弧槽面同时卡在专用导轨的上下两个导向面上，

　　上排滚轮承担门体的竖直向下载荷，把门扇的自重均匀分散到多个接触点上，避免单轮受力过大出现压痕、卡滞；下排滚轮则贴住导轨的下侧翼缘，抵消门体运行过程中产生的向上倾覆力，门扇受到侧向风载或者意外碰撞时，上下滚轮能同时约束门体的竖向窜动和横向摆动，不会出现脱轨、跳轨的故障。设计阶段特意把滚轮的排布角度做了倾斜处理，每个滚轮的轴线都垂直于导轨接触面，滚动接触时轮槽和导轨的贴合面积更大，运行阻力比单轮小车低六成以上，门扇推拉过程中没有生硬的卡顿感，长期使用后滚轮磨损均匀，不会出现偏磨导致的运行异响。支架和底板之间采用定位止口加螺栓锁紧的连接方式，装配时先通过止口保证支架和底板的垂直度，再拧紧紧固件，从根源上避免支架受载后出现歪斜，

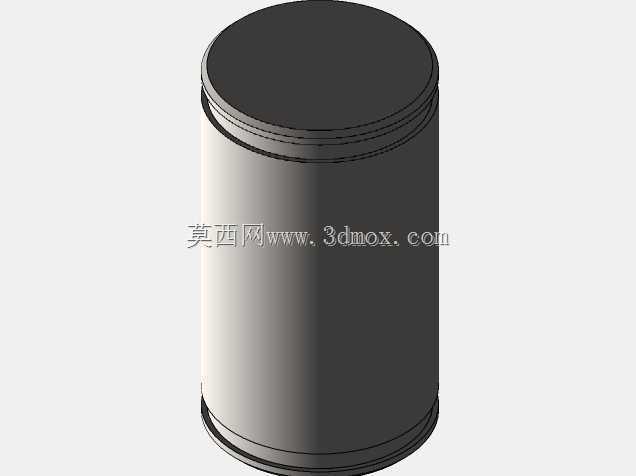

　　导致滚轮受力偏载。整套组件的外形轮廓紧凑，底板厚度、支架高度都按照常规重型滑移门的安装空间做了适配，小车装入导轨后，外露部分不会和门体的密封胶条、防护边框发生运动干涉，滚轮内部自带密封轴承，车间多粉尘、偶尔有飞溅水雾的环境下，粉尘不容易进入轴承滚道，维护周期比普通滑动吊轮长很多，不需要频繁加注润滑脂。建模过程中所有配合面都按实际装配公差做了预留，滚轮和支架的销轴配合、支架和底板的连接面都还原了真实的装配间隙，导入装配环境后可以直接模拟门体全行程移动的运动状态，验证不同开门角度下小车和导轨、门体的干涉情况，也能直接据此出工程图指导零件加工，滚轮、销轴这类标准件都可以直接采购市售通用型号，不需要定制特殊规格，整体制造成本可控，适配绝大多数工业重型平移门的承载导向需求。
