手动杠杆式气动管路控制阀三维设计

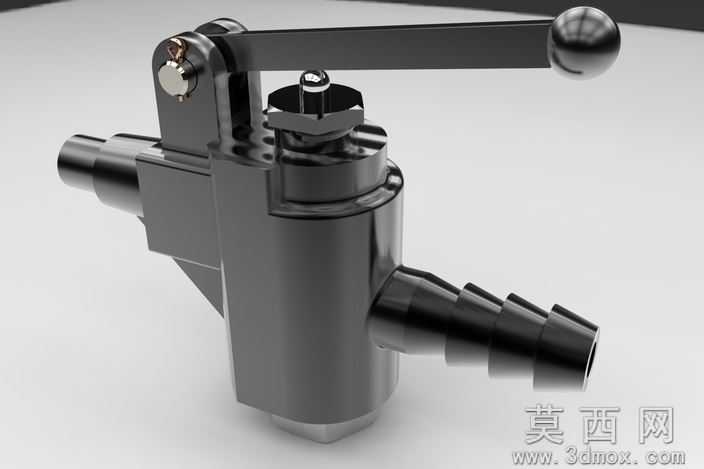

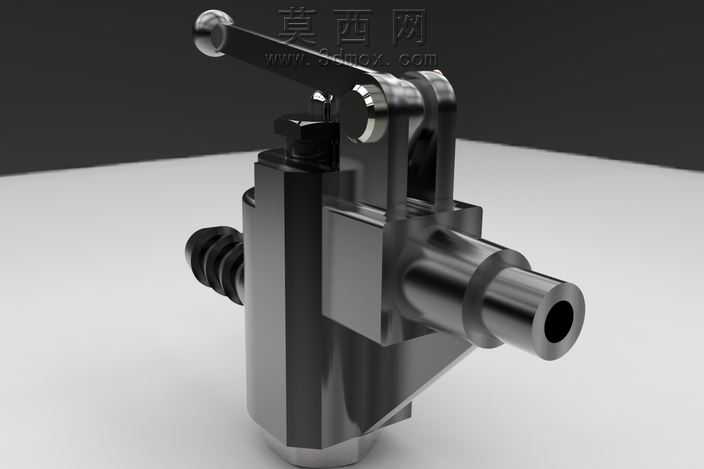

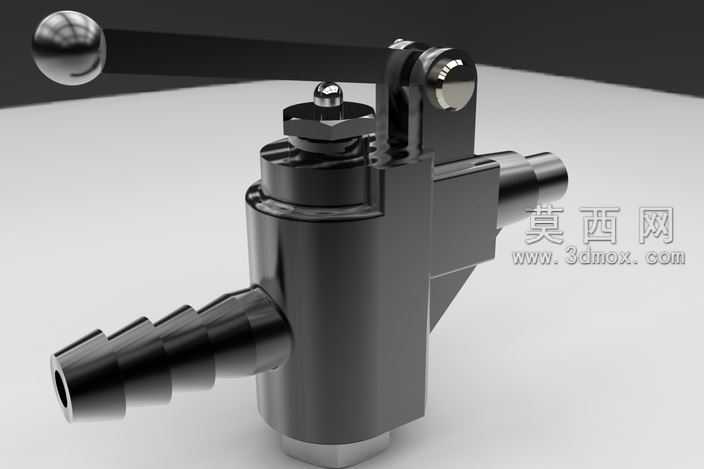

本作品为手动杠杆式气动管路控制阀的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先梳理阀门的核心功能逻辑：依靠手动扳动杠杆实现气路的通断切换，适配小口径气动管路的快速启闭需求。建模过程遵循机械加工工艺逻辑，先完成主体阀体的基体特征绘制，阀体采用直角式流道结构，一端为快插式硬管连接端，另一端为竹节式软管插接端，建模时精准还原竹节段的倒锥防滑结构、快插端的密封槽定位尺寸，保证虚拟模型与实际加工尺寸的一致性。操作杠杆部分采用球头手柄设计，建模时对杠杆与阀体的铰接转轴位置做同轴度约束，还原铰接处的销轴、防松卡簧的装配关系，确保杠杆扳动的旋转行程符合实际操作角度要求。顶部的阀芯调节结构采用六角锁紧螺母与阀芯顶杆的组合设计，建模时还原螺纹配合的细节特征，同时对阀芯与阀体流道的密封接触面做贴合度约束，保证虚拟装配下无结构干涉。渲染阶段采用金属材质表现方案，阀体部分赋予哑光镀铬金属材质，调整材质的粗糙度、反射参数还原金属机加工后的细腻质感，球头手柄部分做高亮抛光金属材质处理，与阀体哑光质感形成视觉区分，铰接处的卡簧、销轴赋予不锈钢材质属性，不同材质的光影层次清晰，突出阀门各部件的结构边界。场景布光采用三点布光法，主光源从斜上方投射突出阀体的轮廓立体感，辅光源补全暗部细节避免结构阴影过深丢失细节，背景采用浅灰色渐变背景突出产品主体，最终渲染效果清晰展现阀门的外观形态与结构细节。设计过程中重点考量手动操作的人机工程学，杠杆长度与球头尺寸匹配单手握持扳动的操作力度，阀体整体结构紧凑无冗余设计，流道转角处做圆弧过渡处理降低气路压力损失，各连接端的尺寸符合气动元件通用连接标准，可直接用于气动系统的原理演示、装配模拟以及后续的工程出图加工参考。
