高压力手阀流体控制组件三维设计

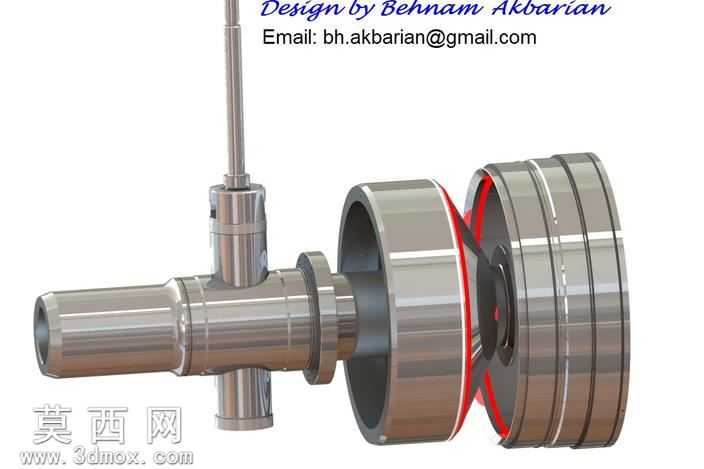

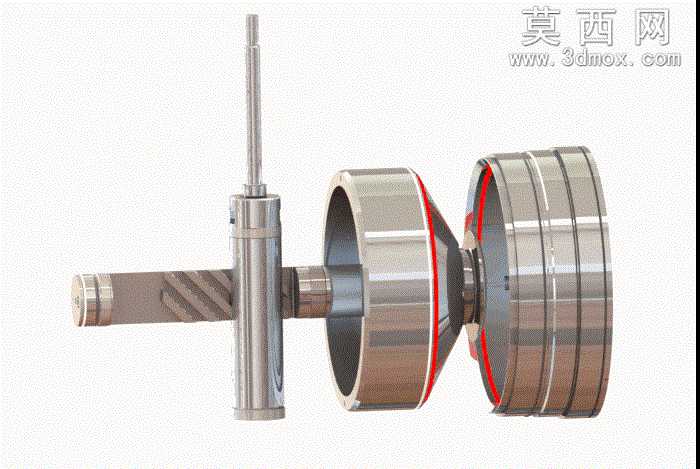

本模型为高压力手阀流体控制组件，采用SolidWorks进行全参数化三维建模，整体建模过程严格遵循机械设计公差规范，对各零部件的配合间隙、装配定位关系做了完整约束，可直接用于工程出图与结构验证。模型整体由操作杆组件、阀芯传动结构、导流腔体、密封压合组件四大模块构成，各零件独立建模后通过同轴、重合、限位等装配约束完成整体组装，完整还原了手阀的机械传动逻辑。渲染阶段采用金属材质组进行表现，阀体承压外壳采用抛光不锈钢材质，调整了金属粗糙度与反射参数，还原高压工况下金属部件的厚重质感；密封环部位采用红色耐油橡胶材质，通过调整漫反射与凹凸贴图参数，还原橡胶密封件的哑光弹性质感；操作杆与传动横轴采用调质钢材质，表面做了细微拉丝纹理处理，区分不同金属部件的加工工艺差异。结构设计上，该手阀通过顶部竖向操作杆带动横向传动阀芯转动，实现流体通路的开启与关闭，导流腔体采用渐扩式流道设计，可有效降低高压流体通过时的紊流损耗，多层密封环结构可保障高压工况下的密封性能，避免流体渗漏。设计过程中优先考虑了手阀的操作便捷性与承压可靠性，操作杆的长度经过力矩核算，可让操作人员无需额外工具即可完成高压管路的启闭操作，阀体连接部位采用标准法兰对接结构，可适配常规高压流体管路的安装尺寸，整体结构无冗余设计，各零部件均可对应实际加工工艺，可直接用于手阀产品的结构优化、教学演示以及虚拟装配验证，完整呈现了高压手动截止阀的核心结构与工作原理。
