方程式赛车空间桁架式学生底盘结构

　　该模型呈现的是一套面向大学生方程式赛事开发的钢管空间桁架底盘，核心承载结构由多段不同走向的圆管通过节点交汇形成三维受力骨架，主要用于承载动力总成、悬架硬点、转向系统、制动部件、座椅及安全约束系统，并在赛事规则约束下为车手提供可控、可维护的安装平台。

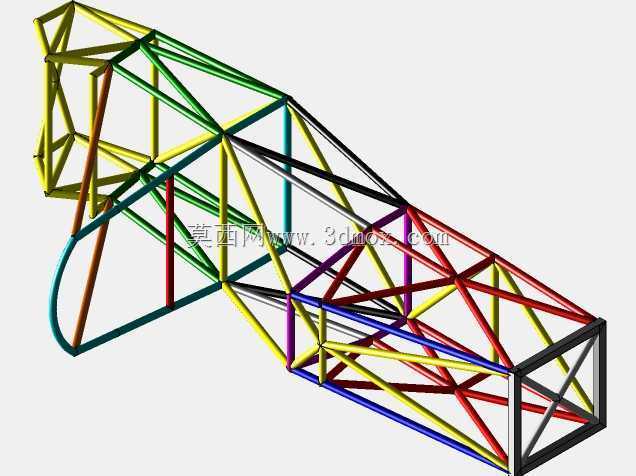

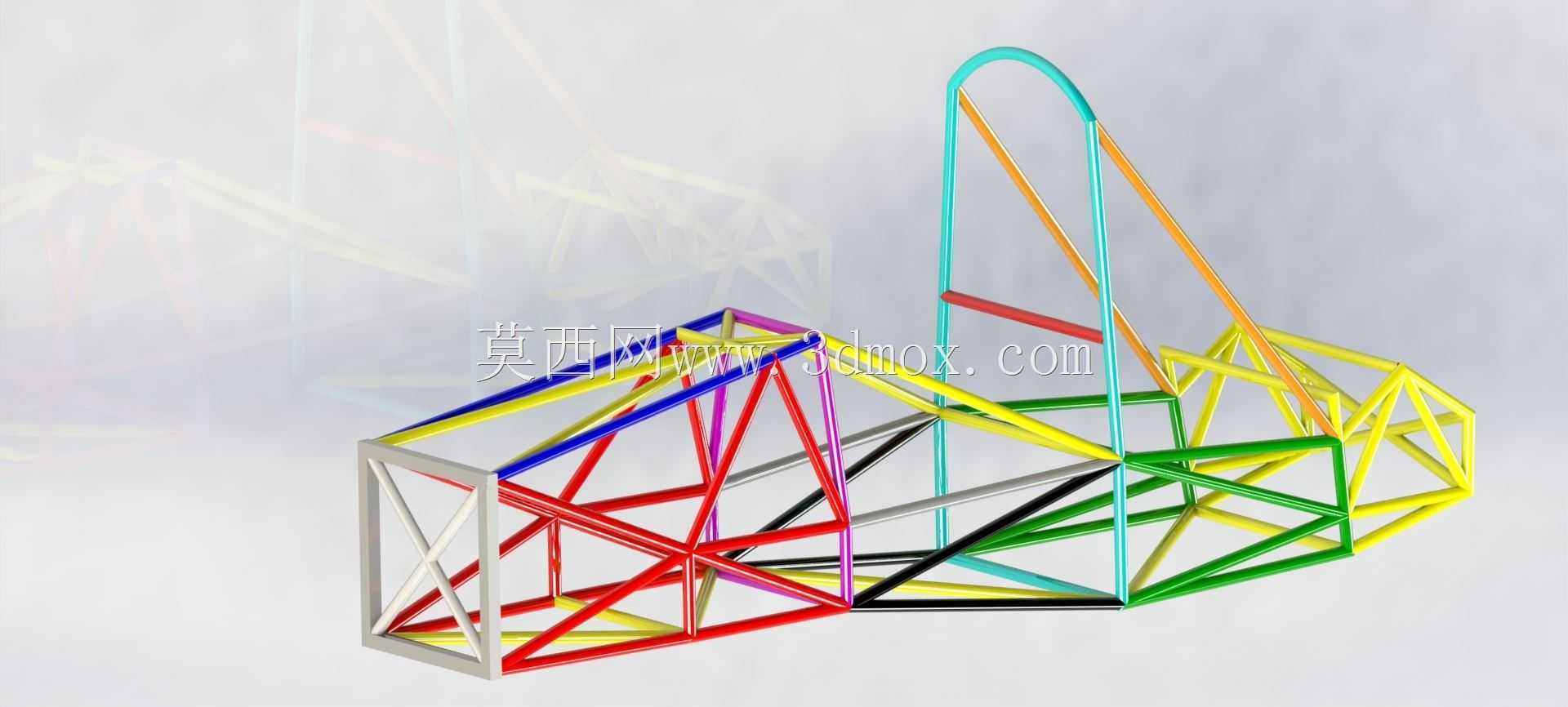

　　从结构布置看，车架前部设置了较规整的矩形框段，便于前悬安装点、转向器和制动管路的定位；中部围绕驾驶舱形成侧向防护与顶部防护轮廓，管梁在车手肩部、侧方和背部区域形成连续传力路径；后部则通过斜向支撑向动力和后悬安装区域扩展，使加速、制动和转弯载荷能够沿多根杆件分散传递。不同颜色的杆件在模型中便于区分空间层次，也可用于校核杆件干涉、节点交汇和装配顺序。

　　设计思路上，这类底盘并不追求单一杆件的孤立强度，而是强调整体桁架的刚度分配。前舱、驾驶舱和后段之间通过交叉斜撑构成稳定三角形，能够减少扭转时的菱形变形；主环、前环及斜撑区域承担翻滚防护作用，杆件角度、节点距离和支撑连续性需要与悬架硬点、座椅位置、车手姿态及转向空间协同确定。建模时应优先保证关键硬点坐标准确，再围绕硬点布置主管路径，避免后期因悬架、转向或动力包边界变化而反复改管。

　　在实际应用中，该结构可用于车架方案评审、钢管下料长度提取、焊接夹具设计参考、总成装配干涉检查以及赛事规则符合性讨论。底盘周边需要预留发动机或电机、差速器、半轴、轮毂立柱、控制臂、踏板盒、方向盘、仪表、油箱或电池包等部件的安装空间；侧边防撞梁、脚部防护、安全带锚点和维修开口也应在管架定型阶段同步考虑。

　　外形边界方面，车架整体呈低重心长条形布置，前端较窄以服务转向和空气动力学布局，中部驾驶舱高度最高以满足头盔和防滚环空间，后部随动力总成宽度形成支撑框架。安装边界的重点不在单一外廓尺寸，而在各硬点相对位置：轮距、轴距、悬架摆臂交点、发动机悬置面、座椅靠背角、踏板行程、转向柱角度和地面离地间隙都会影响管架最终形态。

　　工程校核时，可将该三维骨架作为线框模型基础，进一步赋予管材规格、材料属性和接头连接方式，开展弯曲、扭转、碰撞及模态分析。对焊接制造而言，节点密集区域应控制多管交汇造成的焊接热影响和装配误差，弯管段需预留回弹与夹具定位余量；对装配维护而言，应保证动力部件可从后部或下部拆装，线束、油管和冷却管路能够沿主管走向固定，并远离高温件和运动件。整体结构体现了方程式赛车底盘在轻量化、刚度、安全性与可制造性之间的平衡。
