重型商用车卧式圆柱燃油储油罐体

　　该罐体结构主要面向重型载货车辆、工程运输车辆底盘燃油储存场景，在整车布置中承担柴油介质承载、供油缓冲与行车续航保障作用。模型采用卧式圆柱筒体作为主体形态，这种构型在商用车底盘空间利用上具有明显优势：筒体轴线沿车架纵梁方向布置时，圆柱截面能够在两侧纵梁与下方离地间隙之间获得较大容积，同时曲面承压能力优于矩形箱体，内部燃油晃动时应力分布更均匀，长期使用中侧壁抗变形能力更强。

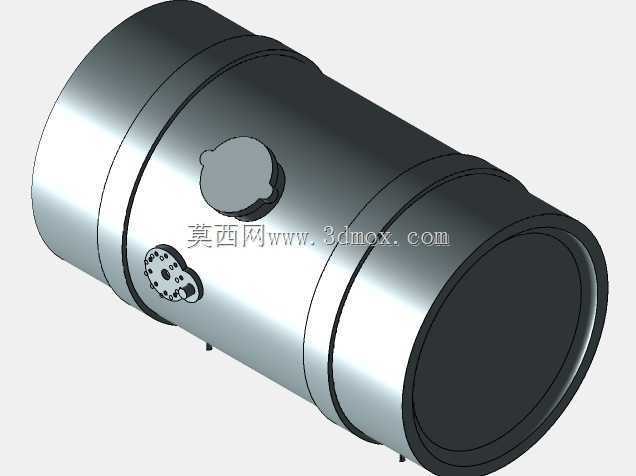

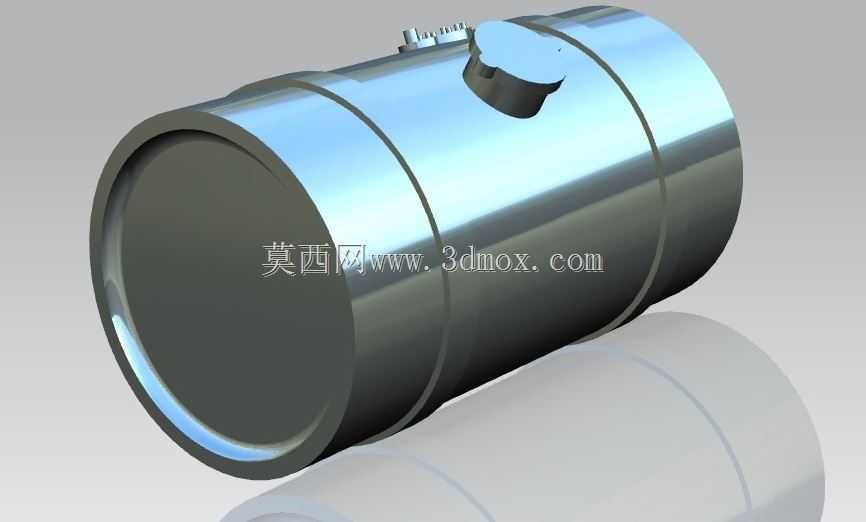

　　从结构细节看，筒体两端采用封板封闭，外壁设置多道环形加强箍带区域，既可以对应实际产品中箍带固定位置，也能提升薄壁筒体的径向刚度，减少满载燃油后筒体局部鼓胀。顶部布置带盖板的加注接口与通气相关接口，加注口偏离筒体中心，便于在车架上方预留加油枪操作空间；小尺寸接口集中布置，可满足回油、油量传感或通气连接需求。建模时筒体与封板、接管座、盖板之间的衔接关系清晰，圆角过渡符合焊接件实际成型逻辑，没有出现薄壁结构中常见的几何干涉。

　　设计思路上，这类燃油箱并不追求复杂外形，而是优先保证容积、通过性和固定可靠性。圆柱筒体直径决定底盘安装高度，长度则受轴距、悬架位置及周边附件限制；布置时需要校核筒体最低点与路面之间的离地间隙，同时避让传动轴、排气管、蓄电池架及横梁。箍带安装面应与车架外侧支架匹配，顶部接口不能侵入驾驶室后悬或上装区域。对于工程车辆，还需考虑坡道行驶、颠簸路面和急转弯工况下燃油重心变化对罐体支架的影响。

　　模型表达的重点在于主体容积、接口方位和安装边界，可用于底盘布置校核、燃油系统方案沟通、支架结构设计以及装配干涉检查。筒体表面简洁，端部封板与环形箍带形成明确的制造分区，适合后续展开焊接件设计、固定带选型和防护附件布置。
