塑料件用自攻式圣诞树型倒刺紧固件

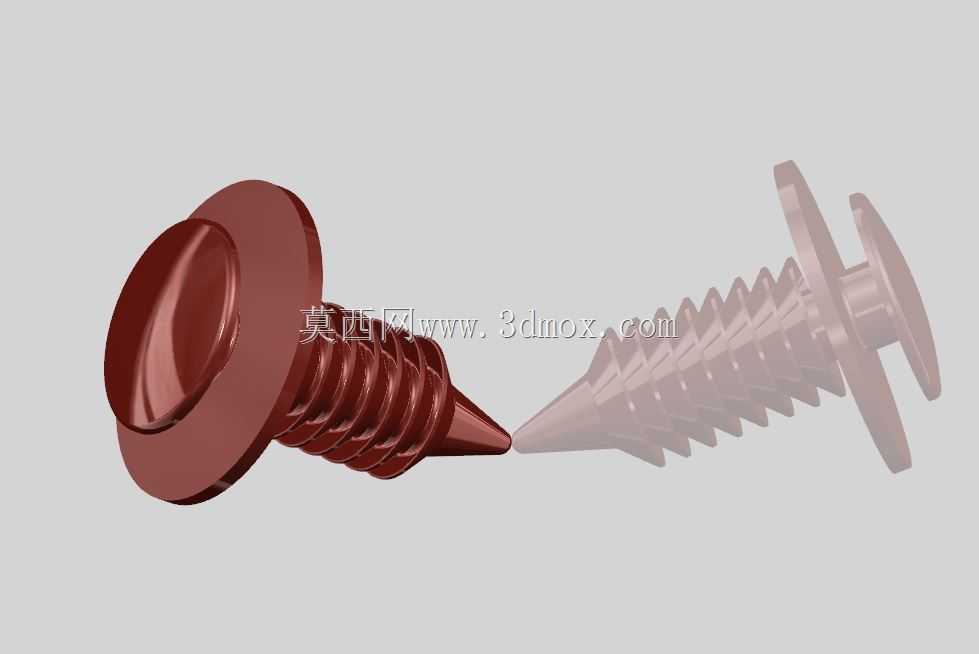

　　这类紧固件在消费电子外壳、家电内饰板、汽车塑料护板的装配工位上十分常见，现场工人习惯把带连续倒刺锥段的卡扣俗称为圣诞树钉，核心作用是替代金属自攻螺丝，解决薄塑料壳体反复拆装后螺孔滑牙、锁附扭矩过大导致塑件发白开裂的老问题。拿到这个结构件做数模的时候，首先要把安装边界理清楚：它的使用逻辑是提前在被固定的塑料基板上冲或者注塑出预制光孔，不需要预先攻丝，压入的时候锥段上一圈圈向外张开的环形倒刺会顺着孔壁挤入，越过孔壁之后倒刺回弹卡紧，靠倒刺斜面和孔壁的过盈咬合实现轴向防脱，头部的大直径法兰盘直接压在被固定饰板的表面，把饰板和基座牢牢贴紧，不需要额外配螺母，单手按压或者用胶锤轻敲就能完成装配，产线节拍比拧螺丝快很多。设计这个零件的时候，

　　头部做了宽大的法兰翻边，一来增大和饰板表面的接触面积，压合的时候压强分散，不会在ABS或者PP饰板表面压出白痕，二来法兰和锥段衔接的位置做了圆角过渡，避免压装的时候应力集中出现根部断裂。锥段的每一圈倒刺都做了不对称的斜面：朝向插入方向的一侧坡度平缓，压入的时候阻力小，工人装配不需要太大的按压力；朝向脱出方向的一侧是接近垂直的挡边，一旦装进去，向外拔的时候挡边会死死咬住塑料孔壁，防脱力远大于普通光面塑料销。锥尖做了收窄的导向尖头，对准预制孔的时候不用刻意找正，斜着放也能顺着尖头滑进孔位，降低产线新员工的操作难度。建模的时候要重点核对几个配合尺寸：法兰盘的外径要比被固定件的安装过孔大2到3毫米，保证压合之后完全盖住孔边，

　　不会出现卡扣从孔里穿过去的失效情况；倒刺段的最大外径要比预制安装孔大0.3到0.5毫米，根据基材软硬调整过盈量——如果是偏软的PP聚丙烯件，过盈量可以放到0.5毫米，咬合更紧；如果是偏脆的ABS或者PC+玻纤合金件，过盈量控制在0.3毫米，避免把孔壁撑裂。倒刺的圈数根据需要的固定厚度调整，一般覆盖3到5圈有效咬合齿就能满足常规内饰板的拉拔力要求，锥段总长度要比两层被固定塑件的总厚度多出1到2毫米，保证最前端的导向尖完全穿过基座孔，所有倒刺都能跨过孔壁形成有效卡接。和金属螺丝相比，这种全塑料紧固件不会在塑胶件上产生应力集中导致的开裂，整体重量更轻，还可以和被固定塑件选用同系列材质，后续报废回收的时候不用拆分不同金属，符合家电、

　　汽车零部件的可回收设计要求，在需要频繁拆装检修的内饰面板、电器盖板场景里，不会出现多次拆卸后螺孔滑牙的问题，倒刺结构在单次压装后防松抗震，车辆行驶或者设备运行产生的持续振动也不会让卡扣松脱。建模时所有倒刺的边缘都做了小圆弧倒角，没有尖锐棱角，注塑生产的时候熔体填充顺畅，脱模的时候倒刺可以顺着模具型腔的方向轻微弹性变形顶出，不需要复杂的侧向抽芯结构，模具结构简单，量产良率高。
