管材预冲孔冲压工装模具结构设计

　　这套工装面向管材类零件的批量预冲孔工序，核心解决弯管成型前管壁孔位加工的一致性问题——现场工艺里如果先完成管材弯曲再做孔加工，弯段曲面会让钻头走偏、冲头受力偏载，孔位同轴度和断面质量很难稳定，因此把所有孔位排布在直管阶段完成冲压，后续再进入弯管工序，能大幅降低后续工位的定位难度。

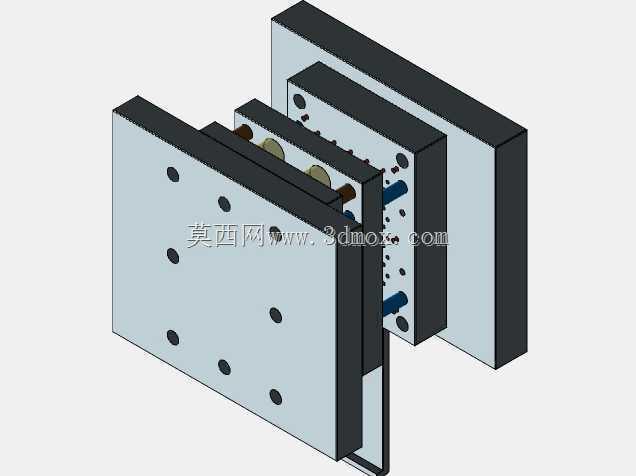

　　从结构布局看，整套模架采用标准三板式冲压架构，上下模板通过多组导柱导套完成合模导向，模板板面预留的阵列安装孔用于固定凹模镶块、管材定位座与卸料部件，安装孔位按标准模架孔系排布，可直接适配常规开式压力机的工作台面，无需额外加工过渡垫板。模架闭合高度、模板长宽尺寸均按中小直径管材的冲孔行程预留边界，侧向伸出的导向组件保证上下模合模时无横向偏移，冲头切入管壁的过程中载荷始终沿轴向传递，避免冲头受侧向剪力折断。

　　工作时，待加工直管沿轴向送入模内的定位型腔，端部靠挡料块定长，周向通过型面卡槽锁止转角，保证每根管材的孔位角度、孔间距完全一致；合模阶段多组冲头同步动作，一次行程即可完成管壁所有预设孔位的冲切，废料从凹模漏料孔直接排出，开模后卸料板把箍在冲头上的管材推离，即可取出工件转入下一道弯序。

　　设计层面把冲头、凹模都做成可更换镶件，针对不同孔径、不同孔距排布的管材，只需要更换对应镶件和调整定位挡块位置，不用整体重做模架，能快速切换多品种管材的生产需求；模板上的多组安装预留孔也给后续增加侧向冲孔、多工位递进送料结构留足了扩展空间，适配暖通管路、汽车油路管、五金家具管件等多个场景的冲孔加工，整套结构导向刚性足，维护时拆装镶件的操作空间充足，长期冲压作业下的导向精度保持性较好。
