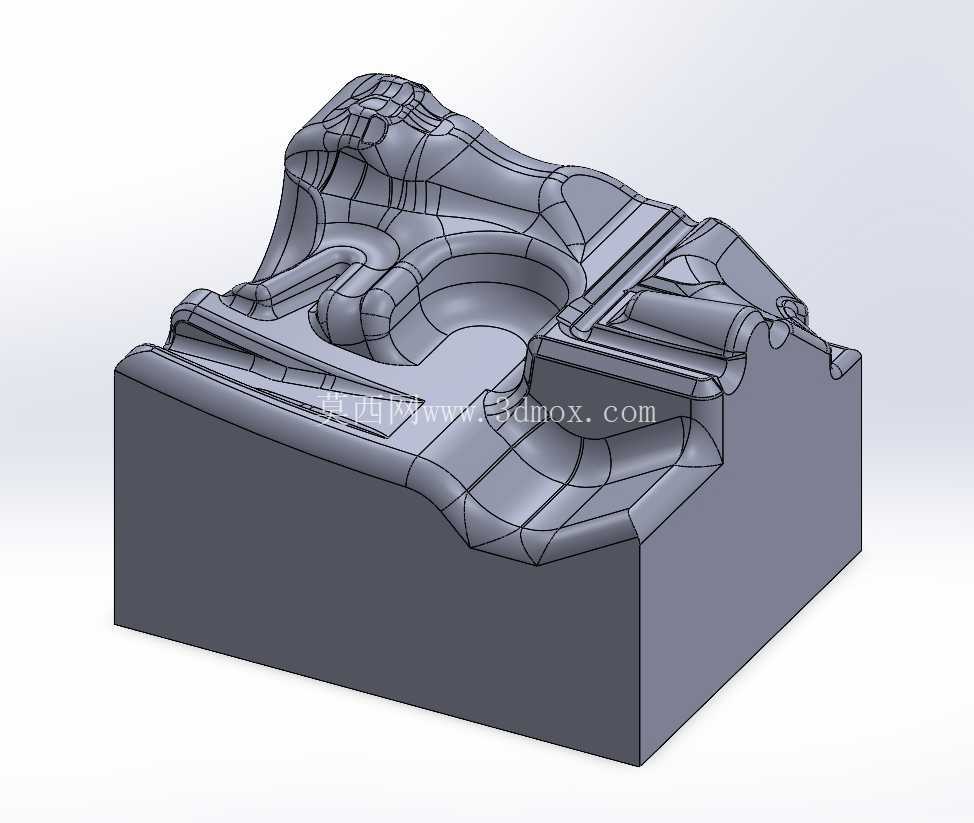

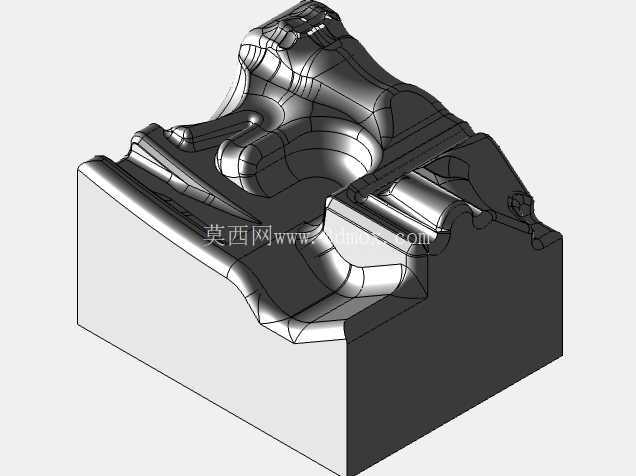

复杂曲面冲压成型凹模工装结构

　　这套成型工装的型面并非规则平面或简单回转体，而是由多段连续起伏的自由曲面拼接而成，覆盖深拉延、局部反凸、侧壁过渡、棱线整形等多个成型区域，在冲压工序中承担板料最终轮廓定型的核心作用。现场调试时首先要核对的就是模体基准底面与压机工作台面的贴合状态，底面全程采用整面铣削加工，平面度控制在微米级公差区间，避免合模时局部虚接导致型面受力不均，冲压件出现局部起皱或回弹超差。模体四周预留的直壁段并非多余结构，一方面作为数控加工时的装夹基准边，方便虎钳或压板直接夹持，二次修模时无需重新找正坐标系；另一方面为后续导板、限位块的安装提供平整贴合面，合模过程中上下模的侧向剪切力可以通过侧壁导向结构直接传递到模座，不会直接作用在脆弱的成型凸棱上。

　　从型面分区来看，左侧深腔区域对应工件的大深度拉伸位，加工时这里的刀具路径需要提前做残料清角规划，粗加工采用大直径圆角端铣刀快速去除大部分余量，半精加工留均匀的0.3毫米精加工余量，避免不同区域余量差过大导致精加工时刀具让刀，最终型面出现台阶痕。中间区域的平缓曲面是工件的主外观面，对应的模面要求表面粗糙度达到镜面级，后续抛光工序可以直接沿数控刀纹方向递进打磨，不会出现交叉刀痕残留。右侧的多道凸起棱线对应工件的加强筋结构，模体上对应的凹槽根部做了微小的圆角过渡，既避免冲压时板料在尖角处应力集中被拉裂，也能防止模具自身在反复冲击载荷下出现应力开裂，延长模具服役寿命。模体顶部边缘开设的多处小凹槽与定位孔，是为坯料定位销、顶料杆预留的安装位，

　　冲压前板料可以通过定位销快速摆正位置，成型完成后顶料杆从孔位伸出将工件从凹模型面顶出，避免人工取件时刮伤刚成型的工件表面。实际生产线布局中，这类模具通常安装在大吨位机械压力机或液压机的下滑块工作面上，上下模合模间隙需要根据冲压板材的厚度提前调整，普通薄钢板冲压时间隙控制在板材厚度的1.1到1.2倍区间，铝板则适当放大间隙避免粘模。数控加工阶段这套模体的CAM编程需要特别注意陡峭区域与平缓区域的刀轴策略区分，陡峭侧壁采用等高铣削保证每层切削深度一致，平缓曲面采用平行铣削保证表面纹理均匀，清角工序要使用比根部圆角半径小0.5毫米的刀具逐次补加工，不能直接用小刀一次全切到位，否则刀具负载过大很容易断刀在型面深处，造成模具报废。

　　模体的整体外形为规整长方体，安装时四周与压机T型槽的固定压板位置完全对应，不需要额外加装过渡底座，上下模合模的行程边界也提前在模体侧面做了标记线，调试时可以快速判断模具是否闭合到位，不会出现过模压崩型面的事故。长期量产过程中，这类模具还需要定期在型面表面做镀铬处理，降低板料与模面的摩擦系数，减少拉伤缺陷，同时每次换产时都要对基准底面和安装孔位做精度复检，确保重复安装的定位误差在允许范围内。
