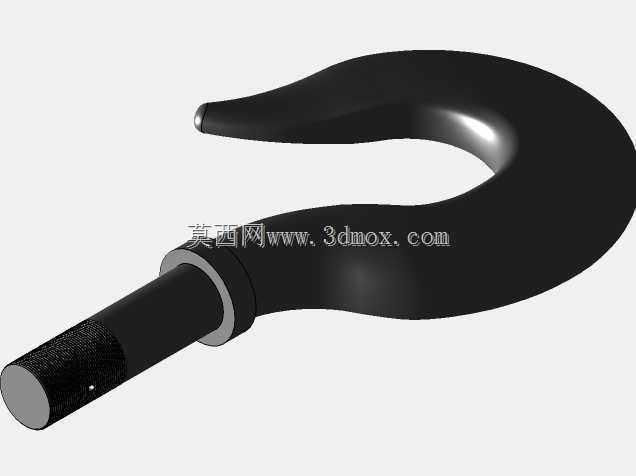

这类挂钩结构主要服务于交流稳压器在机柜、墙面支架、设备舱内壁以及工业配电工位中的外挂固定需求,现场安装时不需要在稳压器壳体主承重面上额外开孔,也能把整机重量通过挂钩传递到后方安装基体上。实际使用场景里,稳压器常布置在车间立柱旁、生产线侧边电控区或者临时供电点位,设备后方留给紧固件操作的空间往往很窄,普通螺栓直连方式需要双手伸入缝隙对位,检修拆卸也不方便;采用侧向挂接结构后,先将挂钩基座固定在安装板上,再把稳压器对应卡槽从上向下落入挂钩承托位,单人即可完成对位挂载,后期维护时向上抬起设备就能脱离,不必反复拆装大量紧固件。
从结构受力来看,挂钩的承托段需要承担稳压器整机的静载荷,还要兼顾设备运行时轻微振动带来的交变受力,因此承托面不能做成单薄直角片。模型中横向伸出的承托臂保留了足够的搭接宽度,与设备壳体接触的位置形成面接触,避免局部应力集中压伤壳体漆面或钣金边缘;下方设置的限位尖角可以在挂载到位后卡住设备预设卡位,防止设备受外力拉扯时沿水平方向滑脱。上部弯折成型的盒状连接段并非单纯装饰,它一方面增加挂钩与安装基体连接时的贴合面积,另一方面通过折边提升整个零件的截面惯性矩,让薄板类零件在承受向下弯矩时不容易出现翘曲变形。
建模过程中需要重点控制几处安装边界:挂钩与设备配合的开口宽度要和稳压器壳体挂边厚度预留合理间隙,间隙过小会导致装配时卡滞,涂装层厚度累积后甚至无法挂入;间隙过大则挂载后设备晃动量明显,运行振动下容易产生异响。承托臂的伸出长度决定了设备与安装墙面之间的距离,既要保证挂接行程足够,又不能让设备离墙过远形成额外倾覆力矩。连接段上的预留孔位需要匹配常用标准紧固件的通过尺寸,孔边到折弯线的距离要满足钣金折弯或机加工工艺要求,避免孔位在成型时发生变形。
外形上该零件没有复杂曲面,主体由折线轮廓构成,轴线方向的长筒配合段用于和稳压器侧部预设支座形成嵌套定位,挂载过程中可以引导设备沿水平方向滑入正确位置,降低对位难度。端部的阶梯轴肩承担轴向限位作用,设备推入后轴肩贴靠支座端面,前后自由度被约束,配合下部挂钩的竖向承托,最终形成稳定的多点固定关系。设计时还需考虑零件自身的成型工艺,若采用钣金折弯制作,各弯折处的圆角半径要匹配材料厚度,防止折弯开裂;若采用切削加工,则要在承托根部预留加强过渡,减少应力集中带来的断裂风险。整体结构兼顾了快速装配、可靠限位和现场检修便利性,适合小中型供电配套设备的外挂固定场景。
