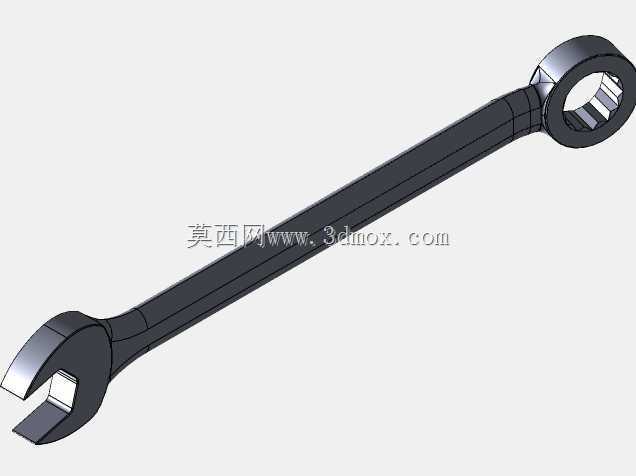

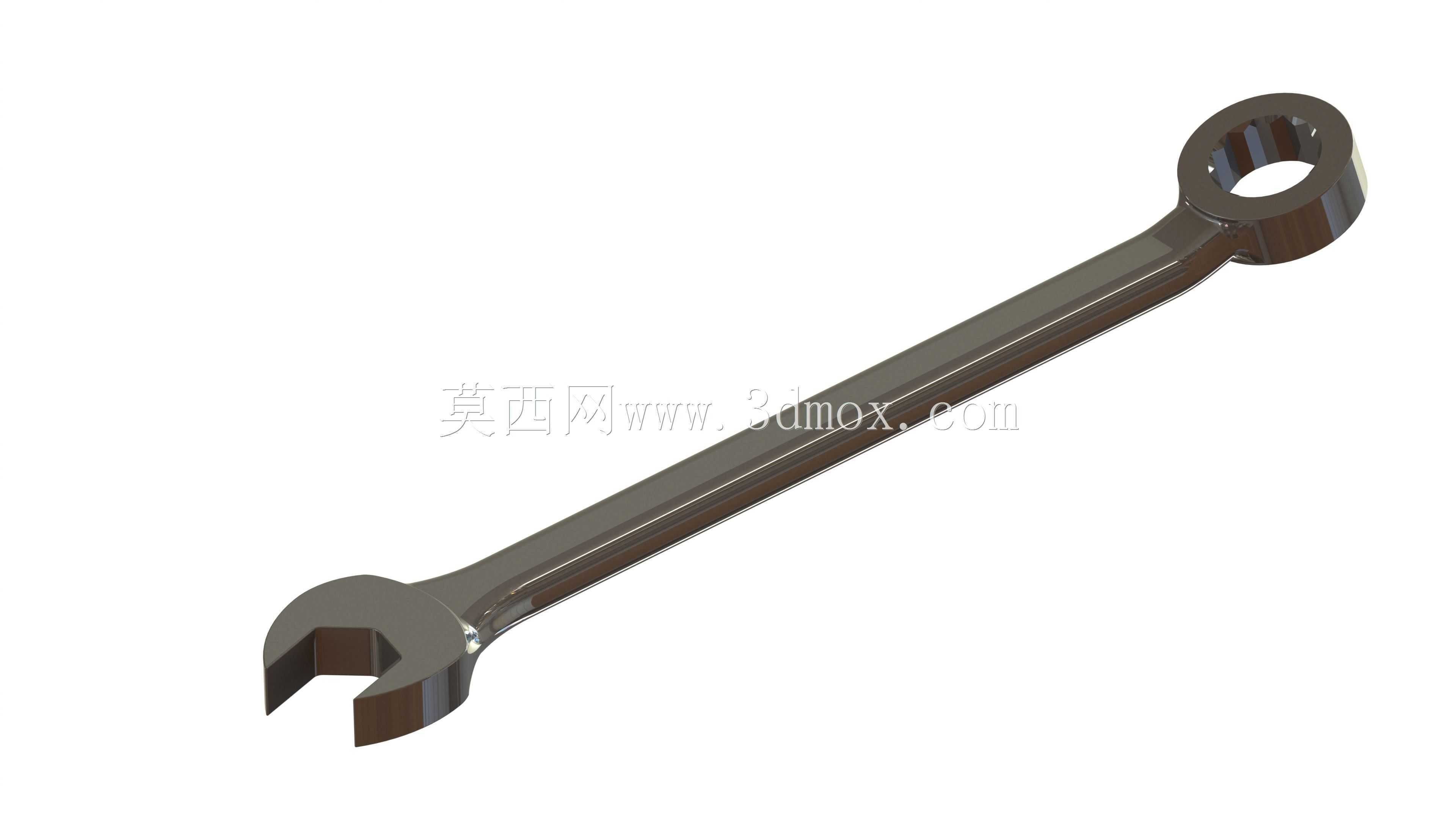

30mm规格两用开口梅花组合扳手

　　这款30mm规格组合扳手属于手动紧固作业里最常见的两用扳手品类，一端为开口叉形结构，另一端为封闭梅花环形结构，同一根杆身集成两种扳拧接口，在设备检修、产线装配、五金维修场景里能减少工具更换频次。开口端适合螺母侧边有遮挡、螺栓轴向空间不足、需要快速套入退出的工况，叉口两个受力面直接卡住六角螺母对边，作业时可以从侧向滑入紧固件，不用沿螺栓轴向全程穿套；梅花端为封闭多齿环结构，环抱螺母六个受力棱边，施加较大扭矩时不容易打滑脱开，也不容易啃伤螺母棱角，适合终拧紧或者锈蚀紧固件的松脱作业。

　　从结构设计逻辑看，杆身并非等直径直杆，而是按照受力弯矩分布做变截面过渡：两端工作头部厚度更大，用来容纳开口槽和梅花环的实体壁厚，杆身中段向手柄方向逐步收窄，既控制整体重量，又保证扳拧时杆身的抗弯刚度。头部和杆身之间做了偏置弯折，让扳手工作平面和手柄握持面留出落差，贴在工件表面操作时手指不会被基面挤压，这个偏移量在三维建模时需要重点核对，偏置过小会硌手，偏置过大则会让头部受力力臂偏移、增加附加扭转。

　　30mm对应的是扳手适配的六角螺母对边尺寸，开口端叉口开度、梅花端内切圆都要和30mm六角对边匹配，建模时要给工作接触面留出合理配合间隙，既不能间隙过大导致松旷打滑，也不能过盈卡死螺母。梅花环内孔按十二角齿形建模，相比六角环可以每30度换位一次，在狭窄转动空间里更容易找到下一个咬合位置。外形边界上，整根扳手长杆沿轴线延伸，两端头部外圆轮廓、杆身宽度、厚度方向的最大包络都要在装配验证里核对，尤其是伸入设备机架缝隙作业时，头部外径和杆身厚度决定了工具能不能进入操作空间。

　　实际使用中，开口端承受扭矩时两个叉爪受张开弯矩，叉口根部是应力集中位置，建模时根部必须做圆角过渡，避免锐边导致热处理后开裂；梅花端封闭环整体受力均匀，环壁厚度要满足额定扭矩下的强度要求，环孔和杆身衔接处同样做顺滑曲面过渡。手柄段没有附加包覆结构，依靠金属杆身的扁平截面传递握持力，截面宽度和厚度兼顾手握触感与抗扭能力。这类两用扳手在工程机械维保、汽车维修、车间装配工位、管道安装现场都属于常备基础工具，三维模型可用于工具柜布局规划、维修工位工具配置校验、装配操作空间干涉检查，也能作为五金工具产品结构设计的参考样件，核对头部齿形、开口角度、杆身弯折角等关键结构是否符合手动工具的实际使用习惯。
