汽车活塞环自动化装配工装设备结构

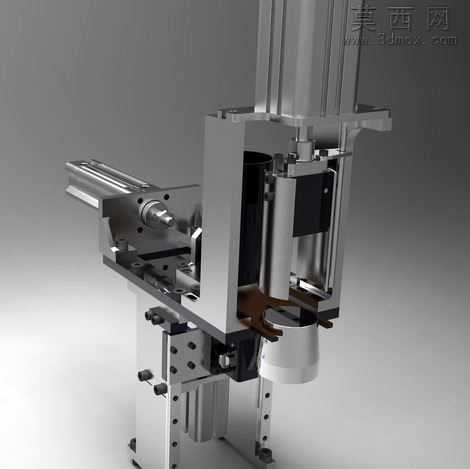

本作品为面向汽车零部件装配工序的活塞环自动装配工装三维建模成果，建模阶段严格遵循机械装配工艺的实际需求，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成整体结构搭建，从装配工位的功能逻辑出发，拆分出竖直进给模组、水平推送机构、夹取定位组件、工件承载基座四大核心功能模块，各模块间的装配约束完全匹配实际设备的运动行程与配合公差，确保虚拟装配状态下无干涉、无错位问题。材质渲染阶段针对不同零部件的实际加工属性做了精细化区分：承载立柱与安装板采用6061铝合金材质，渲染时还原了金属表面阳极氧化后的哑光银灰质感，表面粗糙度参数设置贴合实际机加工效果；直线导轨、传动丝杆等标准件采用轴承钢材质，渲染出镀铬处理后的亮面金属反光效果，精准还原标准件的精密质感；夹爪部位采用聚氨酯软质材料，渲染出半哑光的深棕弹性材质质感，体现其避免划伤工件的设计考量；气动管路、驱动气缸等组件做了分色处理，缸筒部分为铝合金亮面，端盖为发黑处理的钢质深色，管路为半透明工程塑料质感，整体渲染效果层次分明，可清晰区分不同功能的零部件。结构设计上充分考虑活塞环装配的工艺要求：竖直进给模组采用双导轨导向搭配丝杆传动的结构，保证下压过程的同轴度，避免装配时活塞环受力不均产生形变；水平推送机构设置有限位缓冲结构，推送行程可根据活塞环尺寸做微调适配；夹取组件采用弹性涨开式结构，可平稳撑开活塞环至对应装配尺寸后精准对位到活塞工件上，不会对活塞环的表面镀层造成损伤；基座部分设置有工件定位槽，可快速完成待装配活塞的装夹定位，提升装配效率。整体设计兼顾了装配精度、操作便捷性与设备运行稳定性，各运动部件的行程参数、配合间隙均参考实际自动化装配设备的行业标准设置，可直接用于装配工艺验证、工装方案评审以及后续的工程出图加工环节，能够有效降低汽车活塞环装配工序的人工劳动强度，提升装配一致性与生产效率。
