奥迪运动款五辐汽车轮毂结构设计

　　这套轮圈结构面向乘用轿车的改装与底盘匹配练习场景，重点不在外观渲染，而在于把轮辋、轮辐、中心安装座、螺栓孔和气门嘴边界作为一个完整承载件来梳理。实际装车时，轮毂需要同时承担整车垂向载荷、转弯时的侧向弯矩、制动扭矩传递以及经过坑洼路面时的冲击载荷，因此建模过程中不能只追求辐条造型，还要把安装基准和受力路径交代清楚。

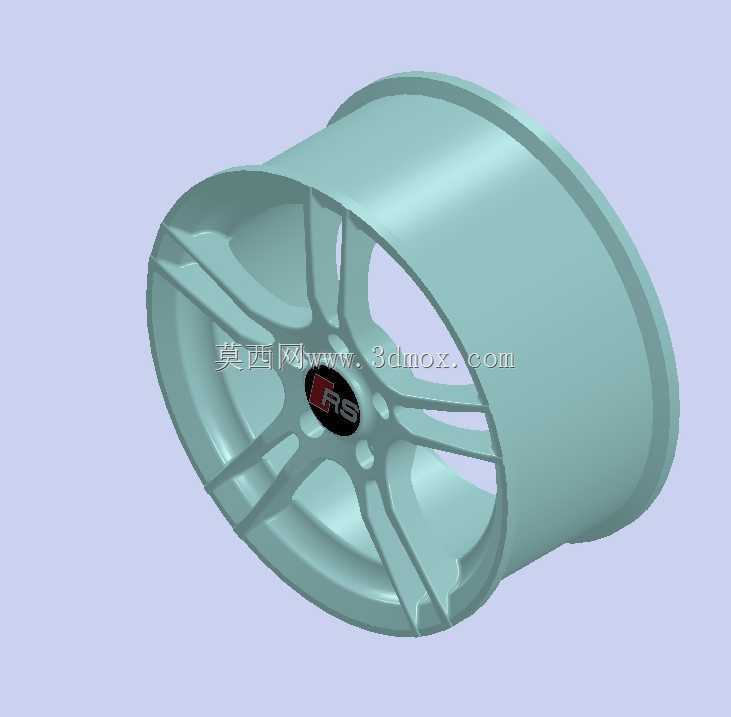

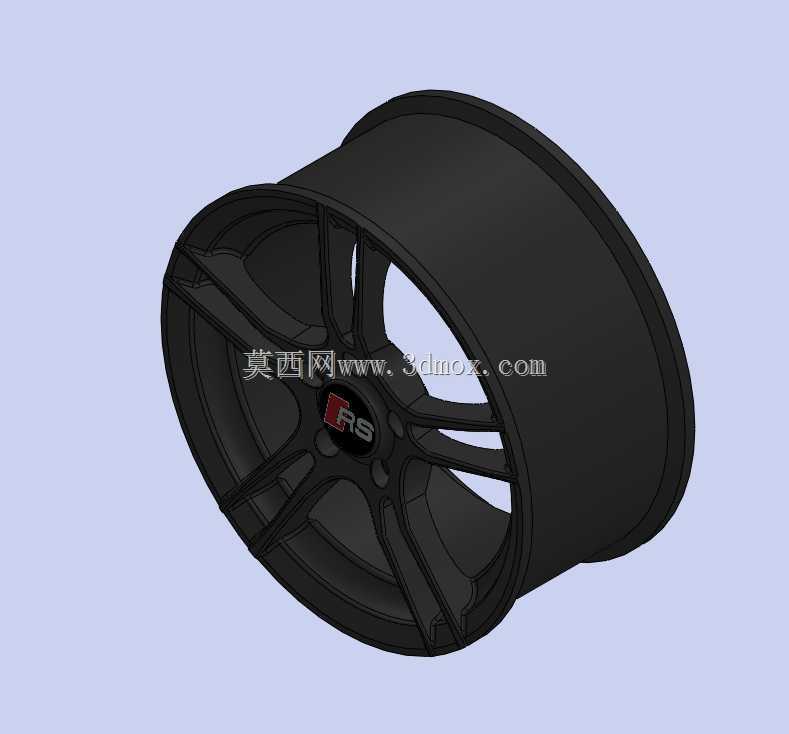

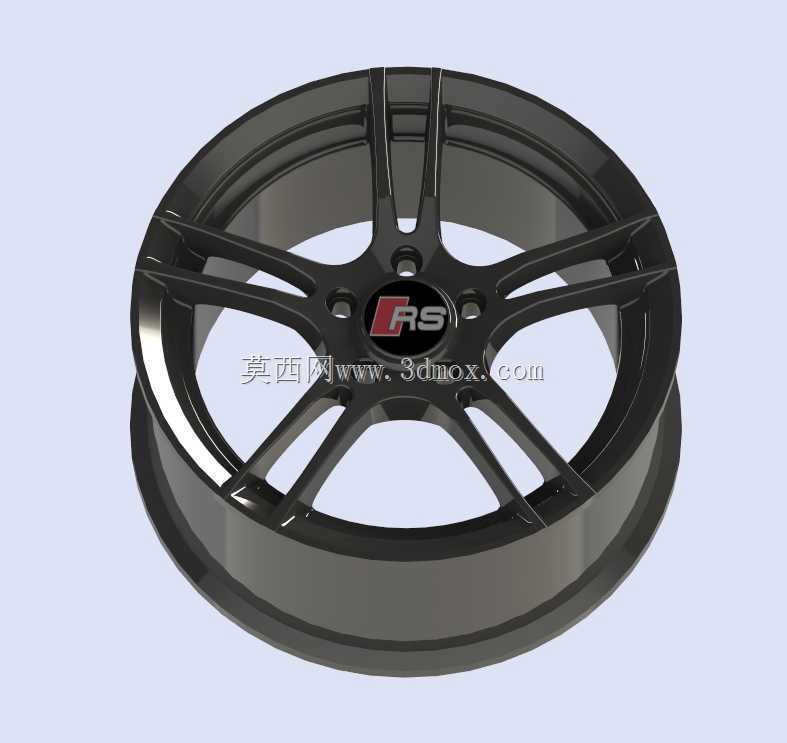

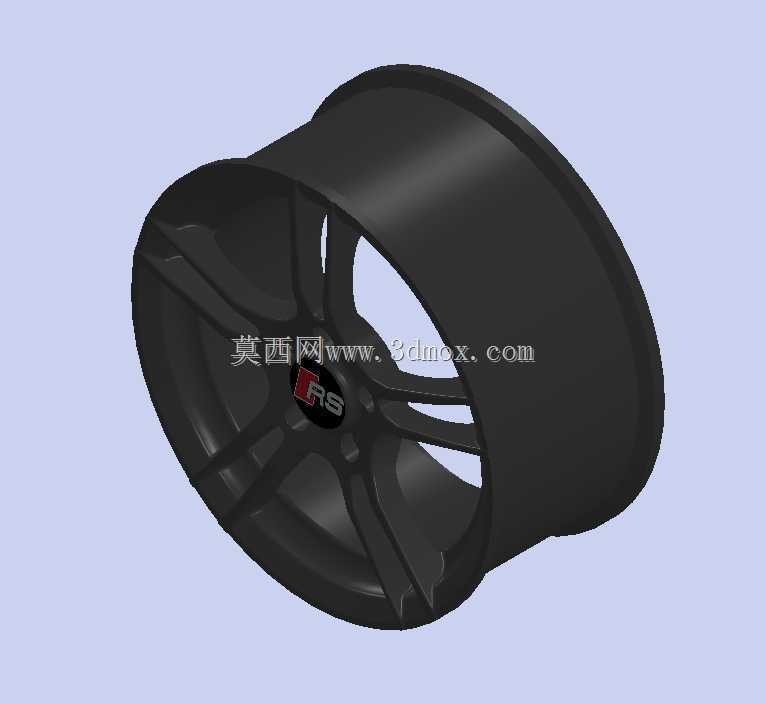

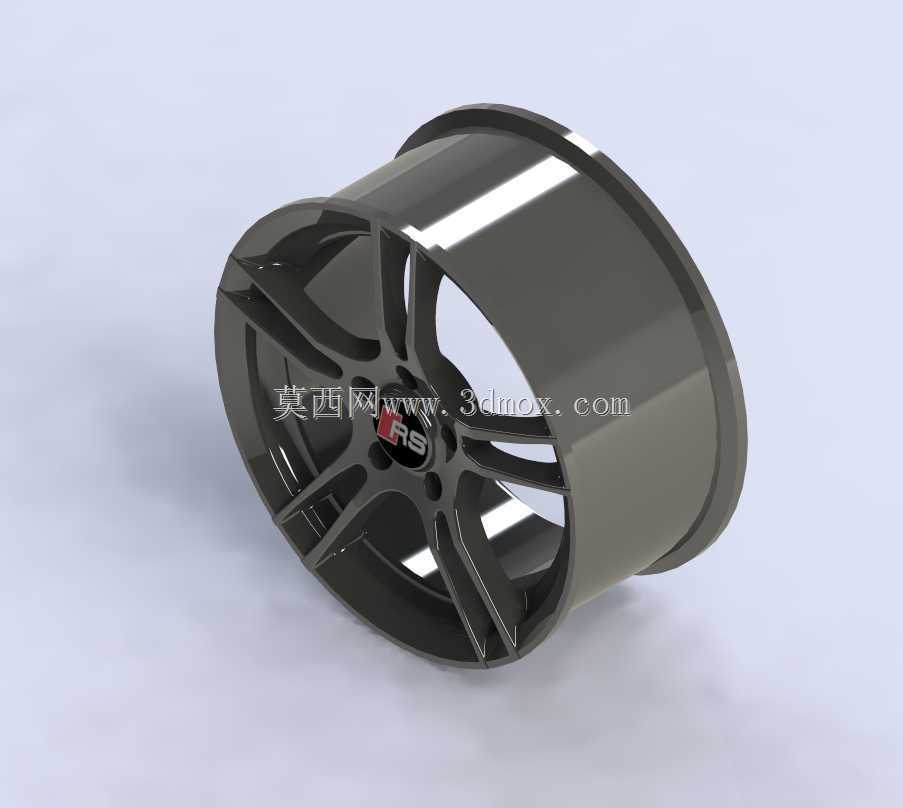

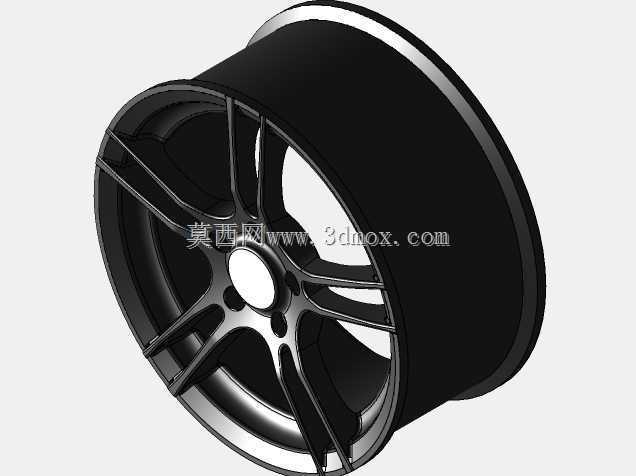

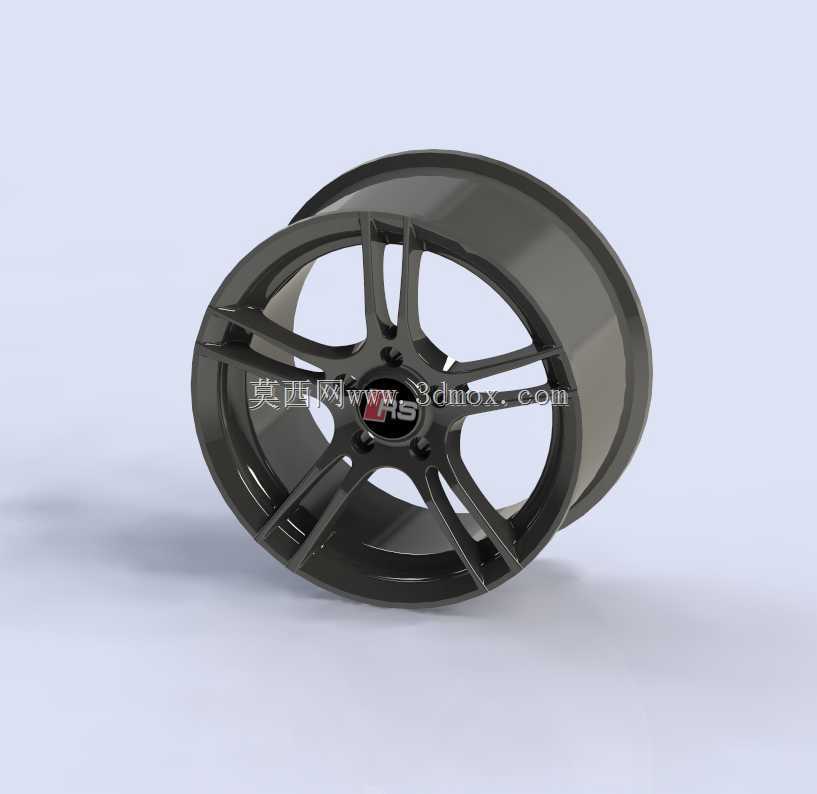

　　从结构上看，模型采用五组分叉式辐条，由中心法兰区域向轮辋筒身放射展开。轮辐在靠近轮毂中心处截面较宽，用于分散螺栓预紧力和制动盘传递来的扭矩；向外侧延伸时逐渐收窄，并在分叉位置形成连续过渡，可减少应力集中。轮辋部分保留了胎圈座、轮缘和筒身壁厚的基本关系，外侧轮缘承担轮胎拆装和侧向支撑，内侧筒身则与辐条背部连接，形成封闭的环形承载框架。

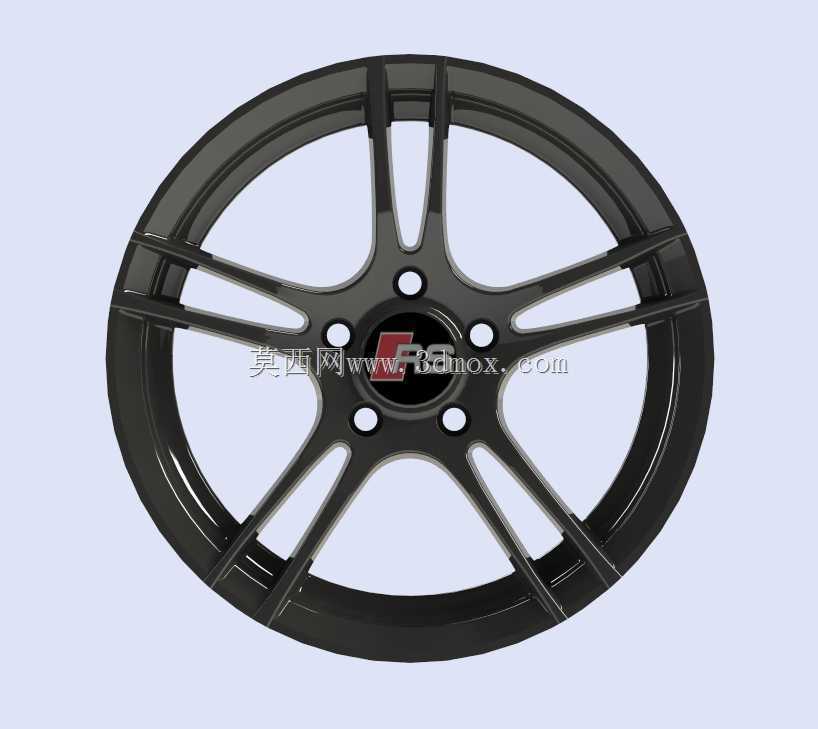

　　中心区域是整套模型的装配核心。中心孔需要与车轴定位台阶保持同轴，五孔螺栓分布圆决定了车轮与转向节或后桥 hub 的匹配关系。建模时应优先固定中心孔轴线和螺栓孔分度圆，再向轮辐和轮辋推进，避免后期修改节圆直径时造成辐条位置整体错位。螺栓孔周围的凸台厚度不能过薄，它直接影响压紧面刚度；中心盖位置则保留标识与装饰件的安装空间，使外观面和功能面分层明确。

　　外形边界方面，轮辋直径、轮缘宽度、ET 偏距和中心孔深度共同决定装车后的空间状态。偏距过大或过小都会改变轮距，并可能使轮胎与翼子板、减振器、卡钳发生干涉。对于运动型轮圈，辐条内侧还需要预留制动卡钳避让腔，尤其在大尺寸制动盘配置下，卡钳外轮廓与辐条背面的间隙应在数模中提前检查。轮胎安装面、胎圈座圆角和轮缘翻边也需要按真实装配关系处理，否则视觉上虽然完整，却无法反映轮胎充气后的贴合位置。

　　设计思路上，这类练习适合用来掌握旋转特征、放样辐条、圆周阵列和局部圆角控制。轮辋筒身可通过回转体建立基础，再叠加轮缘与胎圈座；轮辐宜先做单根实体，依据受力方向调整拔模和壁厚，最后按五孔均布阵列。通风空腔不仅是造型需要，也为制动散热提供气流通道，辐条之间的开口面积、背面切削深度和轮辋内侧过渡都应兼顾刚度与减重。

　　在工程检查中，需要关注轮辐与轮辋交接处的连续圆角、螺栓孔压紧面平面度、中心孔同轴度以及动平衡相关的质量分布。若用于后续仿真，可在螺栓孔施加约束，在轮辋胎圈座区域加载径向和侧向力，观察辐条根部、中心法兰和轮缘过渡区的应力变化。通过这套数模，可以较完整地理解汽车轮毂从外观造型到安装边界、从承载路径到制动避让的设计逻辑。
