方程式学生赛事钢管桁架赛车底盘

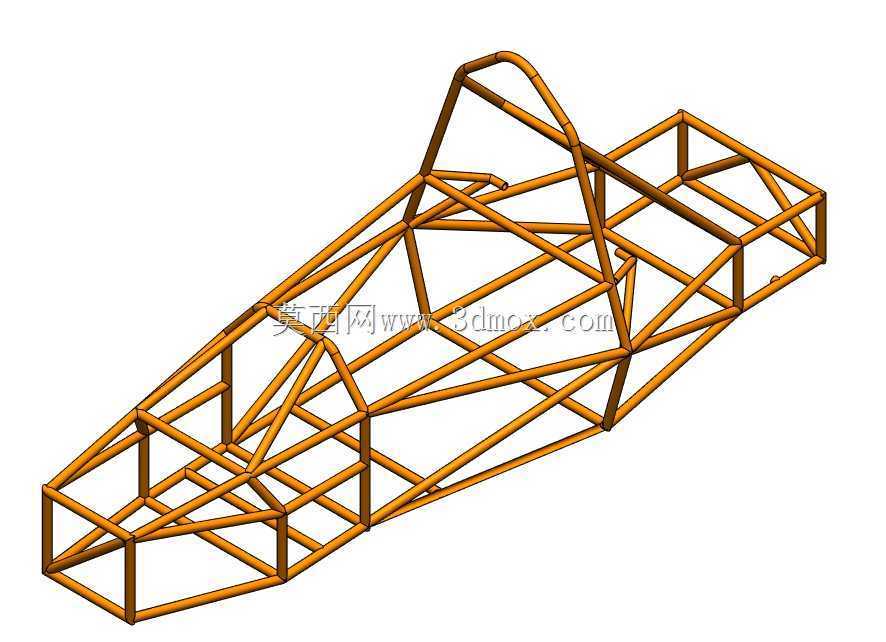

　　这套钢管桁架式车架结构，面向大学生方程式类场地竞速赛事的整车开发需求搭建，核心作用是作为全车所有系统的安装基体，同时承担碰撞吸能、载荷传递、乘员舱防护的核心功能，区别于量产乘用车的承载式车身，完全围绕赛事场景的极致轻量化、高刚性要求设计。

　　从实际装车边界来看，车架前端为锥形收拢的前舱结构，预留了前悬安装点、制动管路走线空间、前防撞缓冲段的对接位置，锥度设计既匹配赛车低风阻的车头造型，也能在正面碰撞时通过前段管材的有序溃缩吸收冲击能量，避免冲击力直接传导至驾驶舱。中部驾驶舱区域按照车手坐姿、安全带固定点、方向盘操作空间、头盔安全间隙的人机要求搭建，环向交叉的管材形成完整的笼式防护结构，侧边防撞杆、顶部防滚环的管材排布均预留了足够的安全冗余，即便车辆发生侧翻或侧向撞击，也能保证车手的生存空间不被侵入。车架后段则收拢为动力总成安装区间，预留了发动机悬置点位、差速器安装支座、后悬摇臂的连接接口，后部桁架的交叉斜杆专门针对动力输出的交变载荷、后悬传递的路面冲击做了刚度强化，避免大扭矩输出下车架出现形变影响传动效率。

　　设计思路上完全遵循空间管桁架的力学特性，所有管材均采用空心圆管截面，在同等重量下获得远高于实心构件的抗弯、抗扭刚度，每一根斜撑的排布都顺着载荷传递路径布置：轮胎受到的纵向、横向冲击力通过悬架支座直接传导至相邻的桁架节点，再通过多根管材分散到整个车架，避免局部应力集中。节点位置均采用相贯线切割后焊接的工艺，建模阶段就还原了管材对接的坡口间隙，方便后续出工程图时直接提取焊接尺寸，不需要二次修整管线。

　　外形尺寸方面，整车架的轴距、轮距安装点位完全符合赛事规则的限制要求，车架底部的平面度预留了底板、扩散器的安装间隙，两侧的侧箱区域留出了散热器、电控单元的安装空间，方向盘立柱、踏板组的安装位都做了可调节的支座设计，适配不同身高车手的驾驶姿态。车架上部的防滚环高度严格满足赛事安全规范，头盔最高点与防滚环之间预留了足够的安全距离，车头前端的桁架结构预留了前翼、防撞缓冲块的安装孔位，车尾的延伸段可以直接对接后翼支架、排气系统的固定点位。

　　在赛事运维场景中，这种开敞式桁架结构的维修可达性远高于封闭车身，管线出现破损、悬架支座发生形变时，可以直接在对应节点进行补焊或管材更换，不需要拆解大面积覆盖件，日常调校时也能直观观察到所有安装点的形变状态，方便工程师快速排查底盘故障。建模过程中所有管材的规格、壁厚都做了参数化关联，后续如果需要调整局部刚度，只需要修改对应管段的截面参数即可快速重构整个车架，大幅缩短赛事迭代开发的周期。
