台式机ATX开关电源外壳结构设计

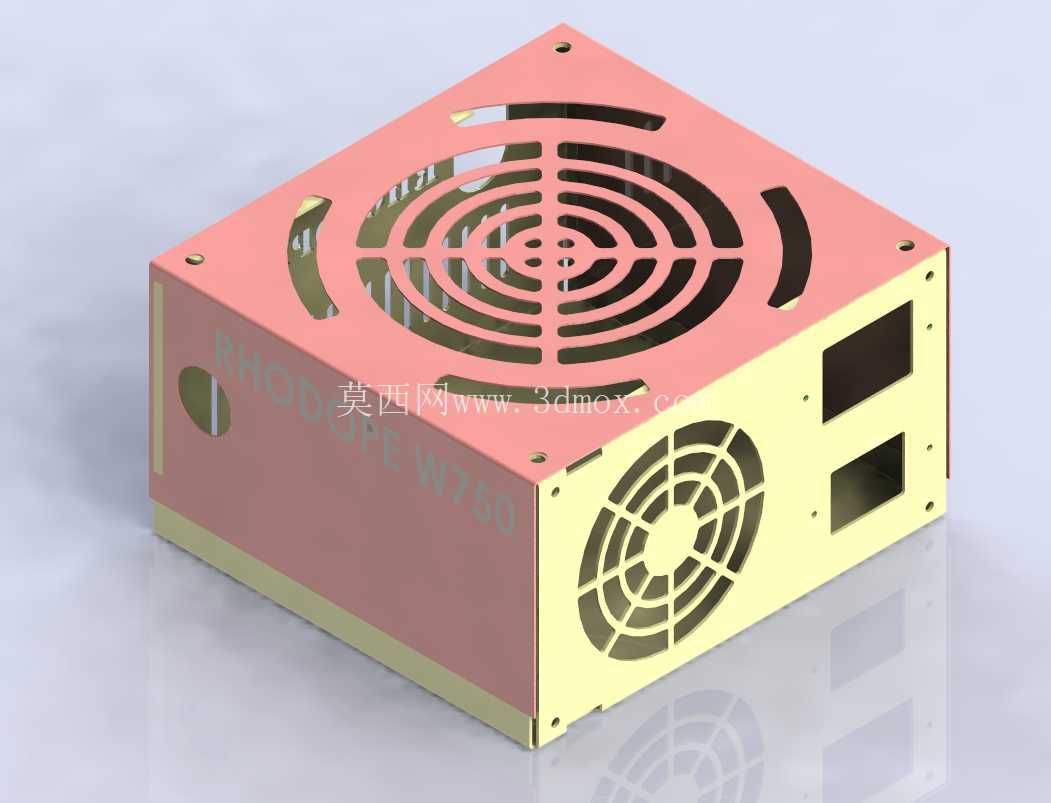

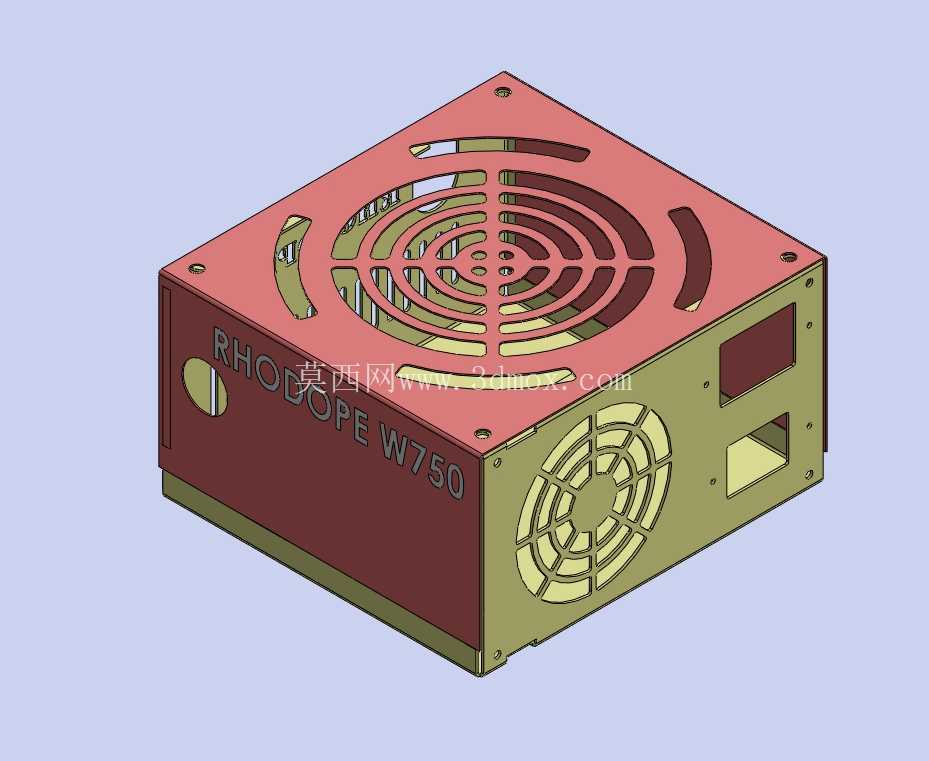

　　这款电源壳体的结构设计，完全围绕台式PC主机供电单元的实际装机需求展开，首先要匹配标准ATX电源的安装孔位边界，壳体长宽高严格遵循通用装机尺寸规范，四个边角的固定孔位对应机箱电源仓位的标准螺柱位置，安装时可直接适配绝大多数台式机箱的后置电源仓位，不需要额外做转接支架。从功能实现角度看，壳体采用分体式钣金拼接结构，粉色顶面与米黄色侧面板通过折边卡扣加螺丝紧固的方式组合，接缝处做了折边咬合处理，既可以提升壳体整体的结构强度，避免内部变压器、PCB板等元器件受外力挤压变形，也能形成连续的电磁屏蔽腔体，减少电源工作时的电磁辐射对外围主板、内存等部件的干扰。

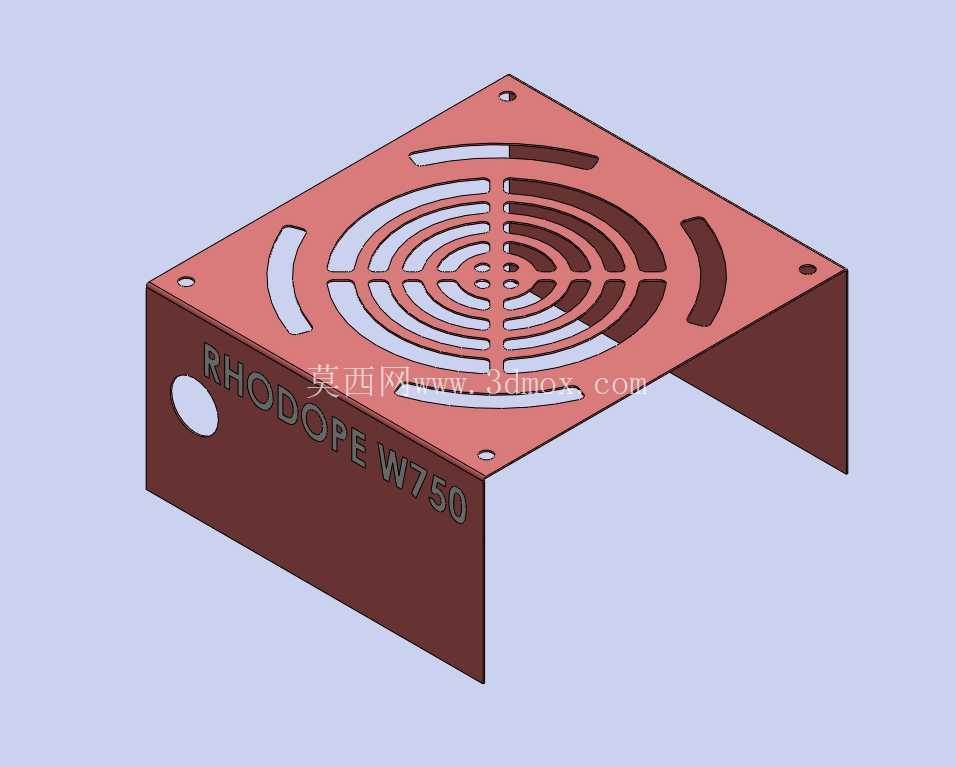

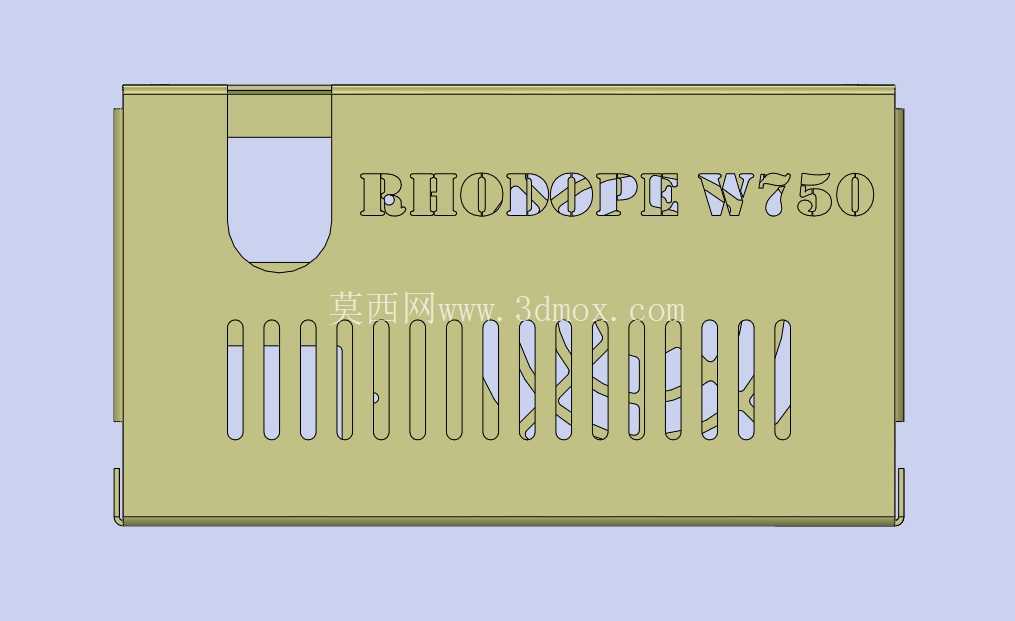

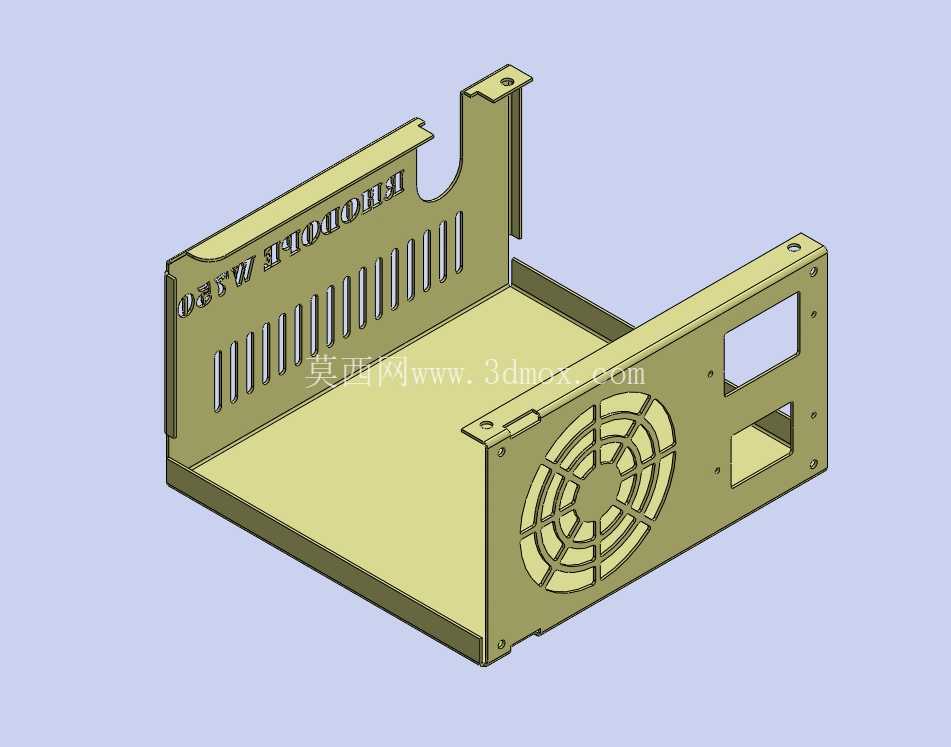

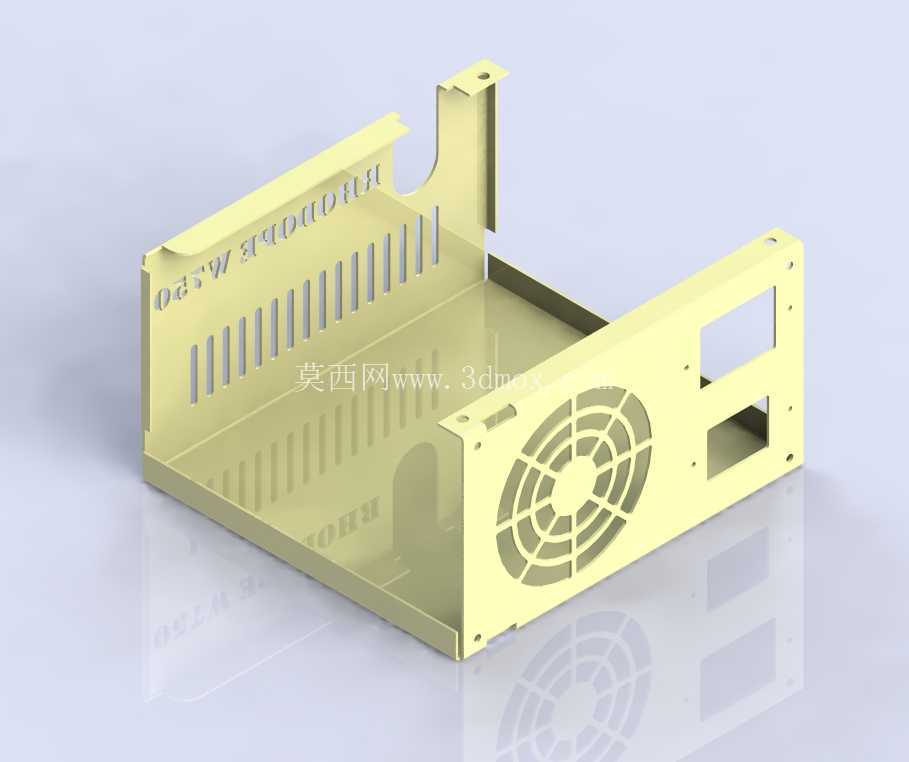

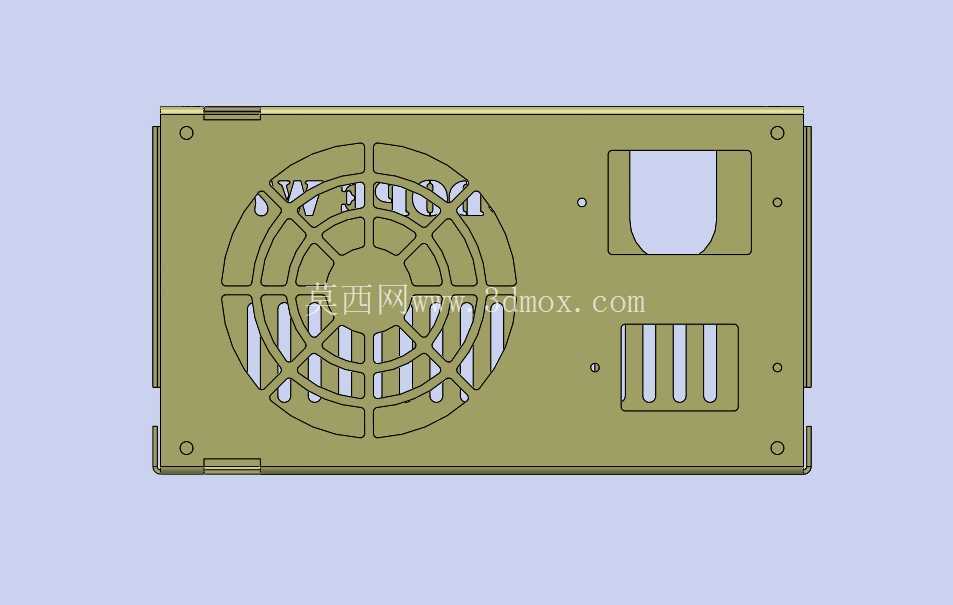

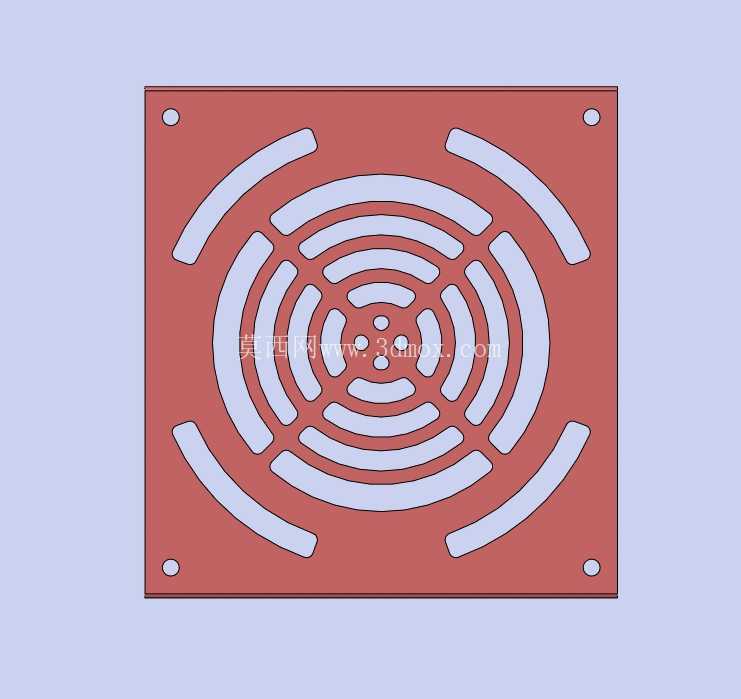

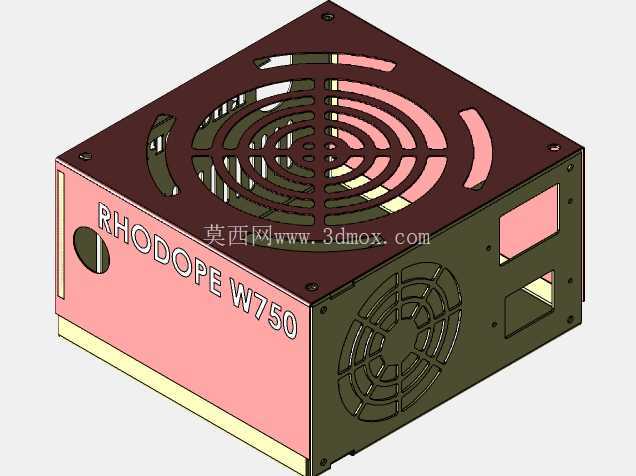

　　散热结构是这款壳体设计的核心考量点，顶面冲压成型的同心圆格栅通风孔，对应内部12cm轴流风扇的出风路径，格栅的筋条宽度做了优化，既不会因为筋条过宽遮挡通风面积影响散热效率，也不会因为筋条过窄导致钣金结构强度不足，容易出现按压变形的问题；侧面的小尺寸风扇格栅对应辅助进风路径，和顶面的出风格栅形成前后贯通的散热风道，气流可以直接带走内部整流桥、开关管、滤波电容等发热元件的工作热量，避免电源长时间高负载运行时出现过热保护。侧面预留的两个矩形开口，分别对应市电输入接口和电源输出线束的引出位置，开口边缘做了卷边处理，防止线束拉扯时被钣金锐边割破绝缘层，同时开口的尺寸刚好匹配标准品字电源插座和线束挡片的安装尺寸，组装时不需要二次修边。

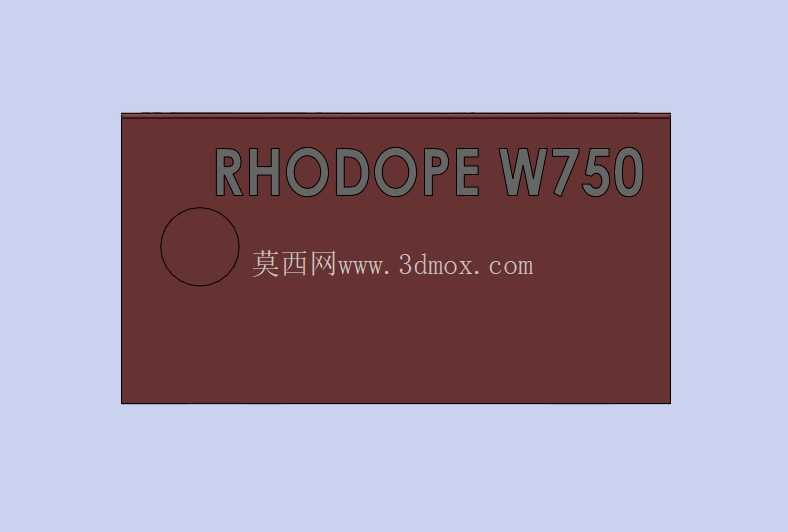

　　壳体侧面的圆形预留孔，是为电源开关或者电压切换开关预留的安装位，可根据不同地区的供电规格选配对应的功能组件。整个壳体的钣金折弯半径统一取0.5倍板厚，既保证折弯处的成型精度，也避免折弯处出现应力开裂的问题，所有外露的边缘都做了去毛刺处理，组装和后续维护时不会划伤操作人员。在实际应用场景中，这类壳体不仅可以用于标准台式PC电源的组装，也可以经过 minor 调整后用于小型工控设备、桌面测试平台的直流供电单元外壳，结构的通用性较强，内部的安装柱位置可以适配不同功率等级的电源PCB板，从300W常规办公电源到600W游戏主机电源都能兼容，不需要重新开模制作壳体，能有效降低小批量生产的开模成本。
