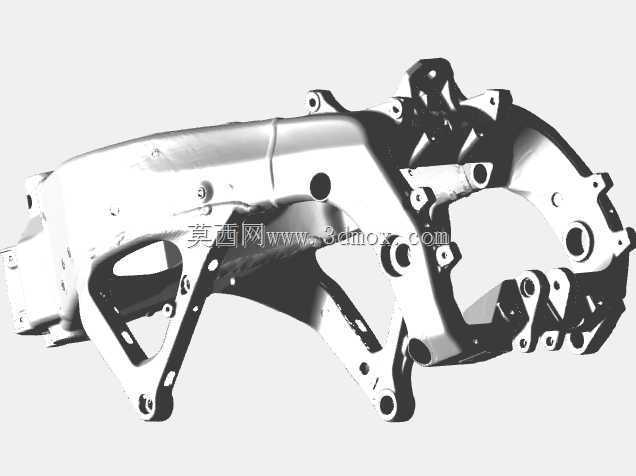

雅马哈R6摩托车车架三维扫描点云结构

　　该数据围绕大排量运动摩托车的主承载车架展开，呈现的是整车骨架在装配状态下的空间轮廓、管梁走向、节点加厚区以及周边安装接口。车架在摩托车中承担发动机悬挂、前转向系统连接、后摇臂支点固定、座椅与外覆盖件支撑等核心作用，其几何边界直接决定整车轴距、操控几何、发动机布置空间和维修拆装路径。

　　从结构形态看，该类跑车车架采用高强度铝合金焊接或压铸组合思路，主梁沿燃油箱下方形成高刚性闭合传力路径，车头立管区域承受转向柱传来的冲击与制动力矩，中部环抱发动机并通过多点吊耳将动力总成锁附在骨架上，后部向座椅下方延伸，为后减震、摇臂、电控件和尾部覆盖件提供安装基准。扫描数据保留了孔位、凸台、避让槽、加强筋和局部变截面特征，能够帮助工程师在逆向开发中还原真实装配关系，而不是仅依据外观照片推断内部结构。

　　在实际研发场景中，这类车架数据可用于改装件设计、事故件比对、赛车包覆件开发、发动机换装校核以及焊接夹具构思。设计时需要重点关注转向立管轴线、后摇臂转轴中心、发动机前吊点和上部吊点的相对位置；这些基准一旦偏差，会引发链条张紧角度异常、减震运动干涉、外板装配缝隙不均等问题。车架两侧安装面并非完全对称，部分孔位用于线束固定、制动管路导向或塑料卡扣定位，建模时应区分承载孔与辅助孔，避免把工艺凹坑误判为连接结构。

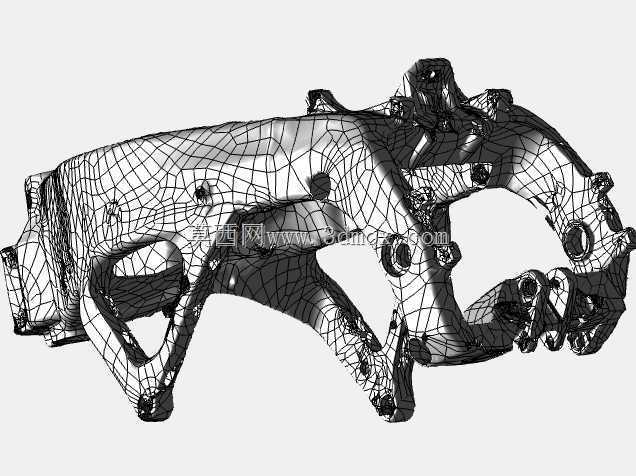

　　外形边界方面，主梁上部需要与油箱底部保持贴合间隙，侧下方要留出发动机缸盖、排气管和散热管路空间；前部与大灯支架、仪表支架和风挡底座衔接，后部则需兼顾尾座、坐垫底板和后挡泥板的安装。对于三维建模人员，先依据扫描点云建立中心线和关键基准面，再分段重建梁体、吊耳和安装板，能够更稳定地控制曲面质量与壁厚逻辑。若用于有限元分析，还应在扫描几何基础上补全焊缝、材料分区和载荷工况，重点观察车头立管、发动机吊点和后摇臂支点附近的应力传递。

　　该数据的价值不在于直接替代量产工程模型，而在于提供真实车辆的空间参照，使结构设计、改装验证和零部件开发能够围绕实车边界展开，减少因尺寸假设带来的装配风险。
