乘用车辆轮毂轮胎总成结构设计

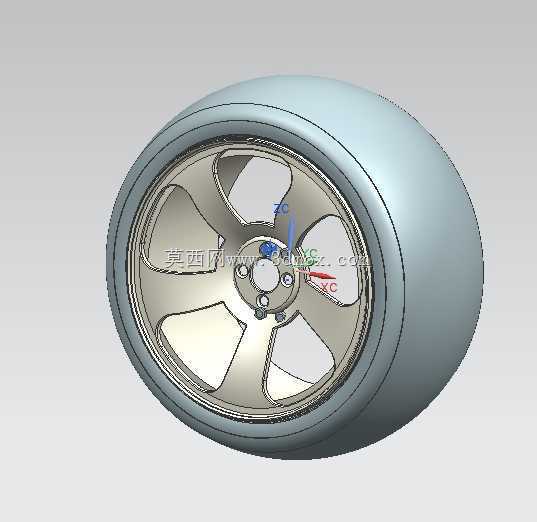

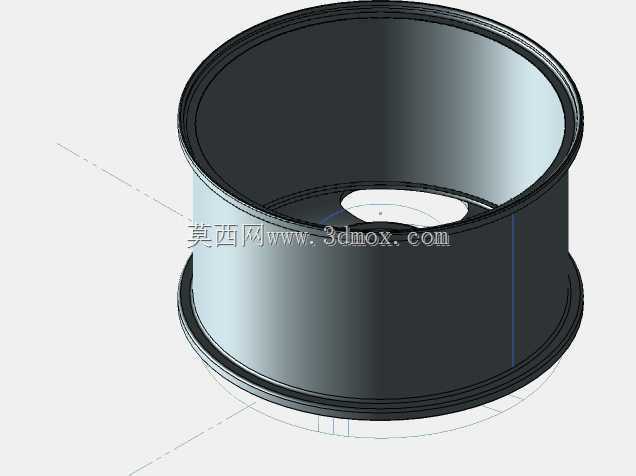

　　该轮组总成面向乘用车辆底盘行走系统开发，完整还原了轮胎与合金轮毂的装配配合关系，可用于整车总布置校核、底盘运动干涉检查、轮边结构展示以及改装方案前期验证。轮辋部分采用深槽式轮圈结构，外缘设置匹配轮胎胎圈的安装凸缘与止口台阶，装配时胎圈可沿轮辋导向面滑入槽位，充气后胎圈紧贴轮缘密封面，保证行驶过程中胎压稳定，不会出现脱圈、漏气风险。轮辐采用多辐条镂空造型，辐条之间预留大面积通风空腔，车辆制动时产生的热量可随气流从辐条间隙快速散出，避免制动盘长期高温出现热衰减，同时镂空结构也有效降低了轮组整体转动惯量，车辆起步、转向时的响应更轻快。轮毂中心设置定位中心孔，与车轴轴头形成同轴配合，周边均布螺栓安装孔，孔位分度圆与整车轴头法兰参数匹配，

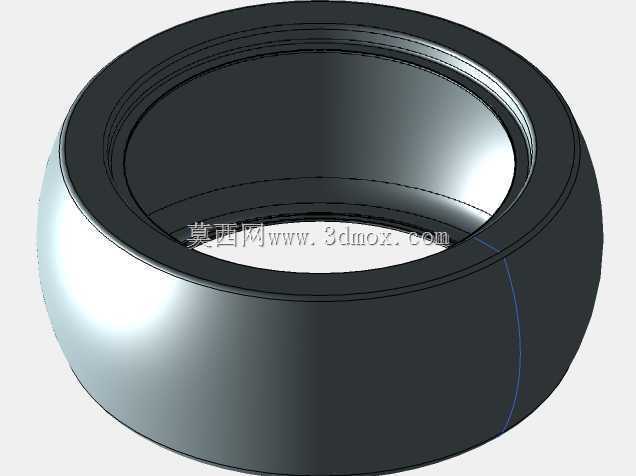

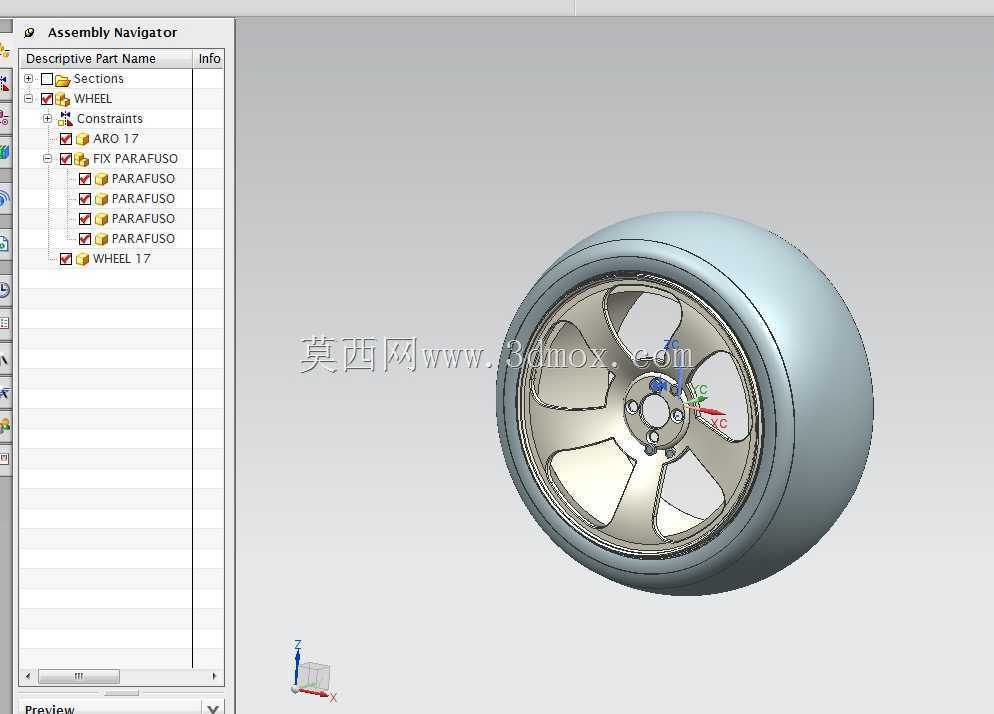

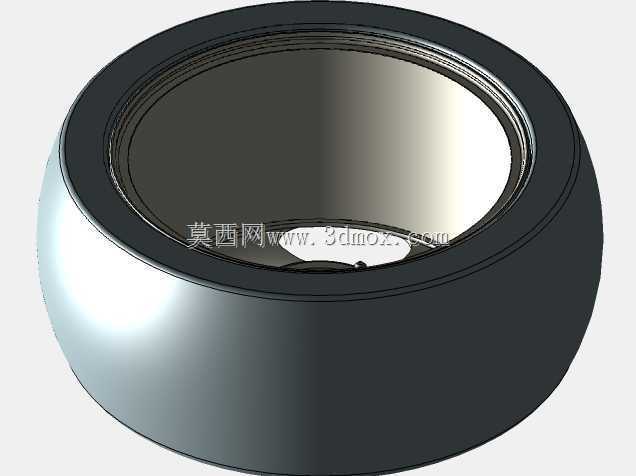

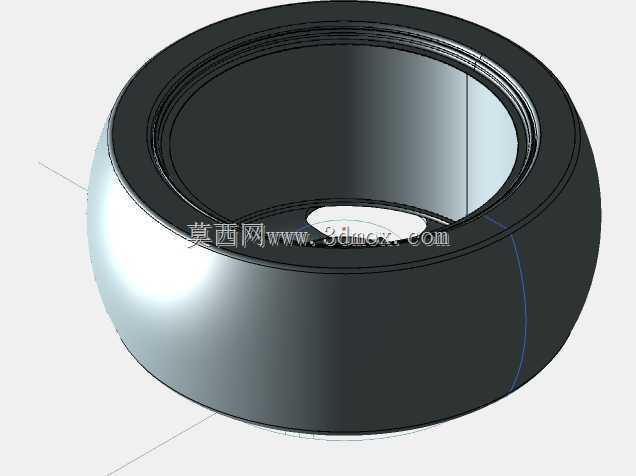

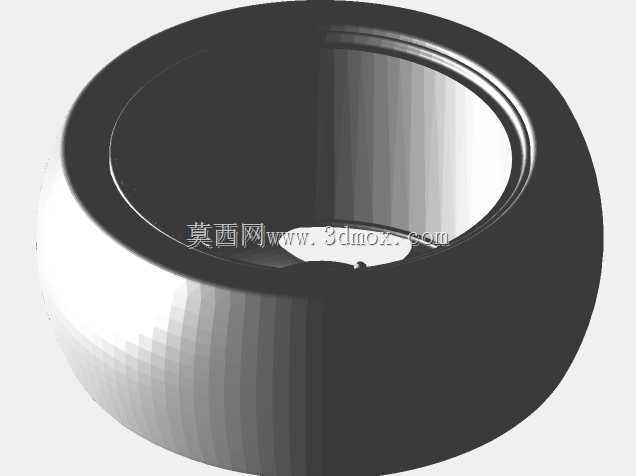

　　装配时螺栓穿过孔位锁紧，即可将轮组固定在转向节或后桥半轴上，中心孔承担径向定位作用，螺栓组承担扭矩传递与轴向锁紧功能，分工明确。轮胎部分还原了民用乘用车轮胎的典型断面轮廓，胎面为圆弧过渡的接地曲面，胎侧带有合理的缓冲弧度，车辆经过颠簸路面时，胎侧可产生可控弹性变形，吸收路面冲击，配合悬架系统共同提升乘坐舒适性；胎圈内部刚性区域与轮辋止口紧密贴合，既保证密封性能，也传递驱动、制动时的摩擦力。建模过程中先完成轮辋回转基体造型，再绘制单根辐条截面通过阵列生成整体轮辐，合并实体后处理安装孔、中心孔与倒角细节，轮胎部分通过回转生成胎体基础轮廓，再细化胎侧与胎面过渡曲面，最终完成两者装配配合，各部件配合间隙、安装边界均符合实车装配逻辑，可直接用于底盘布局校核、轮包空间验证以及相关结构设计参考。
