发动机拆解废料收纳旋转作业台

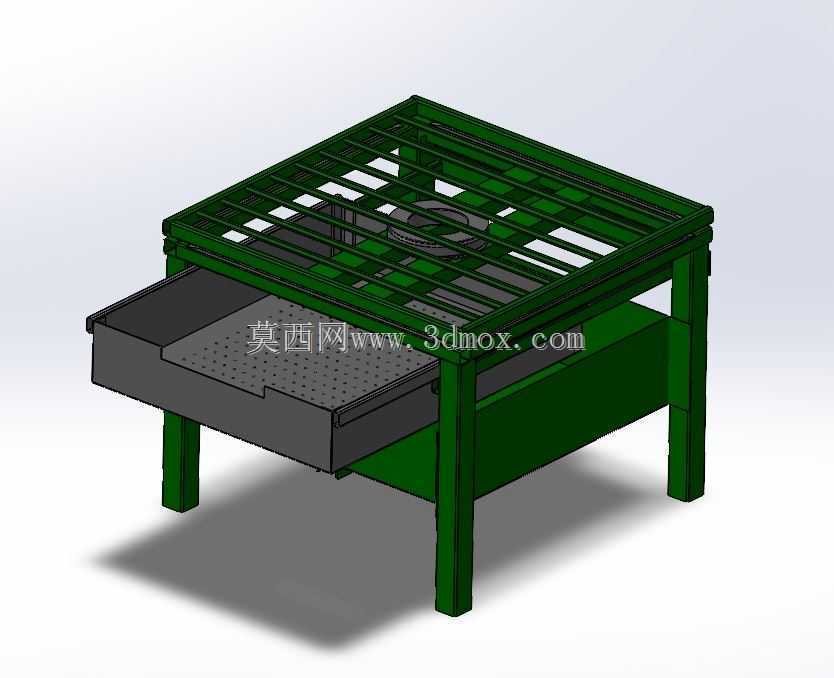

　　该作业台面向发动机维修拆解、零部件预清理和车间废料暂存场景，整体采用方钢焊接框架思路建模，台面由多根平行型钢梁组成格栅结构，既能承托发动机总成、缸体、变速箱等较重工件，也可让拆解过程中产生的油污、金属碎屑、小颗粒废料直接向下落入下部空间，避免在操作面上堆积。台面中部设置旋转承载位，可配合回转支承或转盘使用，使维修人员在不绕台移动的情况下转动工件，完成不同侧面螺栓拆卸、管路分离和部件检查。

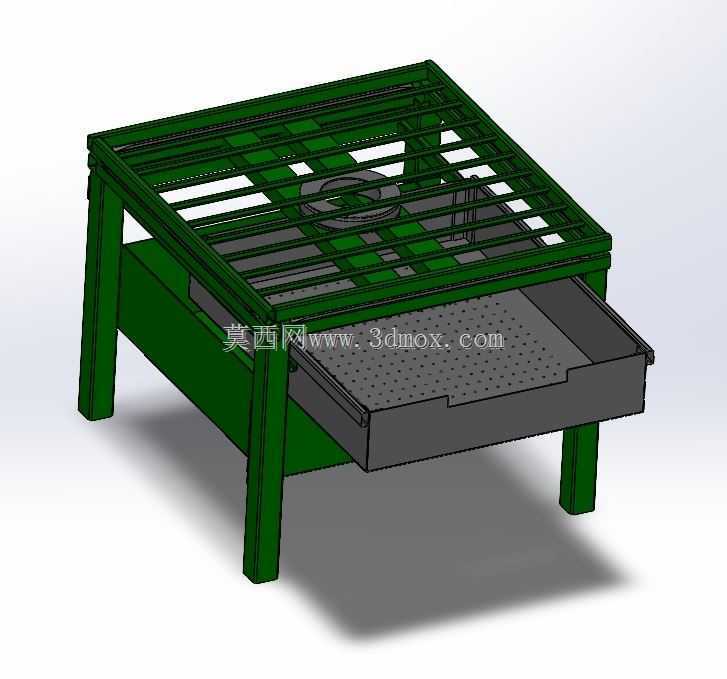

　　台体下方配置一只大行程抽拉式收纳抽屉，抽屉面板带拉手，内部底板采用密集孔板形式，用于承接漏油、废液和细小金属屑。孔板结构可对螺栓、垫片、销钉等小零件进行临时隔离，也能让液体向低位汇集，减少零件被油污完全浸没的情况。抽屉抽出后形成独立取放区域，推回后隐藏在台架内部，适合在维修工位、发动机拆解线、教学实训场所以及废料分拣点使用。四条立柱直接支撑台面框架，腿部外轮廓方正，底部留有与地脚板或膨胀螺栓连接的安装空间，便于现场固定，防止重型工件旋转或拖动时产生位移。

　　外形边界按1100毫米×1100毫米的方形占地进行设计，高度符合站立维修作业的人机范围，台面格栅间距兼顾承重与漏料需求。结构建模时重点表达了型钢梁的排布、立柱与台面的焊接关系、抽屉滑轨方向、抽屉容纳深度以及旋转区域的相对位置。台面没有采用整块封闭钢板，而是利用梁格形成通透工作面，这样既降低自重，又方便观察下方抽屉状态，并为夹具、接油盘或定位工装预留安装间隙。

　　在实际布置中，该设备可单独放置于发动机拆解工位，也可与工具车、零件清洗盘、油液收集桶配合使用。旋转承载区适合承担中大型工件的回转作业，格栅台面负责承重和排屑，抽拉抽屉负责工具、紧固件及污液的集中收纳。整体结构简单、承载路径清晰，适合钢结构件加工、维修工位规划和工装方案评审时作为三维结构参考。
