双工位联动夹紧定位工装机构

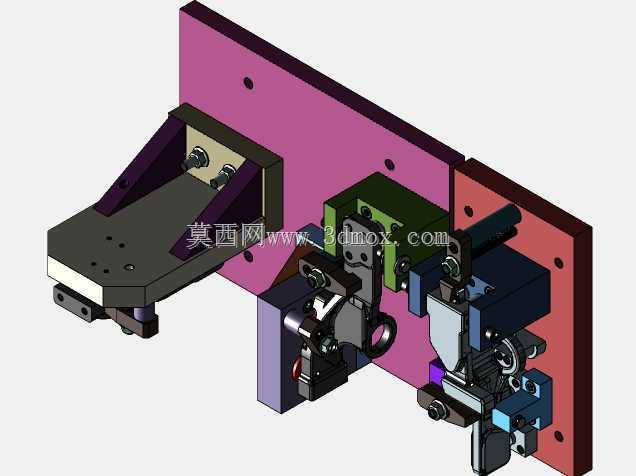

　　这套双工位联动夹紧定位机构，主要面向机加工产线的工件上下料工位、自动装配线的预装定位段以及检测工位的工件夹持场景，在3C零部件加工、小型五金件铣削定位、自动化组装线的工件载具接驳环节都有很高的适配性。整套机构以两块立式安装基板作为承载基准，基板上预先加工了阵列排布的安装孔位，既可以直接锁附在机床工作台面、线体铝型材机架上，也可以根据工位布局调整安装孔距，适配不同的安装边界。左侧工位配置了带浮动压头的悬臂式夹紧组件，悬臂下方预留了工件放置的定位平台，平台面上的两个定位销孔可以配套定制定位销，对工件的两个工艺孔做初定位，压头下方的弹性缓冲块可以在夹紧过程中避免压伤工件表面，针对薄壁类、表面易划伤的加工件尤其友好。

　　右侧工位集成了两组对称布置的杠杆式夹紧臂，夹紧臂的驱动端配套直线执行元件，动作时通过连杆增力结构把驱动力放大，输出足够的夹持力保证工件在铣削、钻孔加工过程中不会出现位移，夹紧臂的行程限位块可以调整开合角度，兼容不同外形尺寸的工件取放空间，避免机械手上下料时和夹臂发生运动干涉。设计阶段特意把两个工位的驱动气路、安装基准做了分区布局，左侧工位负责工件的上料初定位与预压紧，右侧工位负责工件的终夹紧与加工承载，两个工位可以独立动作也可以通过时序控制联动，匹配桁架机械手或者多轴机器人的上下料节拍，把工件的上下料等待时间和加工时间重叠，提升整线的设备稼动率。机构的所有铰接回转位置都配置了自润滑轴承，长期高频往复动作下也不会出现卡滞，

　　夹臂上的耐磨垫块可以单独拆卸更换，日常维护不需要拆解整个工装主体。安装时立式基板的底部预留了和工作台T型槽匹配的锁附槽位，整机的外伸悬臂长度控制在工作台的安全操作边界内，不会超出机床的防护门行程范围，夹臂完全打开时的净空高度满足常见小型工件的取放高度要求，不需要额外改造机床或者线体的原有结构，就可以直接替换老旧的手动螺丝压紧工装，把人工夹紧的操作步骤替换成自动执行，降低操作工的重复劳动强度，同时夹紧力的一致性远高于手动操作，避免人工锁紧力度不均导致的工件加工尺寸超差问题。
