液压驱动套筒压紧工装夹具结构

　　这套压套工装面向中小零件装配线上的套筒压入工序，核心任务是把金属套筒以稳定轴向力压入指定工件孔位，避免手工敲击造成的套筒偏斜、孔口拉伤和压装深度不一致问题。现场通常布置在液压机工作台面或半自动装配工位旁，操作人员先将待压装工件放入中部定位块，再把套筒预置于导向位置，上模随压机滑块下行，通过压头将套筒平稳压入，到位后由两侧弹性元件辅助复位，完成一次压合作业。

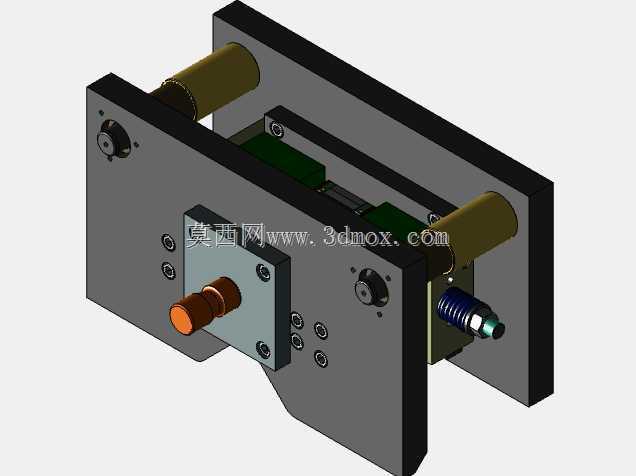

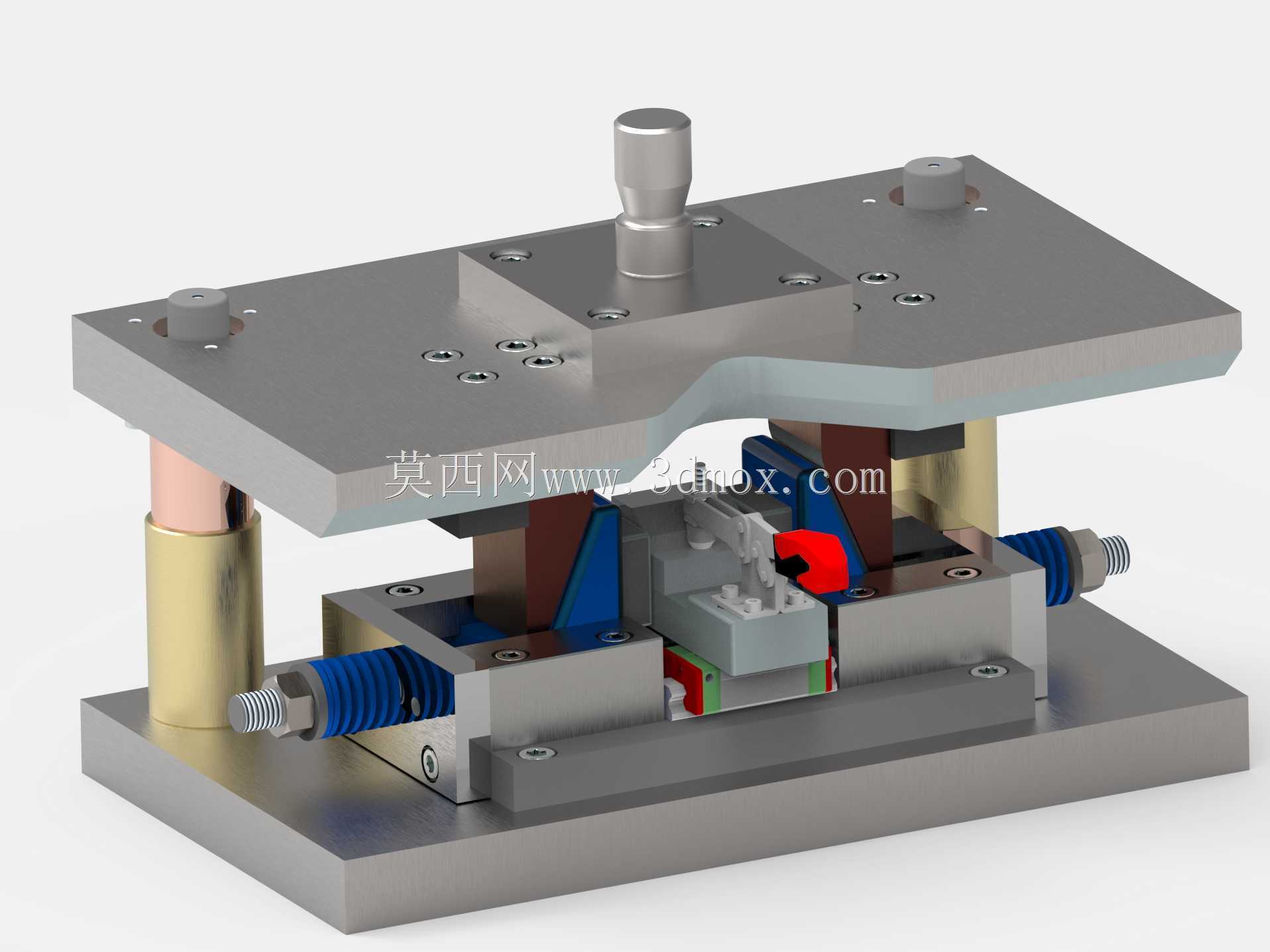

　　结构上采用上下两层板的典型工装布局：下层底板承担整机定位与固定，四角设置导柱导套，保证上模板下行过程中的平行度与对中性；上模板中央设置压机连接柱，用于和液压机滑块或压装执行端对接。中部工作区集中布置定位块、侧向夹紧块、压头及复位弹簧，工件放入后可通过左右两侧的螺杆与弹性组件实现侧向约束，减少压装时工件窜动。红蓝等不同颜色的零件在模型中用于区分夹紧、定位和压合功能区域，便于结构评审时快速识别动作关系。

　　设计思路优先保证压装同轴度与换件便利性。导向柱分布在受力区域附近，使压合力传递路径短、刚性好；定位块采用可拆卸方式，针对不同规格套筒或工件外形时，可更换定位镶件而不必重做整副工装。两侧弹簧与调节螺杆配合，既能提供夹紧预紧力，也能在压装结束后让活动块退回，方便取放工件。顶部除主连接柱外还预留辅助安装孔，可适配不同压机接口或增加位移检测支架。

　　从安装边界看，底板需要固定在压机工作台上，四周留出操作人员取放工件的空间；导柱高度决定上模开启行程，选型时要结合工件取放高度、套筒压入深度和压机开口尺寸共同校核。侧向螺杆伸出端不能超出安全操作范围，压头与定位块之间应保留工件预装间隙。建模时需重点检查上模下行极限位置、弹簧压缩量、夹块退让空间以及压头与工件的接触面积，确保压装力均匀作用在套筒端面，避免因偏心载荷导致套筒变形或工装早期磨损。
