精密台虎钳工装夹具结构设计

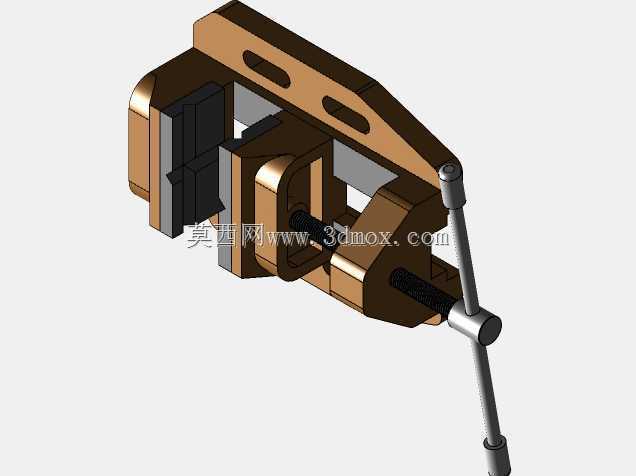

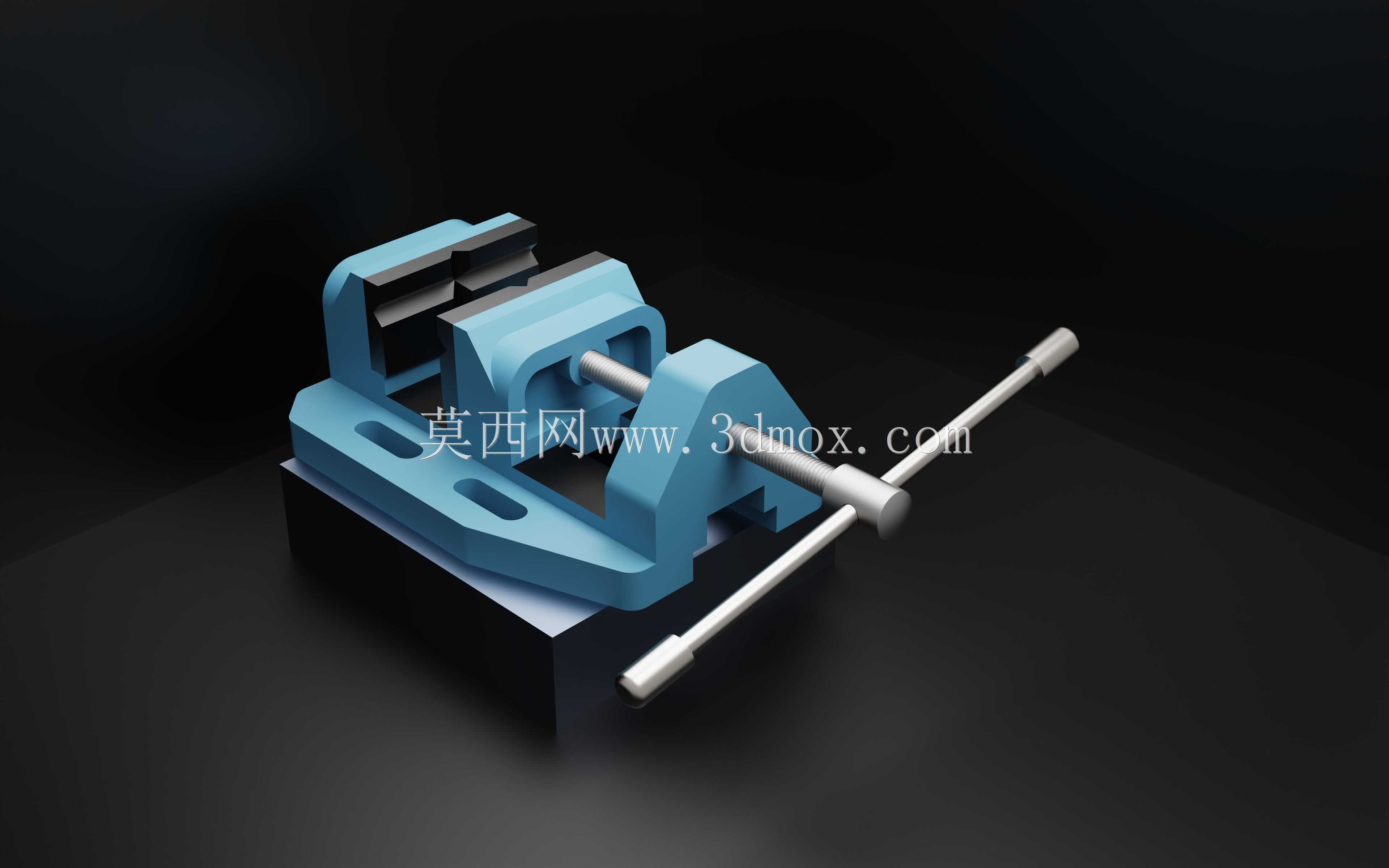

　　钳工工位、小型机床加工台面以及装配检验环节里，这类平口台钳承担着工件定位与刚性夹持的核心作用，区别于重型机用虎钳，该款结构偏向轻量化快装场景，底座开设的两组长圆形安装槽可直接适配标准工作台T型槽，安装孔位预留了足够的调节余量，装夹时能够沿台面横向微调位置，无需重新打孔就能适配不同尺寸工件的摆放需求。整体传动采用丝杠副驱动活动钳身，贯穿固定钳座的光杆丝杠两端搭配操作手柄，转动手柄时丝杠将旋转运动转化为直线进给，带动活动钳口沿导轨面平稳滑移，钳口贴合面做了加高防滑齿处理，夹持毛坯件、金属型材或者小型待加工零件时，能够避免工件受切削力出现滑移偏转。从结构布局来看，固定钳身与底座采用一体化铸造型腔设计，侧壁做了加厚加强筋过渡，

　　丝杠安装孔位同轴度在建模阶段就做了装配约束校验，活动钳身底部的导向导轨与底座滑槽采用小间隙配合，进给过程中不会出现上下翘动，钳口张开行程覆盖常规小型零件的夹持宽度，闭合后钳口平行度公差控制在钳工装配的允许范围内。外形尺寸方面，整体长宽高比例适配常规钳工操作台摆放，底部支撑面平整，放置在台面上不会出现晃动，伸出的操作手柄长度经过力臂优化，普通操作人员单手施加扭矩就能输出足够的夹紧力，不需要额外加力套管，手柄两端做了防滑挡头，转动过程中不会脱手。设计过程中优先考虑了受力传递路径，工件受到的夹持力通过钳口直接传导至钳身，再经由底座分散到工作台面，丝杠仅承受轴向拉力，避免径向弯矩造成传动卡滞，

　　钳身侧面的镂空减重槽在不降低结构刚性的前提下减少了整体自重，方便工位之间转移搬运。这类夹具既可以单独作为钳工手工锉削、钻孔工序的定位工装，也可以搭配小型钻床、轻型铣床完成小件机加工，三维建模时所有配合面都保留了实际装配间隙，活动部件无干涉，导轨滑动面、丝杠螺纹段的结构特征完整，可直接用于工装结构参考、非标夹具改型设计，也能作为机械原理教学中螺旋夹紧机构的演示样例，拆解后可清晰展示丝杠传动、导向限位、刚性支撑这几部分的配合逻辑，帮助设计人员理解手动夹紧工装的受力优化思路。
