手动管钳式管道夹持工装组件

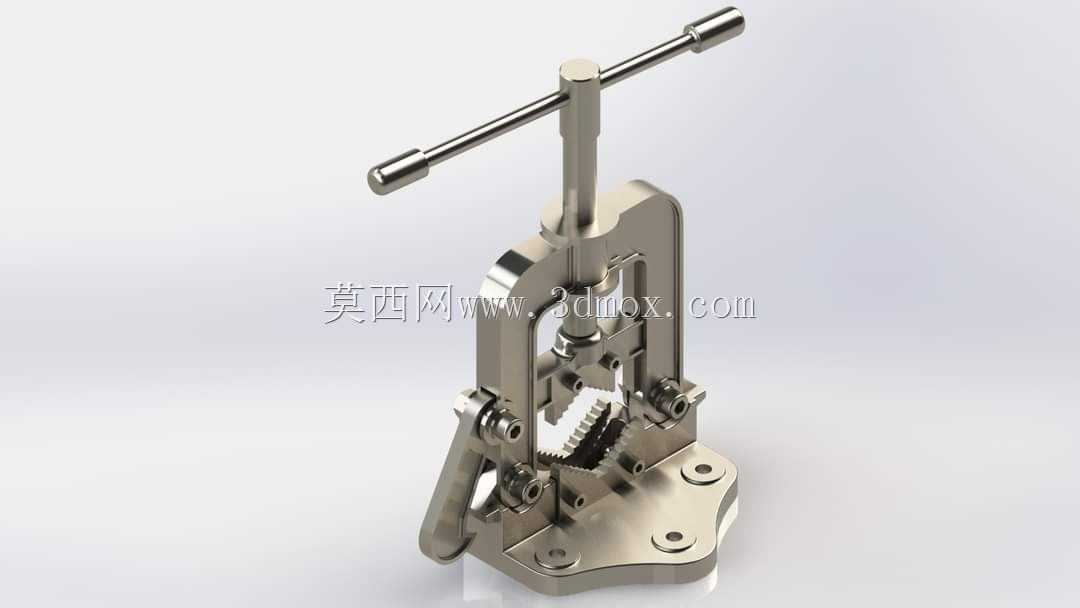

　　这套手动管钳夹持组件主要面向现场管道预制、维修工位以及小型装配台的管材固定需求，在管路施工、水暖安装、车间管件坡口与焊接前定位场景中使用频率较高。结构上采用立式框架布局，底部为带安装孔的铸造式底座，可直接通过螺栓固定在工作台面或移动式支架上，底座轮廓预留的四个沉孔位置兼顾了不同台板孔距的适配，安装边界不需要额外改造台面，落地后即可承担夹持反力。

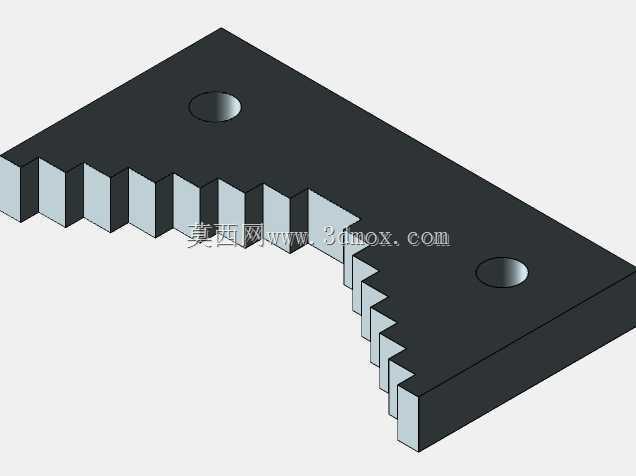

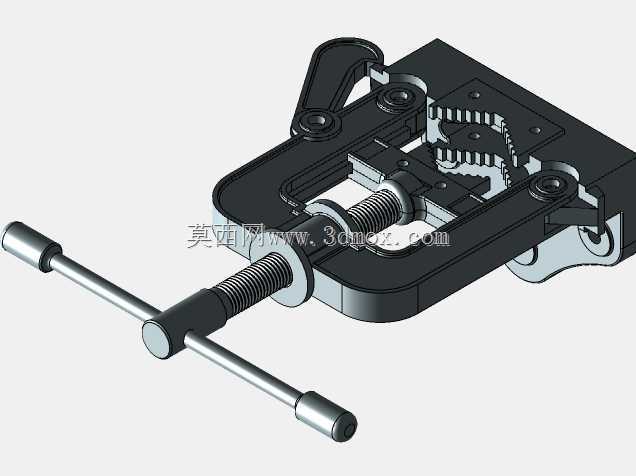

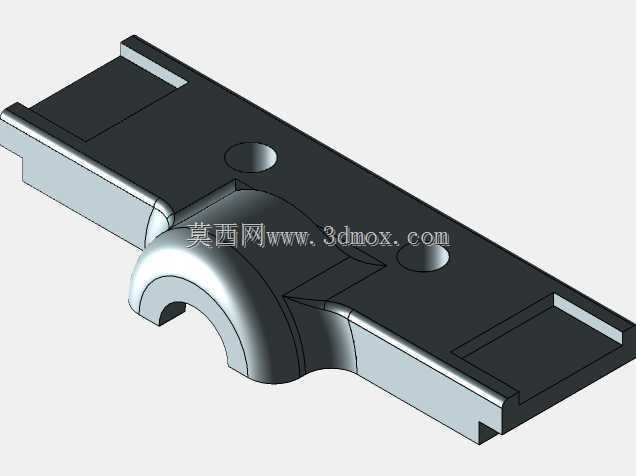

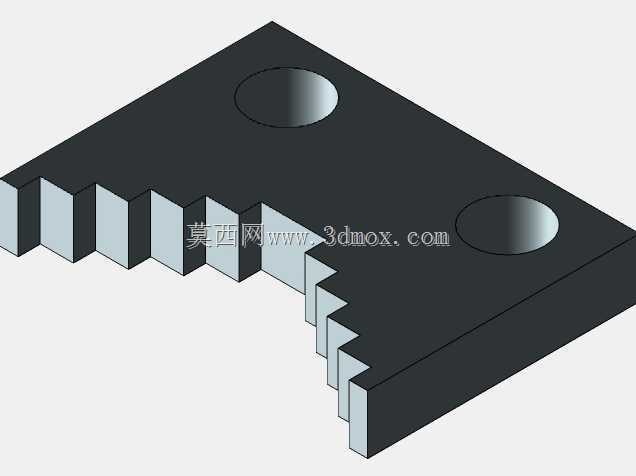

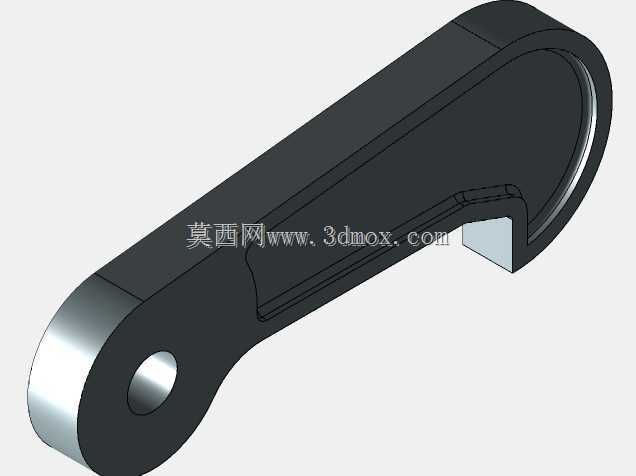

　　夹持执行部分沿用管钳的齿形咬合逻辑，上下钳口布置锯齿状牙板，牙板齿形针对圆管外圆做包角设计，夹紧时齿尖嵌入管壁表层，能够抑制圆管在扭转、套丝、切割过程中的打滑；钳口开合通过中央丝杠传递压力，顶部横向手把提供增力力矩，操作人员单手即可完成较大管径的锁紧，侧面快拆手柄用于快速张开钳口，取放管件时不必全程旋转丝杠，工位节拍更短。

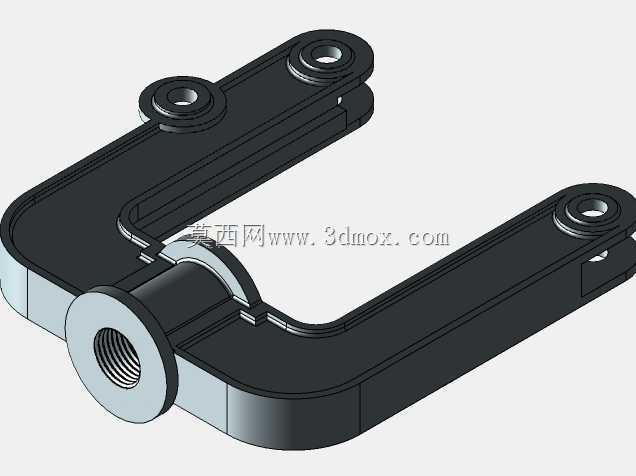

　　设计思路上把传统手持式管钳与台虎钳的固定方式结合：手持管钳灵活但夹持稳定性依赖人力，台虎钳夹持牢靠却对圆管贴合不足，该组件将齿形钳口、丝杠增力机构和刚性底座整合为一体，框架两侧立板承受主要弯曲载荷，丝杠轴线与钳口中心重合，避免夹紧时出现偏载力矩。底座上方的弧形避让区给管件弯头、法兰短节留出回转空间，长管穿过时不会与底座干涉。

　　外形尺寸方面，整体高度以手把最高点为基准，横向手把两端为操作回转边界，布置工位时需在手把左右预留握持旋转空间；底座宽度决定地脚螺栓分布，钳口开启范围覆盖常见中小直径金属管与圆棒料。建模时需重点核对丝杠螺纹副行程、钳口摆动轴同轴度以及牙板齿距，装配体中各销轴、衬套、锁紧螺母的配合关系要完整表达，以便后续出工程图时直接标注公差、选择标准件，并用于工装受力校核与工位布局规划。
