多腔倒装式注塑模具爆炸结构展示

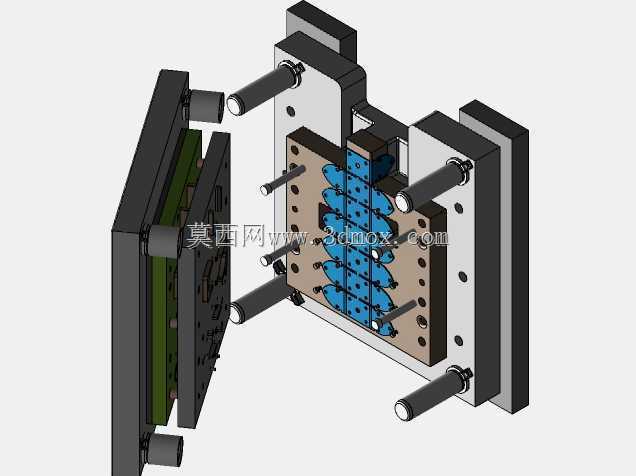

　　这套多腔倒装结构注塑模具，主要面向小型精密塑胶件的批量注塑生产场景，适配卧式注塑机安装使用，可一次成型多件同规格小型塑胶制品，能有效提升单模生产效率，降低单件成型的能耗与人工分摊成本。从结构拆分状态可以看到，整套模具采用标准两板模模架作为基础承载结构，导柱导套组件沿模架四角对称布置，合模时可提供精准的导向定位，避免动定模错位导致的制品飞边、尺寸超差问题，导柱端部做了圆弧导入倒角，可减少合模过程中的磕碰损伤，延长导向部件的使用寿命。成型部分采用多型腔阵列排布，型腔镶件做了独立拆分设计，单个型腔出现磨损或损伤时可单独更换镶件，无需整体报废定模仁，大幅降低后期模具维护成本，浇口设置在定模侧，适配倒装模的进胶逻辑，

　　熔融塑胶通过流道可均匀填充至每个型腔，保证各模腔制品的成型一致性，减少缺胶、气泡、熔接痕等成型缺陷。动模侧设置了顶出机构，开模后可通过顶杆将成型后的制品平稳顶出，避免制品粘模导致的取件困难，顶杆排布避开了制品的外观面与配合面，防止顶出痕迹影响制品后续装配与外观质量。整套模具的安装尺寸适配常规120吨-160吨卧式注塑机的拉杆间距与容模量，动定模的安装孔位符合标准模架的装夹规范，上机安装时无需额外做转接板加工，可直接装夹固定。冷却水路沿模仁周边均匀布置，可在成型过程中快速带走模腔内的热量，缩短制品冷却定型时间，提升整体成型节拍，水路接口采用标准管螺纹规格，可直接对接车间常规冷却水输送管路。模具的各模板之间设置了精定位锁块，

　　可进一步提升合模后的定位精度，满足小型精密塑胶件的尺寸公差要求，适合电子类小型塑胶配件、日用小塑胶件的批量生产使用，整套结构拆分清晰，各部件的装配关系明确，可作为同类型多腔倒装注塑模具的结构设计参考，帮助设计人员理清模架选型、型腔排布、导向定位、顶出冷却系统的布局逻辑，减少设计过程中的结构干涉、强度不足等常见问题。
