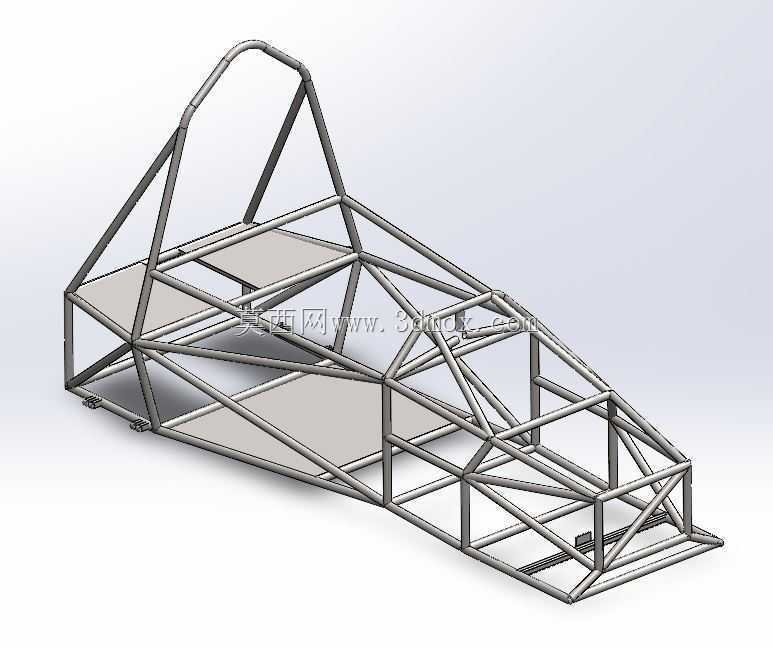

大学生方程式赛车钢管桁架承载底盘

　　这套钢管桁架底盘面向大学生方程式类赛事的整车承载需求搭建，核心作用是把动力总成、悬架硬点、转向机构、座椅约束系统、安全防护结构以及车身覆盖件的安装基准全部整合在同一空间框架内，替代普通乘用车的冲压承载式车身，适配小批量定制、单件焊接加工的赛事开发场景。从结构布局来看，车架前段采用收敛式三角桁架，从驾驶舱前围向前逐步收窄，既给前轮转向留出足够跳动与打角空间，也为前悬摇臂、制动管路、散热器安装预留了规整的安装面；中段驾驶舱区域围绕驾驶员坐姿搭建主环、前环与侧边斜撑，主环采用大角度弯管成型，顶部形成连续的防滚保护轮廓，侧边防撞杆采用多层斜向交叉布置，在侧碰工况下可以把冲击载荷快速分散到前后主承载梁，避免局部杆件出现失稳弯折。

　　底盘下部铺设三块平整安装基板，基板通过螺栓固定在桁架横梁上，不需要在薄壁钢管上大面积焊接异形支架，既方便后期拆装维护，也能为电池、电控模块、线束固定、配重块提供统一的安装平面，基板和钢管之间预留垫片调整间隙，可补偿焊接变形带来的平面度误差。设计阶段优先校核各硬点的空间位置，悬架安装吊耳直接在对应管件节点处定位焊接，让悬架传递的冲击载荷直接沿管件轴线传导，减少管件承受的附加弯矩；管件衔接全部采用三角形拓扑，整个框架没有大尺寸无支撑的四边形悬空区域，扭转工况下相邻斜撑会共同承担剪切力，不用额外加装厚板补强就能获得足够的整体刚度。车架后段向外延展形成动力舱安装区，尾端横梁预留动力总成悬置、链轮传动、后悬导向机构的安装孔位，

　　杆件走向避开了排气、传动链条的运动包络，不会出现运行干涉。建模过程中所有管件中心线先在三维草图里完成空间拓扑搭建，反复核对驾驶员头盔、手脚操控、安全带锚点的安全边界，确认所有总成的安装、拆卸路径没有杆件遮挡后，再统一生成等径圆管实体，弯管处的弯曲半径符合常规弯管机加工能力，相邻管件的相贯线切口可以直接导出用于激光切管，现场拼装时只需按定位工装对齐焊点即可。底盘整体宽度控制在赛事轮距允许范围内，离地间隙满足赛道起伏、悬架跳动的下限要求，前后悬安装点的相对公差在焊接工装上可控制在小范围以内，后期总装时不需要大量返修支架孔位，整套结构兼顾了赛事安全规则要求、加工工艺可行性与整车装配维护的实操便利性。
