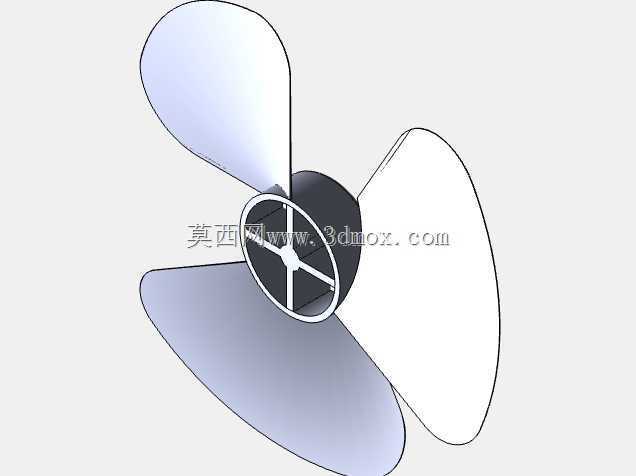

三叶轴流式动力推进螺旋桨结构设计

　　这类三叶结构的螺旋桨，核心应用场景覆盖小型水面航行器推进、低压轴流通风送风、低扬程流体输送等多个工程领域，不同场景下的桨叶曲面弧度、轮毂安装接口尺寸会根据实际工况做针对性调整，本次呈现的结构属于通用型中小推力规格，适配常规的小功率动力输出端。从实际用途来看，该部件依靠桨叶旋转时与流体的相互作用，将转轴输入的旋转机械能转化为流体的轴向推进动能，不管是作为小型船舶的水下推进部件，还是作为通风设备的风轮组件，核心作用都是实现流体的定向输送与动力传递，在低转速工况下能保持稳定的输出效率，不会出现明显的流体紊流导致的动力损耗。产品功能特性上，三叶对称布局的设计平衡了动平衡性能与推进效率，相比两叶结构，相同转速下输出的推力更均匀，

　　运转时的径向振动幅度更小，对支撑轴承的冲击载荷更低；相比四叶及以上的多叶结构，转动时的流体阻力更小，相同输入功率下能获得更高的转速区间，适配小功率动力源的输出特性。轮毂位置采用了带辐条支撑的中空安装结构，既减轻了整体自重，又能保证与动力输出轴连接后的结构强度，安装端的配合面做了同轴度限位设计，装配时能快速找准旋转中心，降低动平衡调试的工作量。设计思路上，桨叶的曲面采用了等变螺距过渡处理，从叶根到叶梢的弦长逐步收窄，叶根位置做了加厚圆角过渡，避免旋转时应力集中导致的桨叶断裂，叶梢位置做了切边修型，降低高速旋转时的叶尖涡流损耗；三片桨叶沿轮毂周向120度均布，每片桨叶的安装角保持一致，保证旋转时各方向的受力均匀，减少运转时的偏载问题。

　　外形尺寸与安装边界方面，该螺旋桨的整体回转直径适配常规的小尺寸安装腔体，轮毂的内孔直径匹配标准规格的输出轴径，安装时需要预留足够的径向安全间隙，避免桨叶旋转时与周边护罩、管壁发生剐蹭，轴向安装位置需要保证桨叶完全处于流体流通截面内，不能出现部分桨叶被结构遮挡的情况，否则会大幅降低工作效率，同时引发异常振动。实际建模过程中，桨叶曲面的曲率连续性是重点控制项，曲面之间的G2连续过渡能保证流体流经桨叶表面时不会出现明显的脱流现象，轮毂与桨叶的连接位置做了一体化的圆角过渡处理，消除装配缝隙带来的流体阻力与结构应力集中点，整体结构兼顾了轻量化与结构强度，适合小功率动力场景下的长期稳定运转。
