减压阀配套钣金安装固定支架结构设计

　　这款钣金构件是减压阀配套安装体系里的核心承载固定件，主要应用在工业流体控制管路、小型气动控制回路、仪器仪表集成安装台架这类场景中，用来承托减压阀主体，同时完成阀件与安装基面的刚性连接，避免管路振动导致阀件移位、接口密封失效的问题。从实际使用场景来看，这类支架往往需要适配减压阀的不规则外形，既要留出阀件调节旋钮、流体进出口的操作与接管空间，还要保证自身在长期受振动、温度交变的工况下不会出现形变松脱。

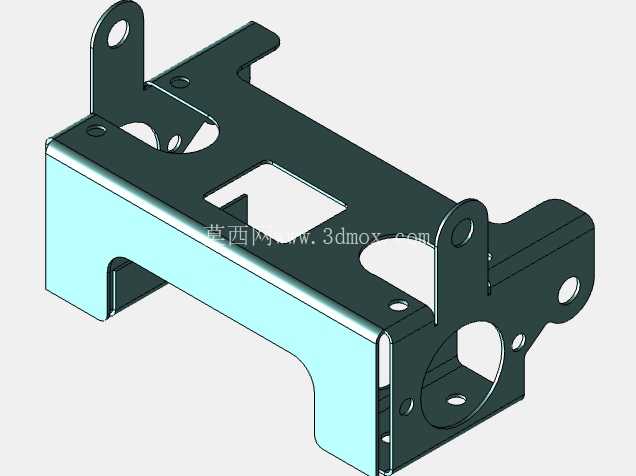

　　设计过程中首先围绕减压阀的安装点位做了定位基准匹配，支架上的多个圆孔分别对应阀件本体的安装螺孔、支架自身与安装基面的固定孔位，其中带翻边的安装耳是特意做的加强结构——普通平板冲孔的耳片在反复受侧向力时容易在孔位处出现应力开裂，翻边结构相当于在孔位周边增加了局部刚度，不需要额外增加板材厚度就能提升抗疲劳强度，也能让螺栓安装时的贴合面更平整，避免锁紧时出现滑牙或者应力集中。支架侧面的大尺寸开孔是为了避让减压阀的调节端结构，让操作人员可以直接在支架外侧完成压力调节操作，不需要额外预留操作间隙，能有效压缩整个阀组安装后的占用空间；中间的方形缺口则是为了避让阀件上的流体出口接头，同时兼顾布线需求，如果配套的减压阀带压力传感信号线，这个缺口可以直接作为走线通道，避免线材被支架边缘割破。

　　从成型工艺来看，整个支架采用单张钣金板材经冲压、折弯工序一体成型，没有额外的焊接拼接结构，折弯处的圆角半径匹配板材厚度做了适配，避免折弯时出现外侧拉裂、内侧起皱的问题。折弯形成的L型支撑立面刚好贴合减压阀的侧部安装面，立面与底板的垂直度公差控制在0.1mm以内，保证阀件安装后不会出现倾斜，避免进出口管路出现强制对接的内应力。支架的安装边界尺寸经过适配优化，整体宽度刚好匹配常规仪表安装导轨的安装孔距，既可以直接通过耳片上的孔位固定在平面安装板上，也能搭配卡扣件固定在标准DIN导轨上，适配不同的安装场景需求。

　　在结构细节处理上，支架所有外露的板材边缘都做了去毛刺处理，避免安装维护时划伤操作人员，也不会割伤配套的管线绝缘层。板材厚度的选择经过受力校核，在承受减压阀自重加上管路振动带来的交变载荷时，支架的最大形变量控制在0.05mm以内，不会因为形变导致阀件安装同轴度超差。不同于通用型的平板安装支架，这款结构特意做了局部下沉的折弯边，相当于在支架底部形成了加强筋结构，提升了整体的抗扭刚度，即使安装基面存在轻微的不平整，支架也不会因为螺栓锁紧出现翘曲变形，保证阀件的安装精度。

　　实际选型使用时，这类钣金支架不需要额外做表面处理，如果应用在有腐蚀的工况环境，可以直接在板材基础上做镀锌或者喷塑处理，基础结构不需要做调整。支架上的各个孔位都预留了足够的螺栓安装间隙，即使阀件本体的安装孔位存在轻微的铸造公差，也能顺利完成装配，不需要现场二次扩孔修改。整个结构没有多余的冗余设计，在满足安装强度、操作空间、装配适配性的前提下，尽可能压缩了材料用量，兼顾了加工成本与使用性能，适合批量冲压生产，配套在批量出货的减压阀组件中作为标准安装配件使用。
