摩托车通风浮动式前制动刹车盘结构

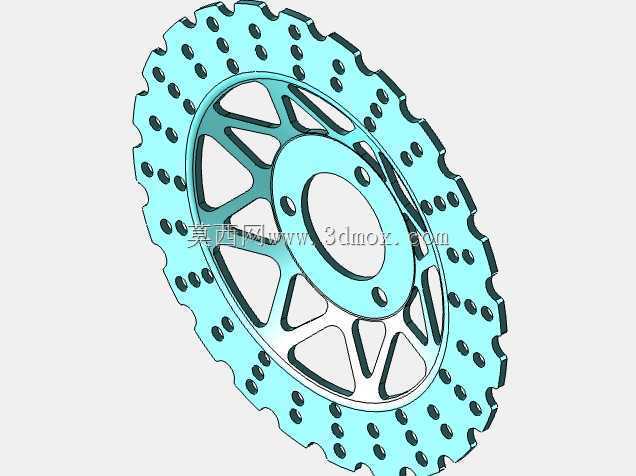

　　这款制动盘主要适配中小排量跨骑、踏板类摩托车的前轮制动回路，日常通勤、非铺装路面轻度越野场景下都能覆盖使用需求，属于前轮碟刹系统的核心摩擦受力部件，工作时配合制动卡钳的夹紧动作，将车轮转动的动能通过摩擦转化为热能散出，实现车辆减速、驻车的制动功能。从结构设计来看，整体采用环形分体布局，中心安装基座与外圈摩擦环通过辐条式连接筋衔接，既保证了整体结构强度，也预留了足够的形变缓冲空间，避免频繁制动产生的热胀冷缩应力导致盘体翘曲变形。外圈摩擦环边缘采用波浪形轮廓设计，相比传统正圆形盘体，在相同外径下能获得更大的散热接触面积，同时转动过程中可以主动切割气流，强化空气对流散热效率，降低连续制动后的热衰减幅度；摩擦环表面均匀排布多组圆形散热通孔，

　　一方面能进一步提升散热效率，另一方面可以在制动过程中刮除刹车片表面附着的磨屑、粉尘，避免硬质颗粒夹在摩擦副之间造成盘体异常磨损，同时雨天行驶时能快速破除摩擦面的水膜，缩短湿滑路面的制动响应距离。中心安装区域设置了对应轮毂安装位的定位孔，安装时与前轮轮毂的定位凸台精准配合，保证盘体与车轮的同轴度，避免转动时出现偏摆、抖动问题；连接基座与外圈摩擦环之间的辐条采用三角形镂空结构，在满足抗扭、抗冲击强度要求的前提下，尽可能降低了部件自重，减少前轮的簧下质量，提升悬挂系统的响应灵敏度。设计过程中需要严格控制安装孔的位置度公差，以及摩擦环两端面的平面度、平行度公差，避免装车后出现刹车抖动、异响等问题；

　　摩擦环的厚度尺寸需要匹配对应卡钳的刹车片行程，预留合理的磨损余量，保证全生命周期内的制动可靠性；整体外径尺寸需要匹配前轮轮毂的安装边界，避免与轮辐、挡泥板等周边部件发生运动干涉。这类制动盘在实际装车验证时，还需要重点考核高速制动下的动平衡表现，以及反复冷热循环后的尺寸稳定性，确保不同工况下的制动手感一致性，不会因为长时间下坡连续制动出现制动力度大幅衰减的问题。
