直列四缸发动机曲轴结构设计方案

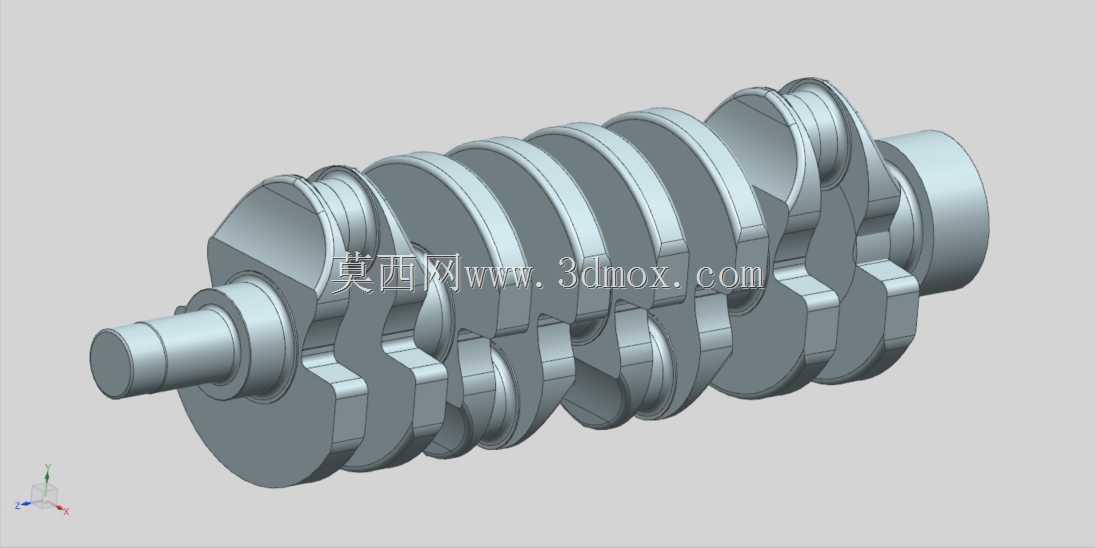

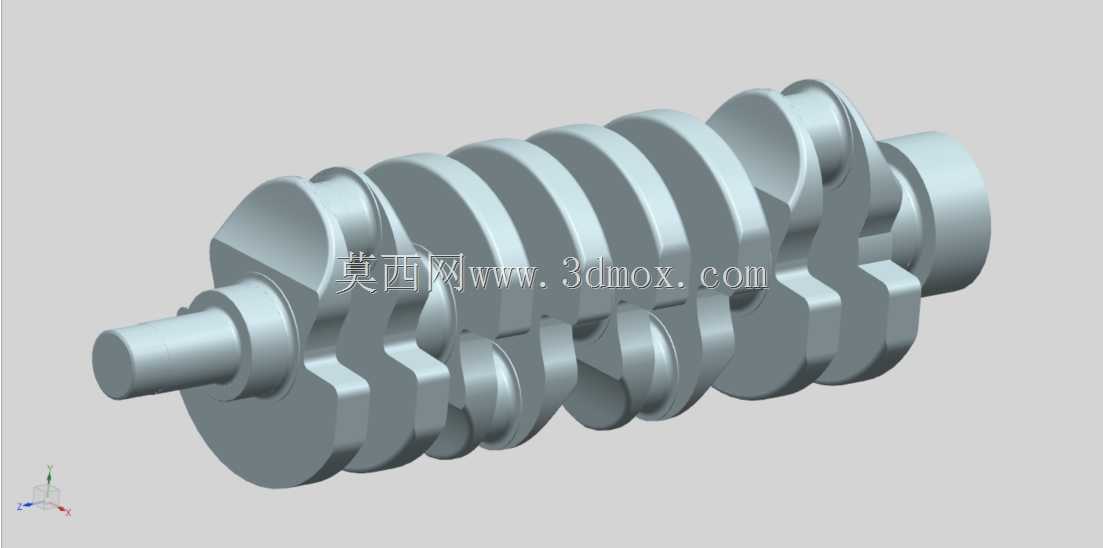

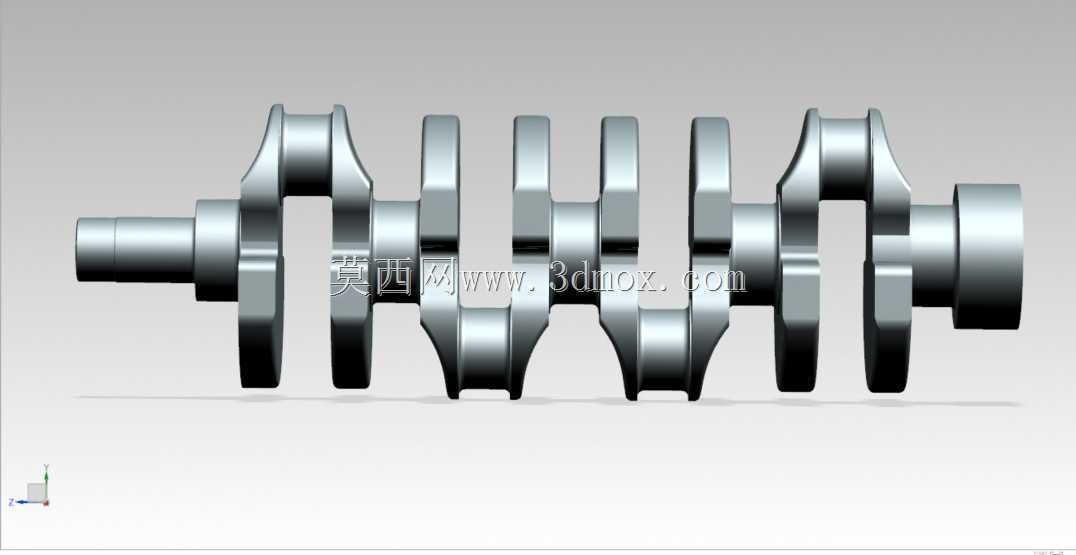

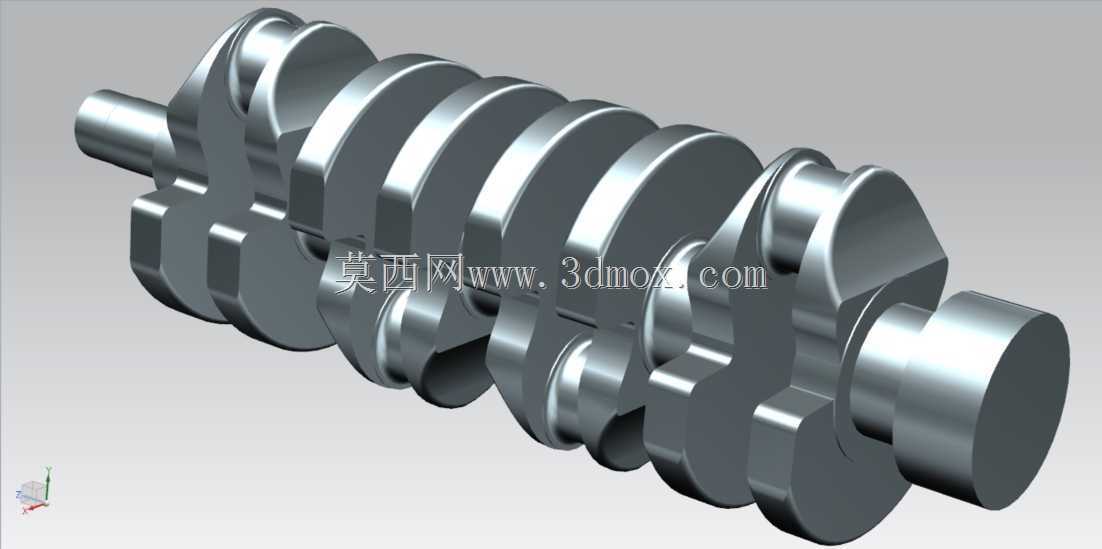

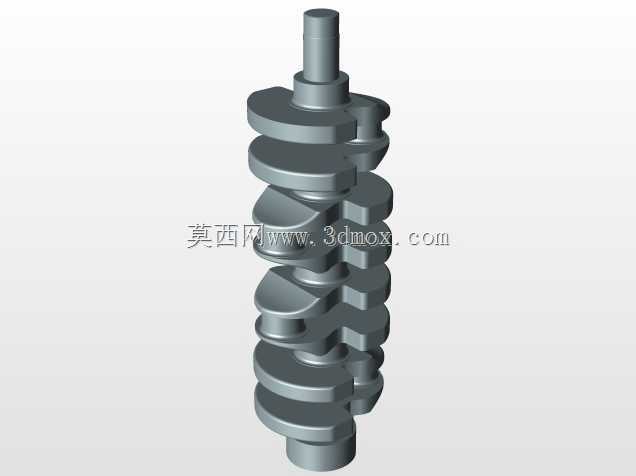

　　作为发动机核心动力转换部件，曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用，这套四缸曲轴的三维结构完全匹配量产直列四缸内燃机型的装配需求，可直接用于动力总成的结构验证、装配干涉检查以及运动仿真分析环节。从实际装车场景来看，这类曲轴广泛适配家用乘用车、轻型商用车辆的小排量动力单元，也可经过材质与平衡调校后用于小型工程机械、固定式发电机组的动力输出端，是内燃动力系统中承受交变载荷最复杂的零部件之一。设计阶段首先围绕四缸机的点火顺序完成曲柄销的相位排布，相邻缸曲柄销互错180度，保证各缸做功行程均匀错开，让动力输出的平顺性达到最优，同时平衡重的排布完全对应各曲柄销的离心力方向，在曲轴高速旋转时抵消活塞连杆组带来的往复惯性力，

　　减少整机振动与轴承载荷。从结构细节来看，曲轴两端分别预留了前端轮系安装轴颈与后端飞轮连接法兰，前端轴颈的直径与长度匹配正时齿轮、减振器、水泵皮带轮的安装空间，轴肩位置设计有标准的密封件安装槽，可适配常用的骨架油封结构，避免机油渗漏；后端法兰的螺栓孔位采用圆周等距排布，定位止口的尺寸公差与飞轮中心孔严格匹配，保证动力输出的同轴度。各主轴颈与曲柄销的过渡位置均采用大圆角过渡设计，避免应力集中导致的疲劳断裂，油道孔采用斜向贯通设计，从主轴颈表面直达曲柄销工作面，可将主油道的压力机油直接输送到连杆轴承摩擦面，保证高转速工况下的润滑可靠性。安装边界上，主轴颈的中心距完全对应缸体主轴承座的同轴度要求，各曲柄的回转半径严格匹配活塞行程设计，

　　曲柄旋转时的最大外轮廓不会与缸体曲轴箱内壁、连杆大端发生运动干涉，平衡重的外形尺寸也预留了足够的机油回流空间，不会对曲轴箱内的机油回流造成阻碍。建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，主轴颈与主轴承的配合间隙、曲柄销与连杆轴承的配合间隙都符合量产发动机的设计规范，可直接用于后续的工程图转化、数控加工程序编制，也可作为教学演示模型用于曲柄连杆机构的工作原理展示，帮助从业者理解曲轴的动力传递逻辑与结构设计要点。
