带防护链螺帽的车载24伏电源插座结构

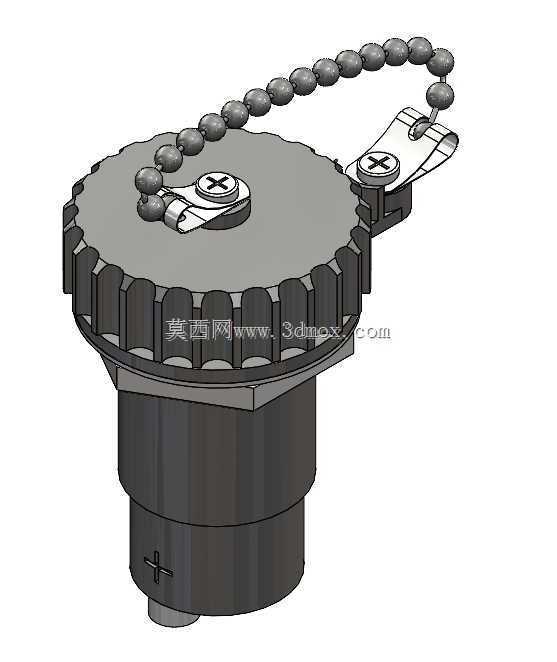

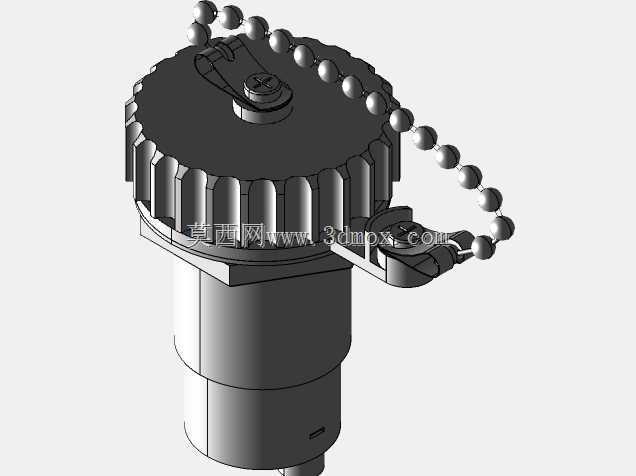

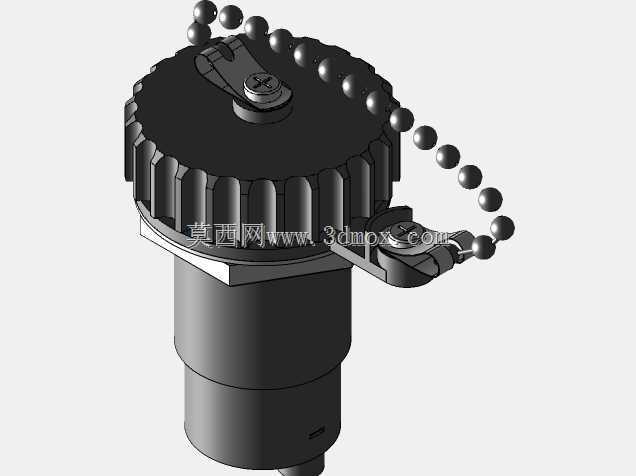

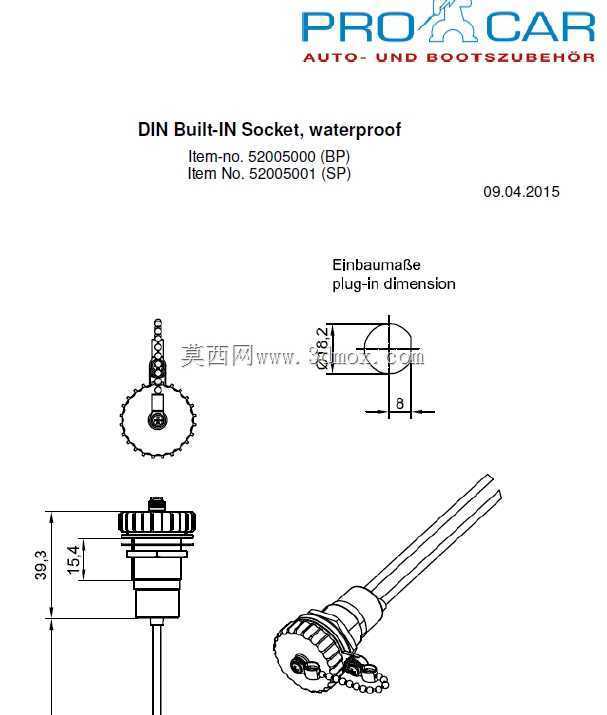

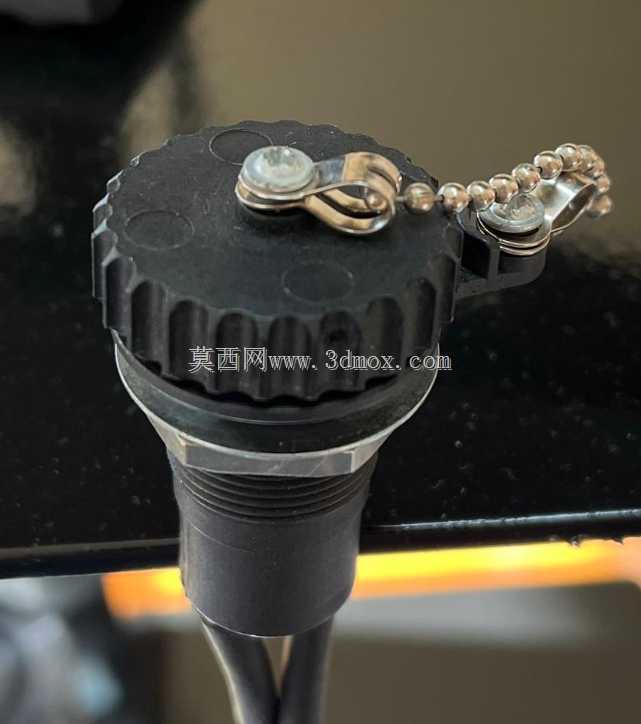

　　这款带螺帽的24伏电源插座，主要面向重型商用车、工程作业车辆、特种改装装备的车载直流供电场景设计，这类场景下车辆长期处于颠簸、多尘、易溅水的作业环境，普通无防护的点烟器式电源插座很容易出现触点氧化、异物进入短路、防护盖脱落丢失的问题，直接影响车载外接设备的供电可靠性。从实际使用需求出发，这款插座采用了圆柱式嵌入安装结构，主体下部为插接安装段，外壁做了限位台阶，安装时直接卡入车辆仪表台、侧围护板或者设备舱面板的预制开孔内，配合后部的固定结构即可完成装配，不需要额外设计复杂的安装支架，适配常见的车载面板开孔尺寸，安装边界清晰，不会和面板后部的线束、加强筋产生干涉。顶部的滚花螺帽是核心防护结构，不使用供电接口时，将螺帽旋合在插座上部，

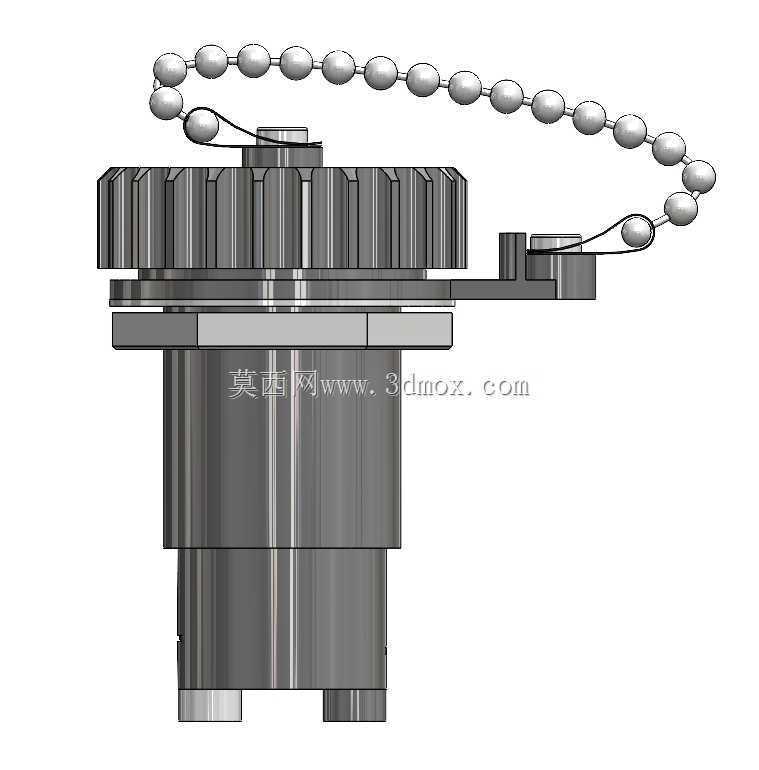

　　就能完全遮盖内部的导电插接口，阻挡灰尘、泥水、金属碎屑进入插座内部，避免触点污损或者短路故障；螺帽和插座本体之间通过金属珠链连接，珠链两端分别固定在螺帽和插座侧边的固定片上，完全避免了日常使用中螺帽拆卸后随手放置导致的丢失问题，哪怕车辆长期在野外作业，也不会出现防护件遗失的情况。插座本体下部的极性标识清晰，正负极位置做了明确的结构区分，装配线束时不会出现正负极接反的问题，内部的导电接触件采用弹性抱紧结构，插入匹配的24伏电源插头后，接触电阻稳定，在车辆持续颠簸的工况下也不会出现接触不良、供电中断的问题。建模过程完全按照实物零件的装配关系还原，螺帽的滚花防滑齿距、珠链每一节的转动配合、侧边固定片的弯折角度、

　　安装段的限位台阶尺寸都和实物一致，不管是做车载电气系统的布局选型，还是做改装设备的供电接口结构验证，都可以直接参考模型的尺寸边界做装配校核，不需要额外反复测量实物尺寸。滚花螺帽的侧面齿形做了等距分布，徒手拧动时摩擦力足够，哪怕操作人员戴着手套也能顺利完成螺帽的开合操作，不会出现打滑拧不动的情况；珠链的长度经过合理设计，螺帽旋开后不会垂落遮挡周边的其他按键或者接口，也不会因为长度过短影响插头的正常插拔。插座上部的两个十字固定件，既起到了固定内部接触组件的作用，也和珠链的固定点位做了结构整合，没有额外增加多余的零件，整体结构紧凑，在有限的安装空间内实现了防护、连接、导电的全部功能，适配24伏车载电气系统的供电需求，能够为车载GPS、作业照明、检测设备、外接充电装置提供稳定的直流供电接口。
