直列四缸内燃发动机曲柄连杆配气结构

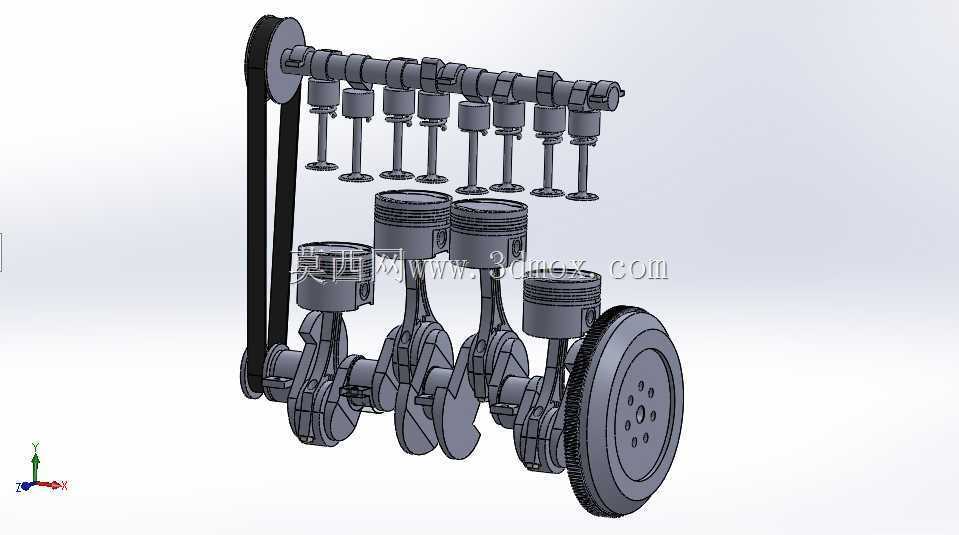

　　这套直列四缸动力单元结构，覆盖了内燃发动机从配气到动力输出的核心传动链路，在民用乘用车、小型工程机械、通用发电机组的动力选型场景中，这类结构是小排量动力段的主流配置，其结构成熟度直接决定整机的运转平顺性与维护成本。从结构设计逻辑来看，整套模型还原了量产机型的核心装配关系：正时同步带衔接曲轴前端带轮与凸轮轴端带轮，严格保证气门开闭时序与活塞上下止点的相位匹配，避免运转过程中出现气门撞活塞的干涉问题；进排气门组沿凸轮轴轴向等距排布，对应四个气缸的燃烧室位置，凸轮型线的升程设计直接决定进气充量与排气效率，建模时保留了气门弹簧、挺柱的装配间隙，符合实际装配中的公差预留要求。曲柄连杆部分采用全平衡式曲轴设计，四个曲柄销错开90度相位，

　　保证四个气缸的做功行程均匀间隔180度曲轴转角，运转时的一阶、二阶惯性力可通过曲轴平衡块抵消大部分振动，降低整机的NVH表现；活塞部分保留了活塞销、连杆的铰接结构，连杆大头采用剖分式设计匹配曲轴曲柄销的装配要求，对应量产机型的连杆螺栓紧固位结构也做了还原，可直接用于装配工艺的模拟验证。后端集成的飞轮结构一方面用于储存做功行程的转动惯量，保证曲轴在非做功行程的连续运转，另一方面飞轮端面的齿圈结构对应启动电机的啮合位，可还原启动过程的动力传递路径。从安装边界来看，整套结构的轴向尺寸沿曲轴方向排布，四个气缸的中心距符合小排量直列四缸机型的常规设计范围，正时侧与飞轮侧的端面预留了附件安装位，可拓展安装机油泵、水泵、发电机等前端附件轮系，

　　缸体结合面的位置对应气缸垫的安装边界，可直接用于整机总装的干涉检查。对于结构设计从业者而言，这套模型可用于验证曲柄连杆机构的运动仿真，核对配气相位的匹配关系，也可作为教学场景中讲解四冲程发动机工作原理的直观演示载体，建模时所有运动副的铰接关系都按实际工况设置，可直接导入仿真环境完成运动学、动力学的初步验证，无需额外调整装配约束。
