HD拖车轮轴轮毂结构设计方案

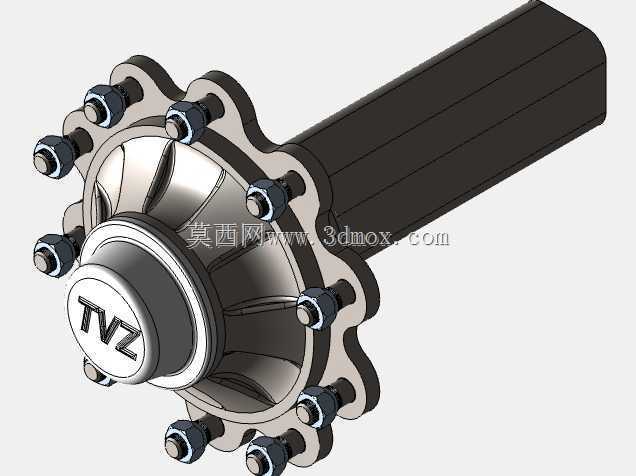

　　这款轮轴轮毂组件主要适配中小型拖挂类行走设备，常见于厂区物料转运拖车、农用短途拖挂单元、旅居小拖挂底盘的行走端装配场景，作为车桥与车轮之间的核心传力部件，承担整车载荷传递、行走扭矩输出、轮端转动支撑的核心作用，直接决定拖挂设备行走过程的稳定性与承载可靠性。从结构设计逻辑来看，该轮毂采用10螺栓均布的连接布局，匹配M22X1.5规格的方轴连接接口，安装面边界尺寸为100X100，能够适配对应规格的制动鼓、轮辋安装孔位，螺栓沿法兰盘圆周等距排布，可将轮端承受的径向载荷、冲击载荷均匀分散到每个连接点，避免局部应力集中导致的连接失效问题。轮轴部分采用一体式长轴结构设计，与轮毂主体配合后可直接对接车桥端的轴承位，

　　减少中间转接零件带来的装配累积误差，轴身的圆柱度、同轴度公差需严格控制在行走部件的通用精度范围内，保证转动过程无偏摆、无异常抖动。轮毂端盖位置做了凸起标识位，既可以作为装配对位的参考标记，也能在端盖内部预留润滑脂存储空间，为内部轴承提供持续润滑，降低日常维护频次。法兰盘边缘采用波浪形轮廓设计，并非规则圆形结构，这种设计可以在保证螺栓安装位强度的前提下，适当降低法兰盘整体重量，同时为螺栓拆装预留足够的扳手操作空间，避免装配时工具与法兰边缘发生干涉。在实际选型适配过程中，需要重点核对方轴的配合公差、螺栓孔的分布圆直径、安装面的平面度参数，确保与配套车桥、轮辋的安装边界完全匹配，装配时需按照对角线顺序依次拧紧连接螺栓，

　　保证每个螺栓的预紧力均匀一致，避免运行过程中出现螺栓松动、轮毂偏磨的问题。该结构的设计充分考虑了拖挂设备非道路行驶的复杂工况，能够承受一定程度的颠簸冲击载荷，连接刚性足以支撑常规拖挂载荷下的持续行走需求，轮端的密封结构可以阻挡行驶过程中泥沙、水渍进入轴承配合位，延长轮端部件的整体使用寿命。
