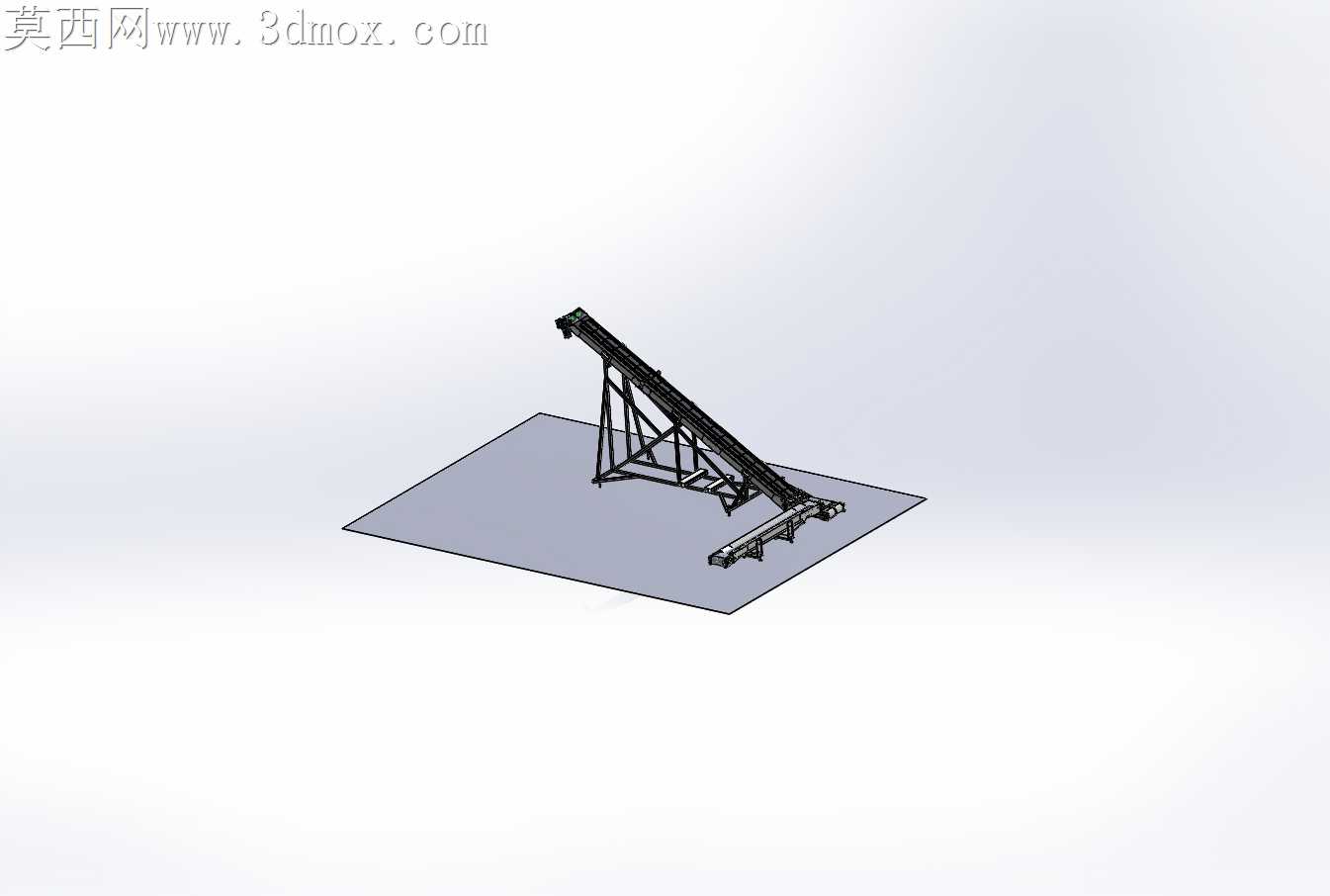

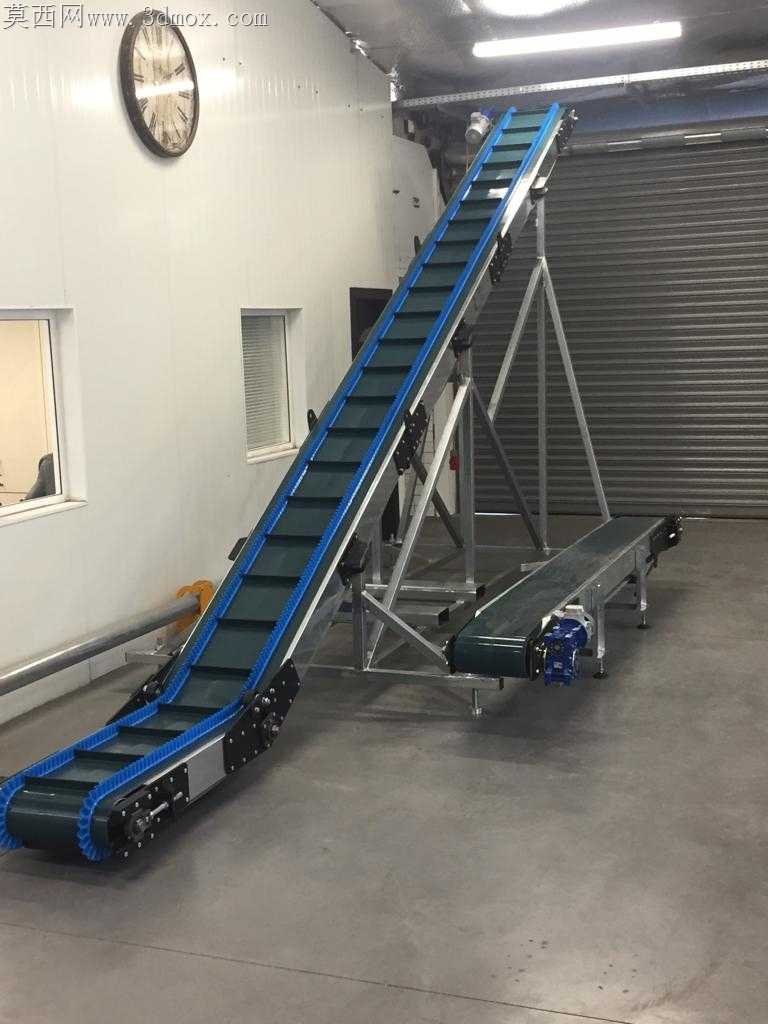

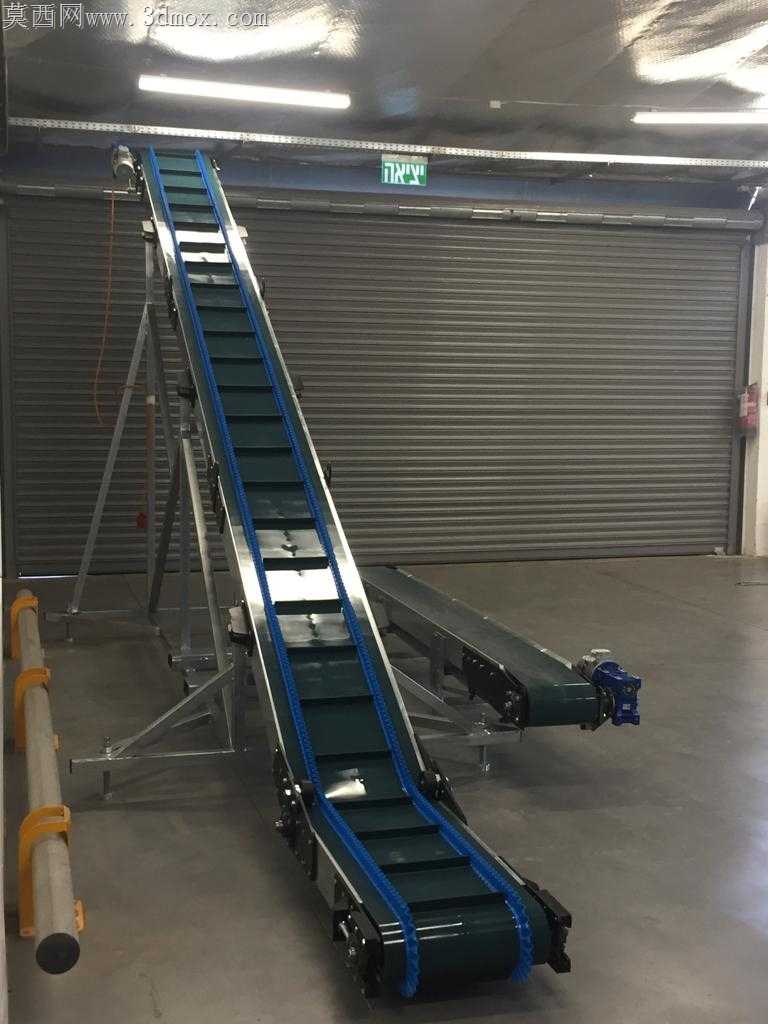

带水平接驳段的爬坡挡边皮带输送装置

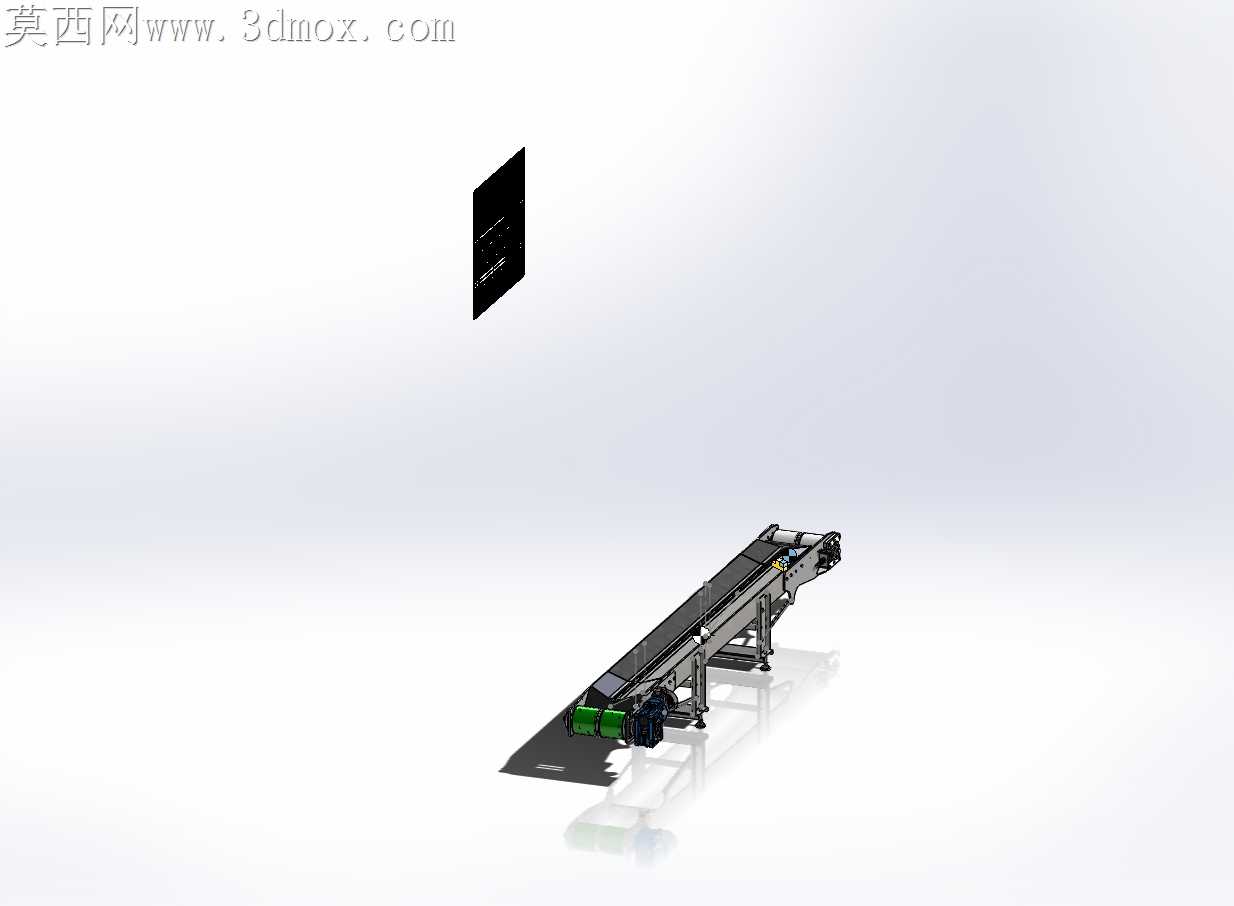

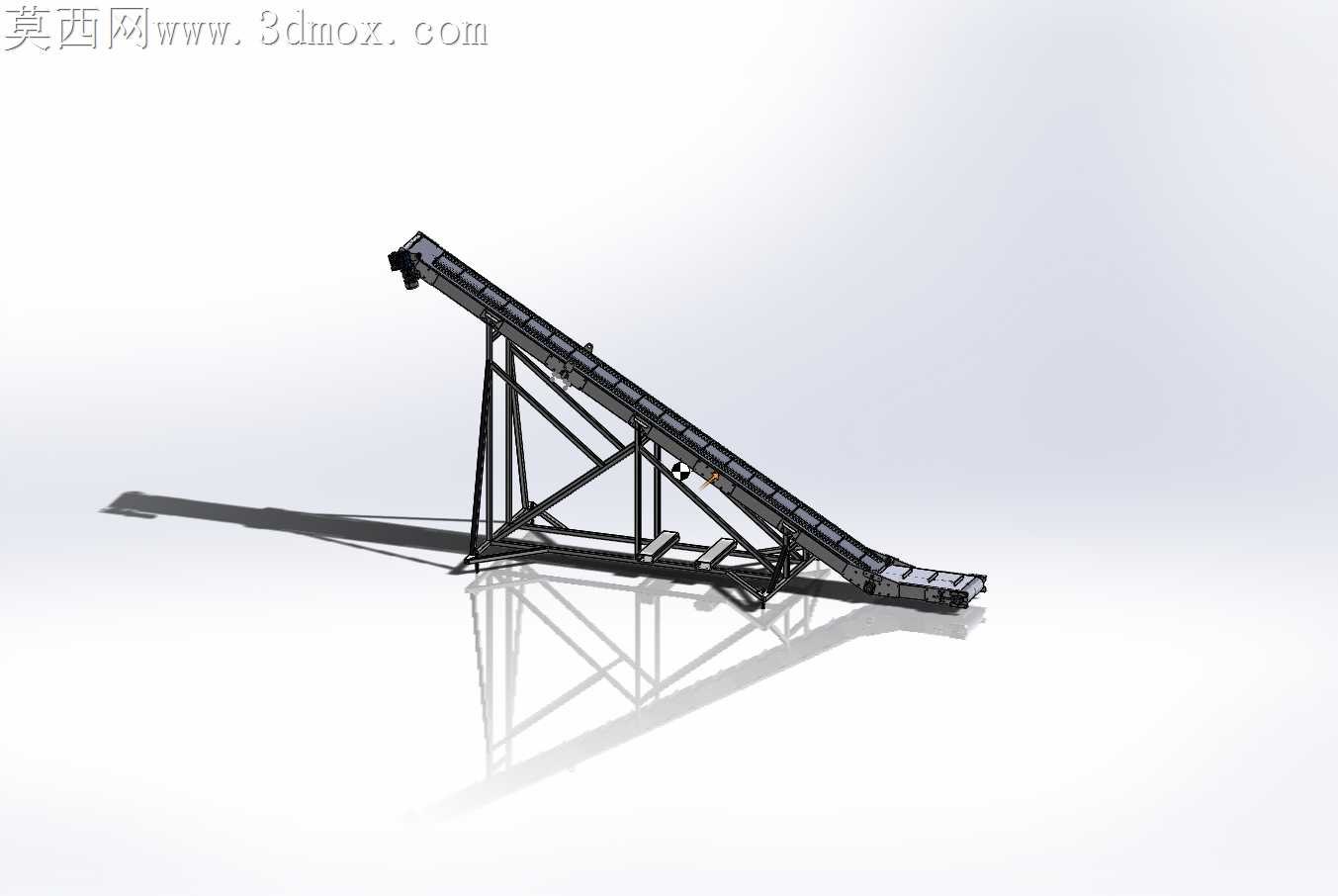

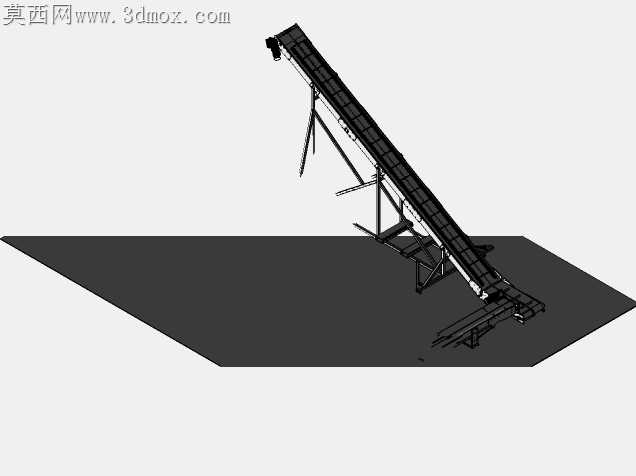

散料爬坡输送最容易出现的撒料、皮带跑偏问题，往往出在倾斜段与水平段的衔接位置，这款输送装置的结构设计刚好对准了这类现场加工装配的核心痛点。倾斜段机架采用方管桁架式支撑，没有用整块钢板做侧封，一方面降低了整机组装后的自重，另一方面给托辊的后期调整留出了足够操作空间，现场安装时不需要额外切割护板就能调整托辊倾角，适配不同粒度物料的输送角度需求。挡边皮带的裙边高度与横隔板间距做了匹配设计，横隔板的折弯角度不是垂直于皮带表面，而是顺着爬坡方向做了5度的倾角偏移，这个细节能避免物料在提升过程中顺着隔板缝隙向下滑落，尤其是输送颗粒状、小块状散料时，不会出现底部积料反复摩擦皮带的问题。下端水平接驳段的驱动辊筒做了腰鼓形加工处理，辊筒中间直径比两端大2毫米，这个微小的加工公差能让皮带在运行过程中自动对中，不需要额外加装复杂的纠偏装置，降低了后期维护的配件成本。倾斜段与水平段的衔接位置没有采用硬连接焊接，而是用可调角度的铰接座固定，现场安装时可以根据上下游设备的高度差，在25度到40度的范围内调整爬坡角度，不需要重新切割焊接机架，适配不同车间的布局需求。机架支脚底部预留了膨胀螺栓安装孔，同时搭配了可调高度的脚杯，地面不平整时可以单独调整每个支脚的高度，保证机架整体处于水平状态，避免皮带因为机架倾斜出现单侧跑偏的问题。皮带内侧的导向条与机架上的导向槽做了间隙配合，单边预留1毫米的装配间隙，既不会因为间隙过小出现导向条摩擦发热的问题，也不会因为间隙过大导致皮带在重载时出现横向窜动。尾端的张紧装置采用螺杆式调节，两个调节螺杆的同轴度公差控制在0.2毫米以内，张紧时不会出现辊筒偏斜的问题，现场调试时只需要同步旋转两侧的调节螺母，就能快速调整皮带张紧度，不需要反复测量辊筒的平行度。水平接驳段的长度刚好匹配常规包装设备、分拣设备的进料口高度，不需要额外加装过渡溜槽，物料能直接从爬坡段平稳过渡到水平段，减少物料跌落产生的破损与粉尘。
