越野改装款帕杰罗SUV外观结构设计

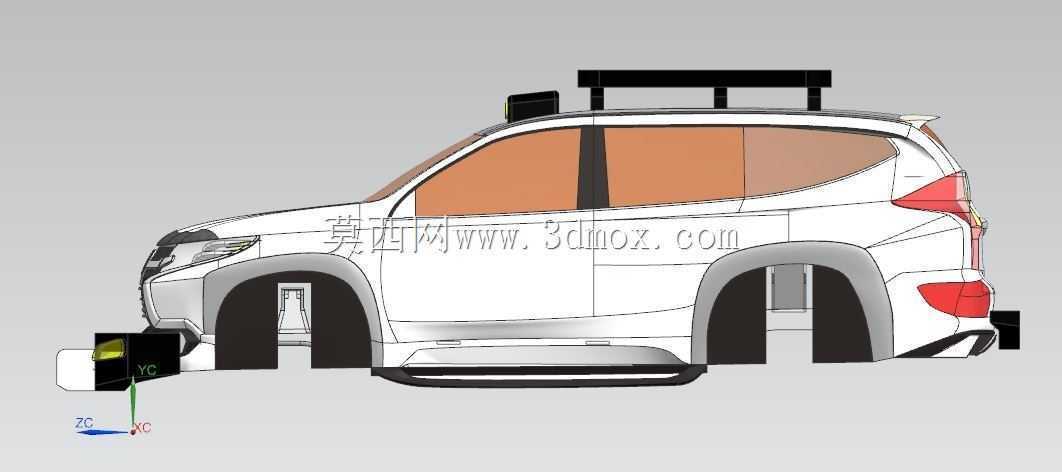

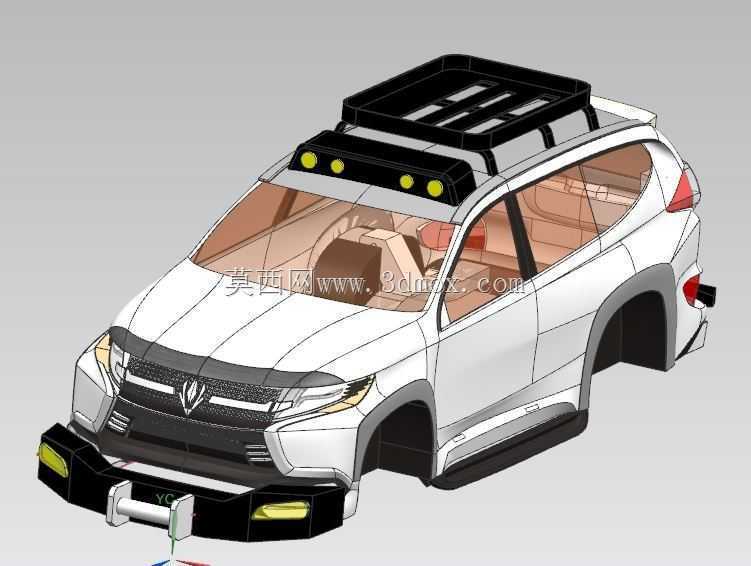

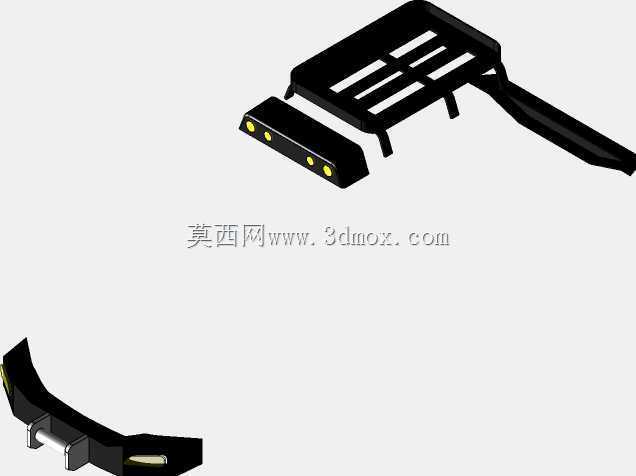

　　这款针对帕杰罗打造的越野改装外观结构，主要面向非铺装路面穿越、户外长途自驾的应用场景，适配复杂路况下的车身防护与户外载物需求，区别于城市通勤用SUV的原厂外观配置，所有加装结构均围绕越野场景的实际使用痛点设计。从结构设计思路来看，首先针对车头易受飞石撞击、低矮障碍物剐蹭的问题，设计了分体式钢制前护杠结构，护杠预留了绞盘安装位与辅助灯安装点位，护杠下缘做了接近角优化处理，避免越野爬坡时剐蹭杠体，同时护杠与原厂车架纵梁的安装点位完全匹配，不需要额外切割原厂车身结构，安装边界控制在原厂前保险杠外廓范围内，不会超出车身宽度法规要求。车顶部分设计了模块化重载行李架，行李架采用镂空框架结构，在保证整体承载强度的前提下降低自身重量，

　　框架的横杆间距按照常规越野装备的固定尺寸设计，可直接固定车顶帐篷、备用油桶、脱困板等户外装备，行李架前端集成了四粒辅助射灯的安装基座，走线位置预留了防水穿线孔位，避免后期加装射灯时破坏车顶密封结构。车身侧部保留了原厂轮拱的基本轮廓，加装了宽体轮眉结构，轮眉外扩尺寸刚好匹配升高后更换大尺寸越野轮胎的转动边界，避免轮胎在大行程压缩、转向时剐蹭轮拱内衬，侧裙位置加装了硬质侧踏，既方便乘客上下升高后的车身，也能在侧面遇到障碍物时提前防护车门下沿。整个外观改装结构的尺寸控制严格遵循车辆改装的通用边界，所有加装部件的突出量均控制在法规允许范围内，各部件之间的安装间隙预留了车辆行驶时的震动位移量，避免越野工况下部件之间产生干涉异响。

　　建模过程中还原了车身曲面的原厂数据，所有加装件的贴合面都做了随形处理，保证安装后与车身曲面的贴合度，减少缝隙过大带来的风噪与积尘问题，同时各加装部件都预留了后期维护的拆装空间，不需要大面积拆解周边原厂部件即可完成单个配件的更换。
