鼓形嵌入式门锁锁体结构三维设计

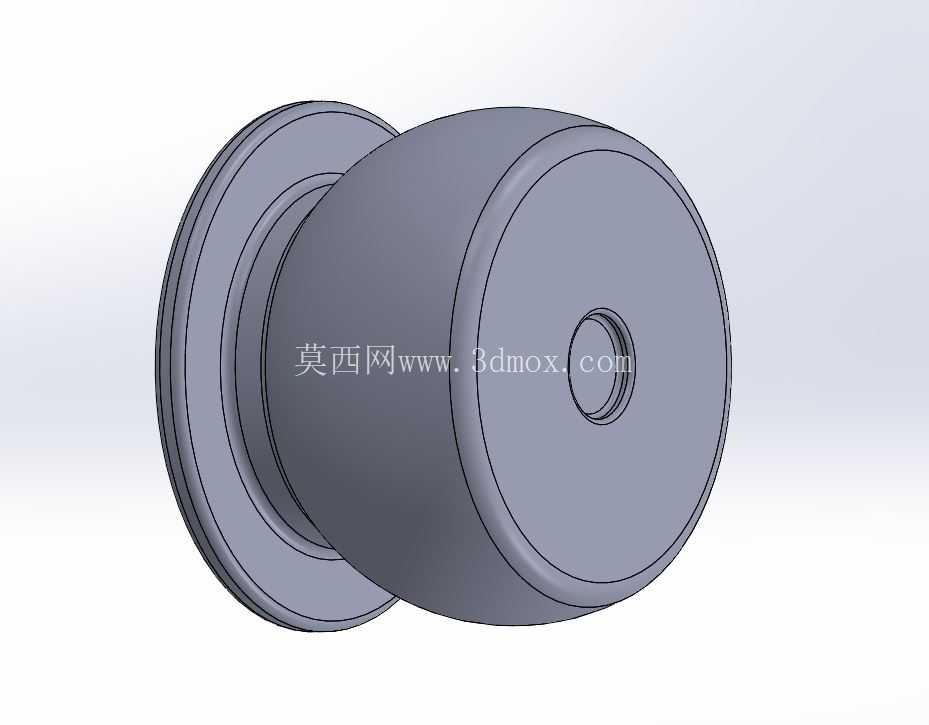

　　日常民用与商用场景中，嵌入式门锁的应用覆盖木质室内门、金属柜体门、小型设备舱门等多种安装载体，这类锁具的核心需求是在实现可靠锁止的同时，尽可能减少外露结构，避免突出部件剐蹭过往人员或搬运物品，同时兼顾安装后的外观整体性。本次设计的鼓形锁体结构，正是针对薄型安装基面的使用需求优化，区别于传统球形锁突出安装面的结构，整体采用上下收窄、中部外鼓的回转体造型，中部鼓形段作为握持施力的操作区域，无需额外加装外凸把手，转动锁体即可完成锁舌的伸缩动作。

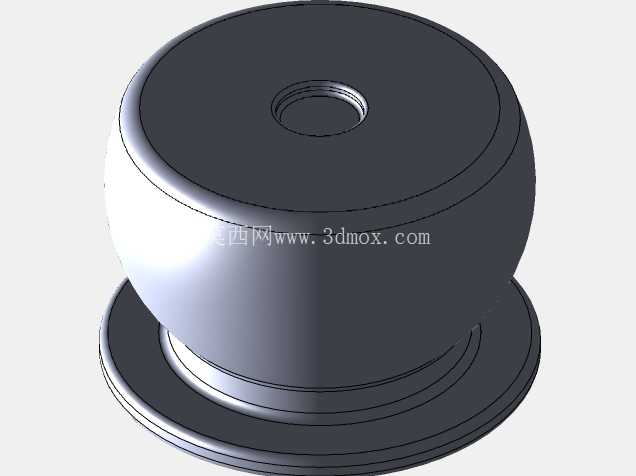

　　从结构设计逻辑来看，锁体整体采用同轴回转布局，顶部中心设置的同轴内孔用于穿装锁芯传动杆，将锁芯的转动扭矩传递至底部的锁舌驱动机构，内孔周边做了0.5mm的倒角处理，既方便装配时传动杆的快速导入，也能避免长期使用过程中孔口锐边磨损传动杆表面镀层。顶部平面与中部鼓形面之间采用R12的大圆弧过渡，没有尖锐棱角，用户握持转动时触感顺滑，不会出现硌手的问题；中部鼓形段的最大直径为58mm，这个尺寸是经过反复验证的，既保证成年人握持时有足够的接触面积，施加转动力矩时不需要过大的握力，也不会因为直径过大导致安装后门面视觉上过于突兀。底部的法兰安装边直径为65mm，厚度为3mm，安装时法兰边完全贴合门体或柜体的安装面，通过背面的卡簧或者螺纹压圈实现轴向固定，不需要在安装面正面打外露的固定螺丝，保证了外观的整洁度。

　　安装边界方面，该锁体适配的安装基面厚度范围为12mm-22mm，对应的安装开孔直径为50mm，开孔公差控制在H11级别即可满足装配要求，不需要过高的开孔加工精度，普通木工开孔器或者金属开孔器都能完成现场开孔作业，适配现场装修、设备组装的加工条件。锁体底部的传动段直径为22mm，插入安装孔后，径向配合间隙控制在0.2mm-0.4mm之间，既保证转动时没有明显的松旷感，也不会因为间隙过小导致转动卡滞，即使安装基面存在轻微的开孔不圆问题，也能通过间隙补偿保证操作顺畅。锁体内部的传动结构采用同轴凸轮设计，转动锁体45度即可完成锁舌的完全伸出与收回，锁舌行程为12mm，足够卡入门框或柜体框的锁舌孔内，实现可靠锁止，不会因为门体与门框之间的配合间隙导致锁止失效。

　　从实际使用场景的适配性来看，这种鼓形嵌入式锁体既可以用于室内卫生间、卧室的木质门，也可以用于办公室文件柜、车间设备防护舱门、储物柜等场景，整体外露部分只有鼓形的操作段和底部的法兰边，没有突出的把手结构，在人员通行频繁的通道区域，能够避免过往人员衣物、携带的工具被把手勾挂的问题，尤其适合空间狭窄的走廊、设备间等场景。材质选择上，锁体外壳采用锌合金压铸成型，表面做哑光喷塑处理，耐磨性能好，长期触摸使用不会留下明显的指纹痕迹，也不容易出现锈蚀问题，适合潮湿的卫生间、半户外的设备舱等使用环境。内部传动部件采用工程塑料与金属件组合的结构，转动部件之间添加润滑脂，保证长期使用过程中转动手感始终顺滑，不会出现卡顿、异响的问题。

　　设计过程中还重点考虑了防误操作的结构细节，锁体转动到锁止位置和解锁位置时，内部都有定位弹珠提供轻微的档位感，用户转动时可以清晰感知到锁止到位的反馈，不需要额外拉动门体确认是否锁好；同时锁体的转动阻尼控制在0.2N·m左右，既不会因为阻尼过小导致门体震动时锁体自行转动解锁，也不会因为阻尼过大导致老人、儿童操作时需要施加过大的力。底部法兰边与安装面接触的一侧设置了一圈0.8mm深的环形凹槽，可以嵌入橡胶密封圈，当用于卫生间、户外设备舱等潮湿场景时，能够阻挡水汽、灰尘从安装缝隙进入锁体内部，延长内部结构的使用寿命。
