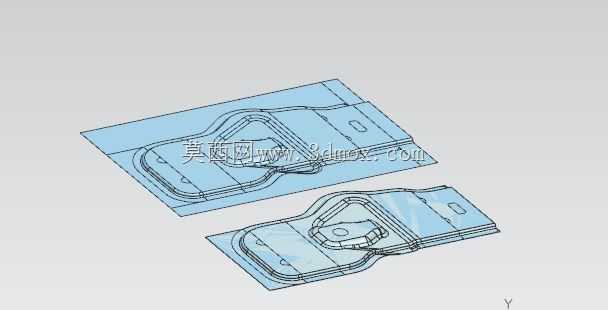

改进型搭扣锁具成形修边结构设计

　　这类搭扣结构常被用于机箱机柜、工业设备舱门、物流周转箱、户外防护设施的快速锁合场景，日常运维中无需额外工具即可完成开合操作，相比传统螺栓紧固的连接形式，能大幅降低频繁启闭场景下的操作耗时，在需要定期开启检修的设备结构中应用占比极高。从实际使用需求出发，这类搭扣的锁合行程需要控制在合理区间，行程过短会导致锁合后存在旷量，设备运行产生的振动容易引发搭扣松脱；行程过长则会提升扣合操作的力度要求，长期使用会加速搭扣弯折部位的金属疲劳，缩短整体使用寿命。本次结构优化重点针对成形修边环节做了调整，原结构在冲压成形后边部存在不规则的应力集中区，长期反复弯折的工况下，应力集中位置容易萌生裂纹最终导致断裂，优化后对搭扣的弯折过渡区做了圆弧过渡处理，

　　边部修边后预留了均匀的压合余量，既保证了搭扣与底座贴合时的密封性，也避免了锐边对安装人员造成划伤风险。从安装边界来看，搭扣底座采用平板式安装面，安装孔位的孔距做了通用化适配，可兼容市面上多数同规格搭扣的替换安装需求，无需对原有安装基面做二次打孔加工，降低了存量设备的改造成本。搭扣的锁舌部位做了限位凸台设计，扣合到位后凸台会卡入底座的限位槽内，即使设备运行过程中存在持续振动，也不会出现搭扣自行滑脱的问题。在结构建模过程中，对搭扣的弯折角度做了反复校核，保证搭扣在开启状态下不会与周边的管线、结构件产生运动干涉，闭合状态下锁合面的贴合度均匀，不会出现局部翘曲导致的锁合不实问题。针对搭扣与被连接件的接触部位，特意做了平面度公差预留，

　　即使安装基面存在小幅的平面度误差，搭扣也能通过自身的结构形变补偿误差，保证锁合的可靠性。这类搭扣的材质一般选用冷轧钢板冲压成型后做表面镀锌处理，建模过程中也预留了板材厚度的均匀公差，适配常规冲压工艺的加工精度要求，避免出现设计结构无法通过常规冲压工艺落地的问题，修边工序的余量设置也匹配了常规冲压模具的刀口间隙要求，量产时无需额外定制特殊刀具，可直接沿用现有五金冲压生产线完成加工。
