小型轮式车辆底盘转向机构结构设计

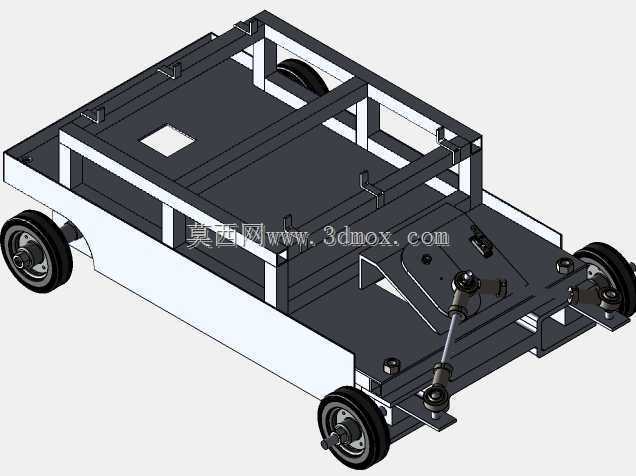

　　这套轮式行走底盘的转向结构设计，核心面向小型竞速类轮式载具的前置转向需求，在结构布局上优先考虑了转向传动的响应效率与安装维护的便捷性。从实际应用场景来看，该结构可适配小型场地赛车、教学实验用轮式移动平台、短途低速巡检载具等多种使用场景，转向机构采用拉杆式传动设计，将转向舵机的输出力矩通过球头拉杆传递至转向节，能够在有限的底盘安装空间内实现左右轮的同步偏转，同时预留了转向角度的调整余量，可根据不同的轮距需求调整拉杆长度，匹配不同的转弯半径要求。

　　底盘主体框架采用型材拼接的结构形式，上层预留了足够的设备安装平面，可布置动力电源、控制模块、载荷承载平台等组件，框架的横梁与纵梁连接位置设置了加强固定位，能够承受转向过程中产生的侧向载荷，避免框架在频繁转向动作下出现形变。行走轮采用小直径橡胶轮结构，轮轴与转向节采用销轴连接，配合深沟球轴承降低转动阻力，转向节的摆臂角度经过反复校核，确保转向过程中轮胎不会与底盘框架发生运动干涉，左右轮的转向角度差符合阿克曼转向几何要求，减少转向过程中的轮胎滑动磨损，提升转向动作的平顺性。

　　在安装边界设计上，转向舵机的安装位设置在底盘前部的居中位置，舵机输出摇臂的转动平面与拉杆传动平面保持平行，避免传动过程中出现附加力矩导致球头异常磨损；底盘的轴距与轮距参数经过匹配计算，在保证整体结构紧凑的前提下，留出了足够的悬架安装空间，后续可根据使用需求加装减震组件，适配非平整路面的行走需求。底盘底部的离地间隙经过优化，既能够满足场地内平整路面的竞速行驶需求，也可应对轻微起伏的非铺装路面，避免底盘底部的传动部件与地面发生剐蹭。

　　从设计思路层面，整套结构优先采用标准化的连接组件，球头、销轴、轮轴等零件均选用通用标准件，降低后续的加工与维护成本，框架的拼接位置预留了统一的安装孔位，可根据后续的功能拓展需求加装传感器支架、外壳固定位等附属结构，不需要对主体框架进行二次加工。转向拉杆的长度调节结构采用螺纹配合锁紧螺母的形式，调试完成后可通过锁紧螺母固定长度，避免行驶过程中拉杆松动导致转向参数偏移，整体结构没有冗余的设计部件，在满足转向功能与结构强度要求的前提下，尽可能压缩了整体重量，提升载具的动力利用效率。
