偏心轮式钻孔定位工装结构设计

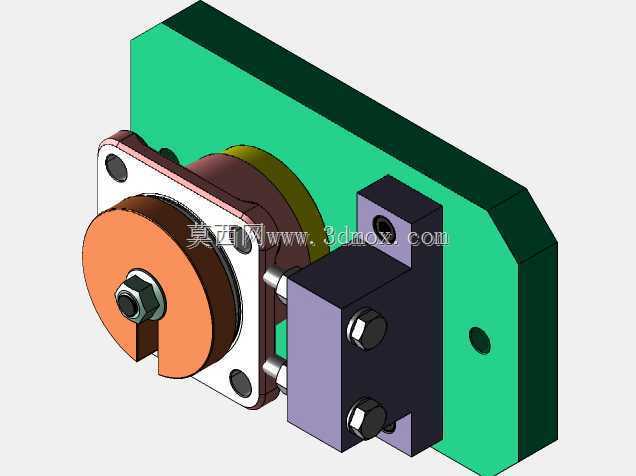

　　这套钻孔定位夹紧机构，主要应用于小型回转类、盘类零件的径向钻孔工序，常见于普通钻床、台式钻床的批量小件加工场景，替代传统手虎钳、压板装夹的低效方案，能大幅缩短单件装夹辅助时间，同时保证钻孔位置的重复定位精度。从结构布局来看，整套机构以立式安装板作为承载基体，安装板上预留了设备连接孔与定位销孔，可直接固定在钻床工作台面或者专用工装底座上，安装边界适配多数中小型台钻的工作台T型槽间距，不需要额外改造设备接口。夹紧单元采用偏心轮手动夹紧结构，橙色偏心轮通过六角螺母锁紧在转轴上，操作时扳动偏心轮即可快速实现工件的压紧与松开，相比螺旋夹紧结构，单件装夹行程更短，操作力更小，适合节拍较快的批量加工场景。定位侧采用带法兰的定位座，

　　紫铜色衬套嵌装在定位座内部，可根据待加工工件的内孔或者外圆尺寸更换不同规格的衬套，适配一定直径范围内的盘类、轴类零件装夹，不需要整体更换工装主体。紫色的钻模板通过两个内六角螺栓固定在安装板上，钻模板上的钻套孔与定位工位的钻孔位置严格对中，钻孔时钻头沿钻套进给，能有效避免钻头偏摆，保证孔位的位置度与孔径精度，同时钻模板可根据钻孔位置的不同进行更换，拓展工装的加工适配范围。设计过程中优先考虑了操作空间的合理性，偏心轮的操作侧预留了足够的扳手操作空间，不会与钻床主轴、钻头进给路径产生干涉，排屑空间也做了预留，钻孔产生的切屑可顺着安装板与定位座的间隙排出，不会堆积在夹紧定位区域影响装夹精度。整套机构的运动部件没有复杂的传动结构，

　　日常维护只需要定期在偏心轮转轴、衬套配合面加注润滑脂即可，故障率低，适合车间生产现场的长期高频使用。在装夹刚性方面，安装板采用足够厚度的板材加工，钻模板与定位座的连接面经过铣削加工保证贴合精度，夹紧力的作用点直接对准工件的支撑位置，避免装夹时工件产生翘起变形，能满足普通钢件、铝件、铜件等常见金属材料的钻孔加工受力要求，钻孔过程中不会出现工件松动、位移的问题。
