斜置式重力滑落性能测试工装结构

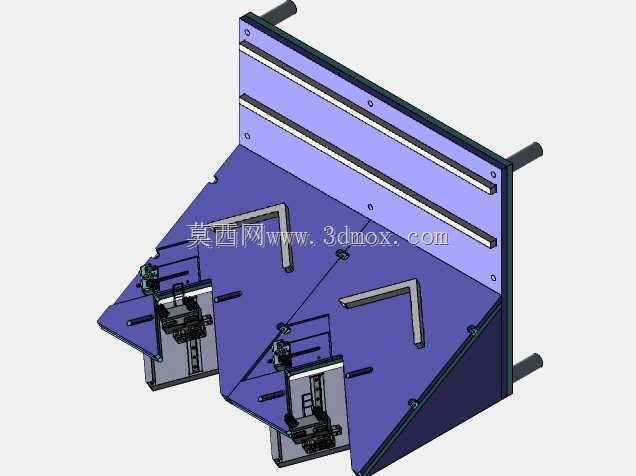

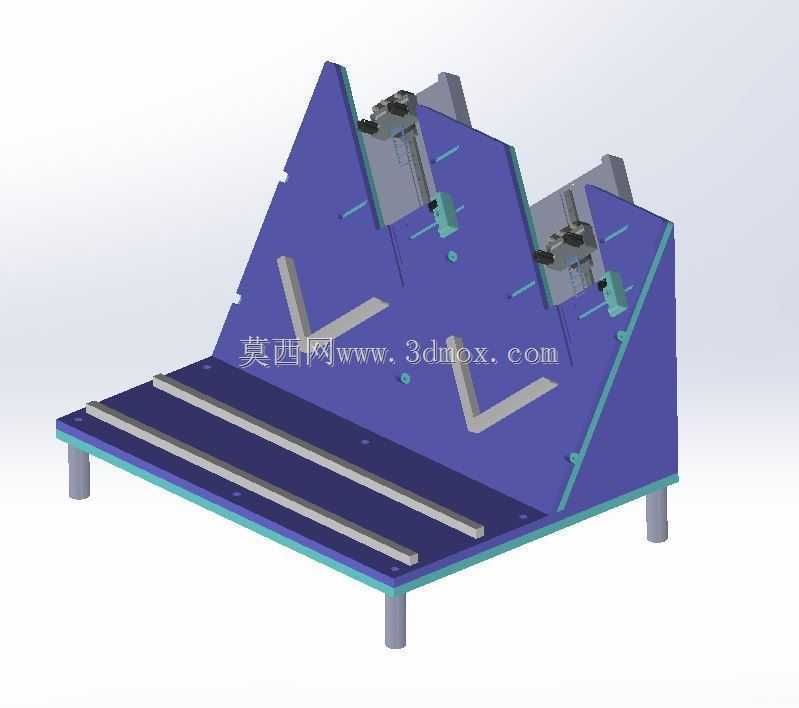

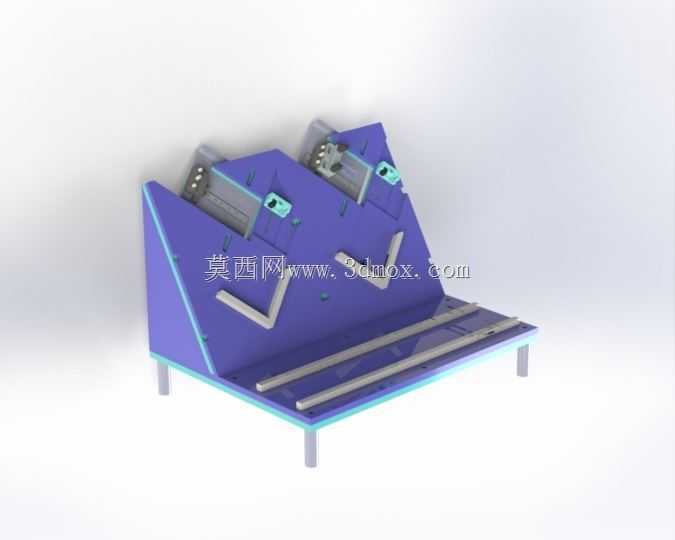

　　这套斜置式测试工装主要面向生产线上物料滑落性能、重力导向输送场景的验证需求，常见于电子零部件装配线、小型五金件分拣工序的前置测试环节，用来模拟不同倾角下工件依靠自重沿导向面滑移的实际运行状态，提前排查卡滞、滑落速度异常、导向偏移等现场问题，避免量产阶段出现物料输送堵料、定位偏差等故障。从结构设计来看，整体采用倾斜式主承载面板布局，面板倾角可根据测试需求通过后侧的调节组件做小范围调整，适配不同重量、不同摩擦系数工件的测试要求；主面板上铺设两条平行的线性导向导轨，导轨采用耐磨材质加工，表面做硬化处理，减少长期测试摩擦带来的精度损耗，导轨间距可通过侧边的锁紧滑块调节，兼容不同宽度尺寸的被测工件。工装上部设置两组对称的工件定位夹持组件，

　　组件内置弹性压头，测试前可将被测工件固定在初始位置，触发释放机构后压头自动缩回，工件沿导轨依靠自重下滑，配合底部的到位检测位可完成滑落时长、滑移顺畅度的参数采集。支撑部分采用四根可调式脚座，可对工装整体水平度进行微调，抵消安装地面的平整度误差，保证测试倾角的准确性，脚座与主框架之间设置减震垫，减少工件滑落冲击带来的整体晃动。设计过程中优先考虑了测试操作的便捷性，夹持组件的操作把手设置在工装侧上方，操作人员无需探身即可完成工件装夹与释放动作；主面板后侧预留了传感器安装位，可根据测试需求加装光电传感器、高速相机支架，拓展采集滑移过程中的姿态数据。安装边界方面，工装整体占地尺寸适配常规车间工作台面，无需额外做地基固定，

　　底部脚座的调节范围可覆盖15mm以内的高度差，主倾斜面板的最低边缘距离工作台面预留足够的工件接取空间，可直接配套生产线的输送线对接，将测试合格的工件直接导入下一工序。框架主体采用标准铝型材拼接，加工装配难度低，后期可根据测试需求拓展加装防护挡板、工件收集盒等附件，夹持组件的压头可更换不同形状的适配头，兼容异形工件的装夹测试需求。
