筒式轴流叶轮风轮结构三维设计

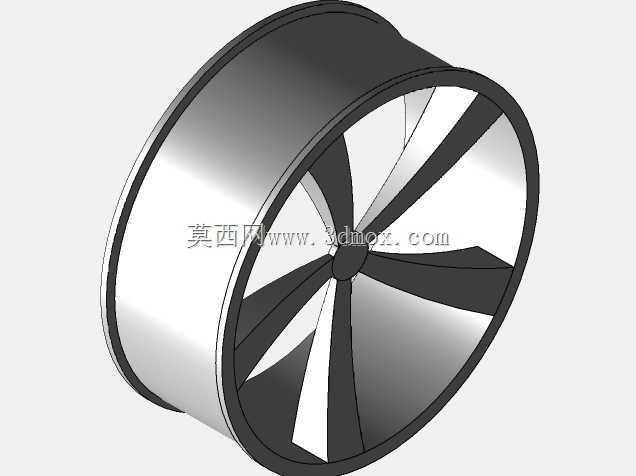

　　该结构为筒装式轴流风轮组件，核心应用场景覆盖工业设备通风散热、管道送风增压、小型动力装置进气导流等领域，在各类需要定向气流输送的机电设备中承担核心的气流推动作用。从结构设计逻辑来看，整体采用外筒与内置叶轮一体化的同轴布局，外筒为等径薄壁圆筒结构，内壁与叶轮叶尖预留均匀的装配间隙，既避免叶轮转动时出现剐蹭卡滞，也能减少叶尖间隙带来的气流泄漏损失，提升风轮整体的气动效率。叶轮部分采用多叶片扭曲设计，叶片从轮毂处向外缘平滑过渡，翼型截面沿径向做扭转变形，适配不同半径处的线速度差异，让气流沿轴向平稳导出，降低转动过程中的气动噪声与紊流损耗。轮毂位于叶轮中心位置，做了圆滑过渡的导流造型，减少进气端的气流阻力，避免中心区域形成涡流死区。

　　从安装边界来看，外筒两端可直接对接同管径的通风管道，也可通过法兰结构固定在设备壳体的安装位上，轴向安装尺寸紧凑，径向尺寸与外筒外径保持一致，不需要额外预留过大的安装避让空间，适配各类紧凑布局的设备内部安装需求。设计过程中优先考虑了动平衡匹配，叶片沿圆周方向均匀分布，每个叶片的型面曲率、重量分布保持一致，降低高速转动时的振动幅度，延长配套轴承的使用寿命。叶片与外筒、轮毂的连接位置做了圆角过渡处理，避免应力集中，提升结构整体的抗疲劳强度，适配长时间连续运转的工况需求。在实际选型适配时，可根据需要的风量、风压参数调整叶片的安装角度、叶片数量以及外筒的长度尺寸，该三维结构完整还原了各部件的配合关系，可直接用于后续的工程出图、装配干涉校验以及气动仿真分析，也可作为同类型风轮产品改型设计的基础参考模型，帮助设计人员快速完成结构迭代，减少重复建模的工作量。
