带内部支撑筋的圆筒形金属结构件

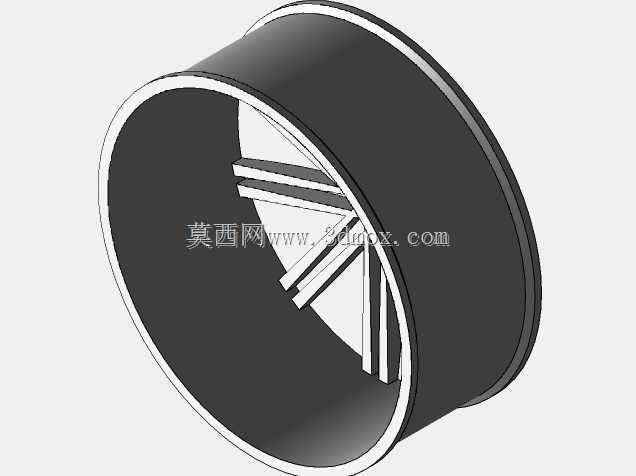

　　这类带内部支撑筋的圆筒形金属构件，常应用在流体输送管路的中间支撑段、小型通风管道的接口加固位置，也可作为低压工况下的筒体衬套使用，在轻工输送、小型通风系统、低压流体管路搭建场景中十分常见。从结构设计逻辑来看，外部采用等壁厚圆筒主体，保证整体的环形刚度，避免薄壁筒体在径向受力时出现失圆变形，内壁设置的十字交叉支撑筋，并非满焊连接的实心结构，而是采用与筒体内壁贴合的条状筋板，既能够提升筒体的抗径向挤压能力，又不会过多占用筒体内部的通流空间，不会对内部介质的通行造成明显阻碍。在实际选型应用时，需要重点关注筒体的外径与安装位的配合公差，这类构件通常采用插接或者套接的安装方式，筒体两端的端面平面度有明确要求，

　　避免安装后出现衔接缝隙导致介质泄漏。筋板的厚度设置需要匹配筒体的壁厚，通常筋板厚度不超过筒体壁厚的1.2倍，避免焊接或者成型过程中因为壁厚差过大导致应力集中，长期受振动影响出现筋板开裂的问题。从建模逻辑上，这类构件优先采用旋转特征生成筒体基体，之后通过拉伸切除或者拉伸凸台生成内部的支撑筋，筋板与筒体内壁的衔接处需要设置微小的工艺圆角，既可以减少应力集中，也能匹配实际加工过程中的焊接或者冲压成型工艺要求。在安装边界上，这类构件的轴向长度通常根据管路的跨度需求设置，当作为管路加固段使用时，长度一般取管路通径的1.5到2倍，保证支撑段能够提供足够的刚度支撑，避免管路在长期运行中因为自重或者介质冲击出现弯折变形。如果作为衬套使用，

　　需要关注筒体内壁的表面粗糙度，支撑筋的位置需要避开衬套的配合面，防止影响衬套与内部轴类零件的配合精度。这类结构在设计时还需要考虑介质的腐蚀属性，如果应用在有弱腐蚀的流体场景，筋板与筒体的衔接处不能留有直角缝隙，避免介质残留造成缝隙腐蚀，因此建模时的圆角处理不仅是工艺需求，也是实际工况的使用需求。
