踏板摩托车铝合金轮毂结构设计

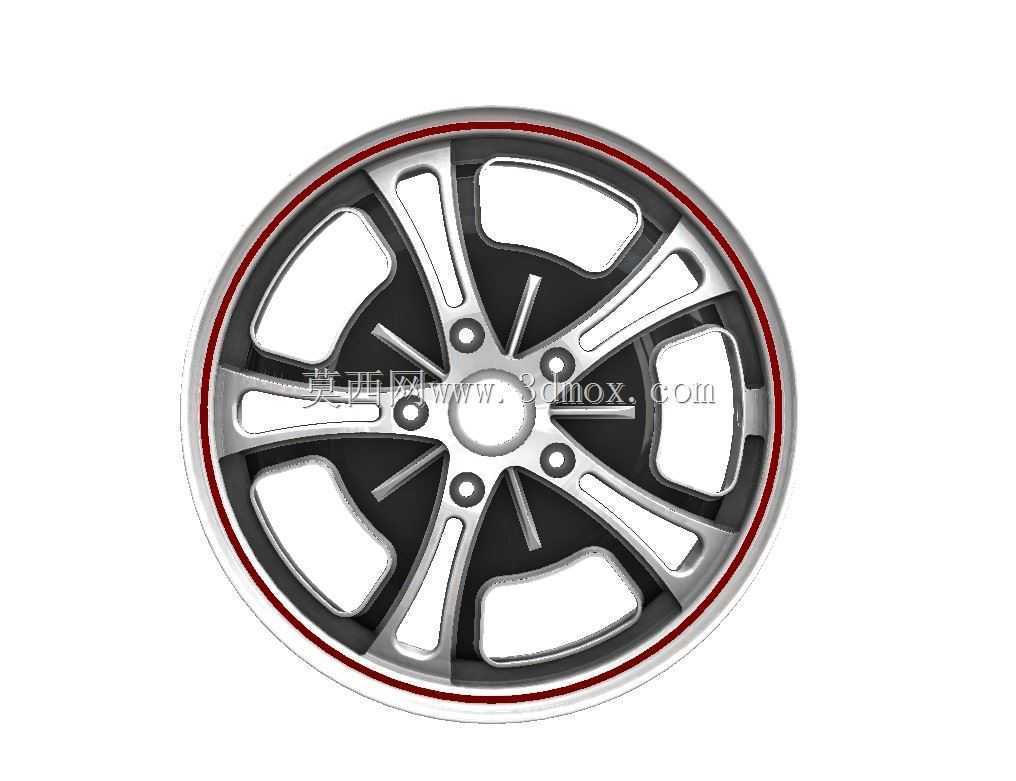

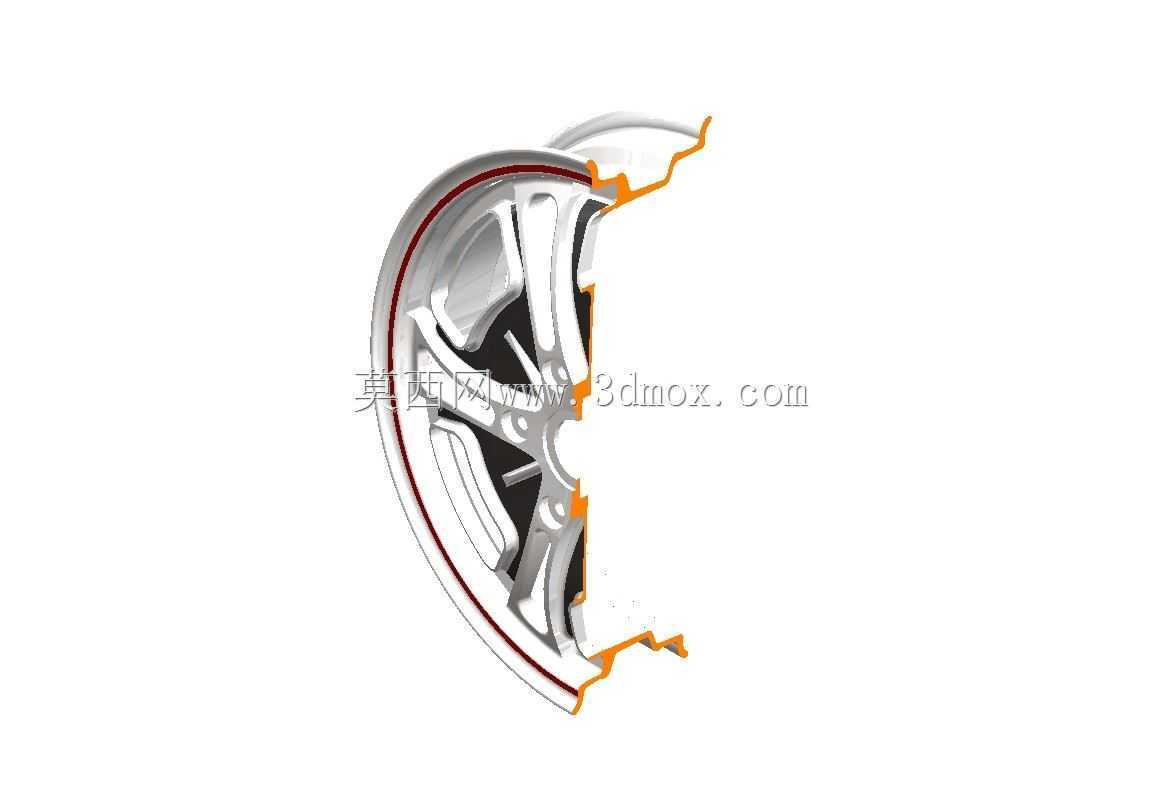

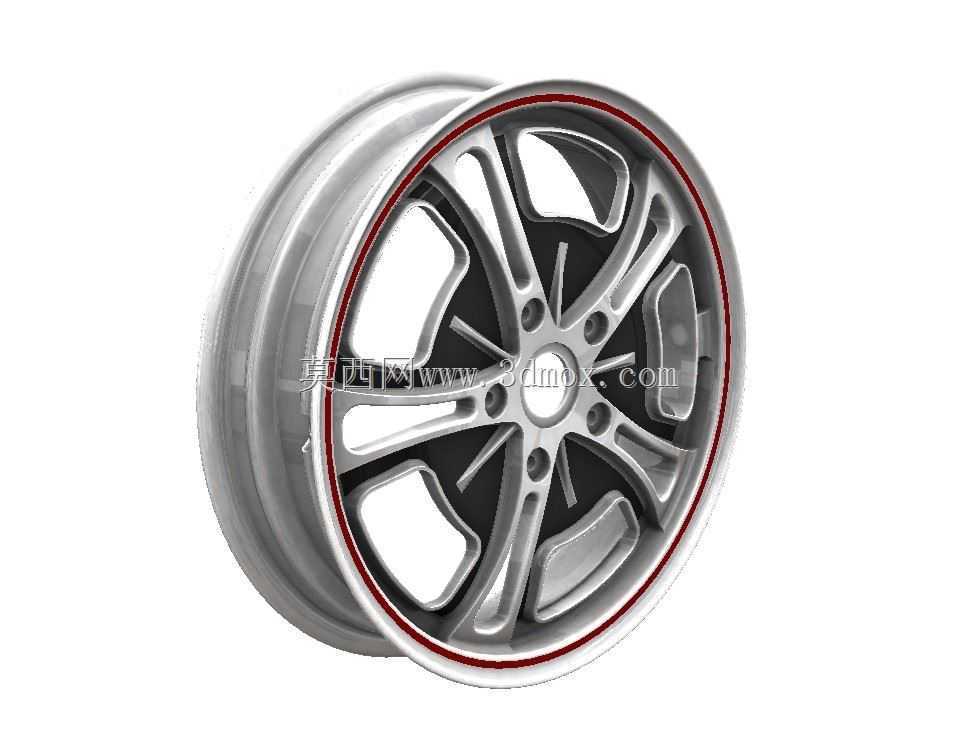

　　日常做两轮代步车行走系统结构设计时，踏板摩托车的轮毂是直接关联行驶安全性与动态稳定性的核心承载部件，不同于跨骑车型的轮毂受力特性，踏板车后轮需要兼顾传动箱输出端的连接匹配，前轮则要适配碟刹安装座与速度传感器的布置空间，这款轮毂的建模过程中，首先要明确轮辋的适配边界，轮缘位置的尺寸严格遵循摩托车轮胎安装的通用规范，能够匹配常规12-14英寸区间的真空胎安装需求，轮辋胎圈座的角度与圆角设计充分考虑轮胎拆装的便利性，同时保证高速行驶时轮胎与轮辋的贴合密封性，避免慢泄气问题出现。轮辐部分采用多辐条分叉式结构设计，并非单纯追求外观视觉效果，每一处辐条的厚度过渡、根部圆角都经过受力校核，在日常通勤遇到路面坑洼冲击时，

　　应力能够顺着辐条均匀分散到轮心安装位，不会出现局部应力集中导致的辐条断裂问题，轮心位置的安装孔位严格匹配踏板车的前轮轴径、后轮花键套尺寸，轴承安装位的同轴度公差在建模时就预留了后期加工的精度余量，刹车盘连接螺孔的位置度也对应常规浮动碟、固定碟的安装标准，不需要额外做转接码就能直接适配市售主流刹车部件。轮缘外侧的红色装饰圈位置做了嵌入式卡槽设计，后期装配装饰件时不会因为高速旋转出现甩出的风险，整个轮毂的减重槽分布在轮辐背面与轮辋内侧，在保证整体结构强度满足150cc级别踏板车载荷要求的前提下，尽可能降低簧下质量，提升车辆过弯时的操控响应性，同时减少骑行过程中的颠簸传递。建模过程中对安装边界做了充分校核，轮辐与刹车卡钳的间隙、

　　轮辋内侧与前减震筒的活动余量都预留了足够的安全距离，即使更换加厚轮胎或者改装大尺寸刹车盘，也不会出现运动干涉问题，轮毂表面的分型线位置也对应常规低压铸造工艺的出模要求，拔模斜度设置合理，不需要后期做过多的工艺调整就能直接开模生产，对于做踏板车改装件设计、行走系统匹配的工程师来说，这个模型可以直接作为结构参考，调整对应参数就能适配不同排量、不同轮径的踏板车型开发需求，不需要从零开始搭建基础轮辋轮廓，能够节省不少前期建模的时间成本，也能避免轮辋基础尺寸不符合轮胎安装规范的低级错误。
