剪式螺旋顶升支撑机构全套装配

　　这套剪式螺旋顶升机构面向车辆维保、轻型设备检修、产线工位临时垫高以及工装夹具调平等场景，属于依靠螺纹副自锁和交叉臂放大行程的机械式支撑装置。与液压立柱式顶升工具相比，它没有油路、密封件和泄压风险，收起后高度低，能够塞入底盘间隙较小的位置；展开后又能获得明显的垂直行程，适合在车间、车库、野外抢修和装配现场反复使用。

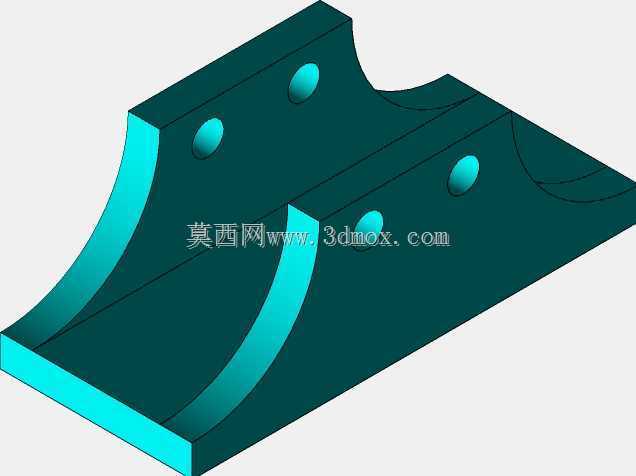

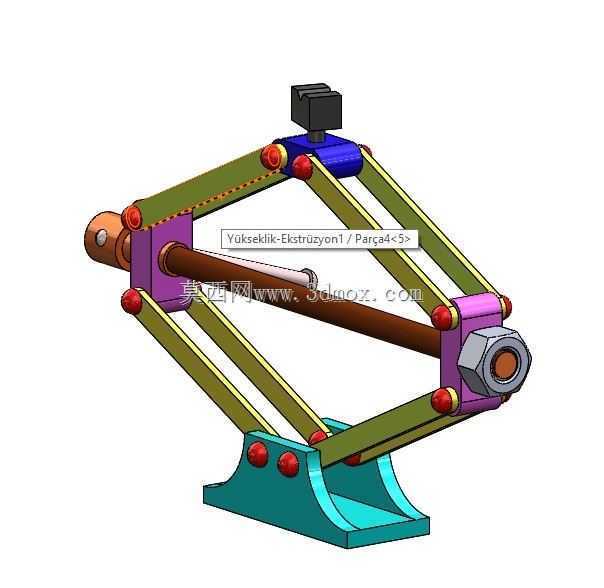

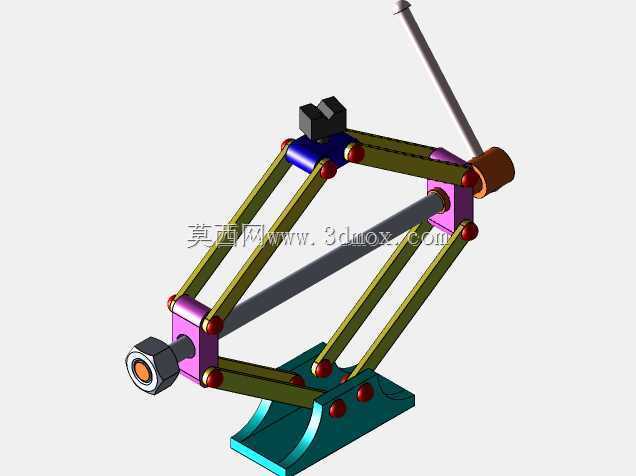

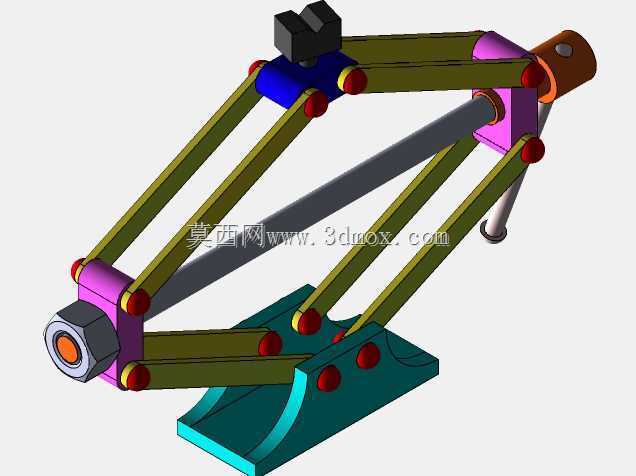

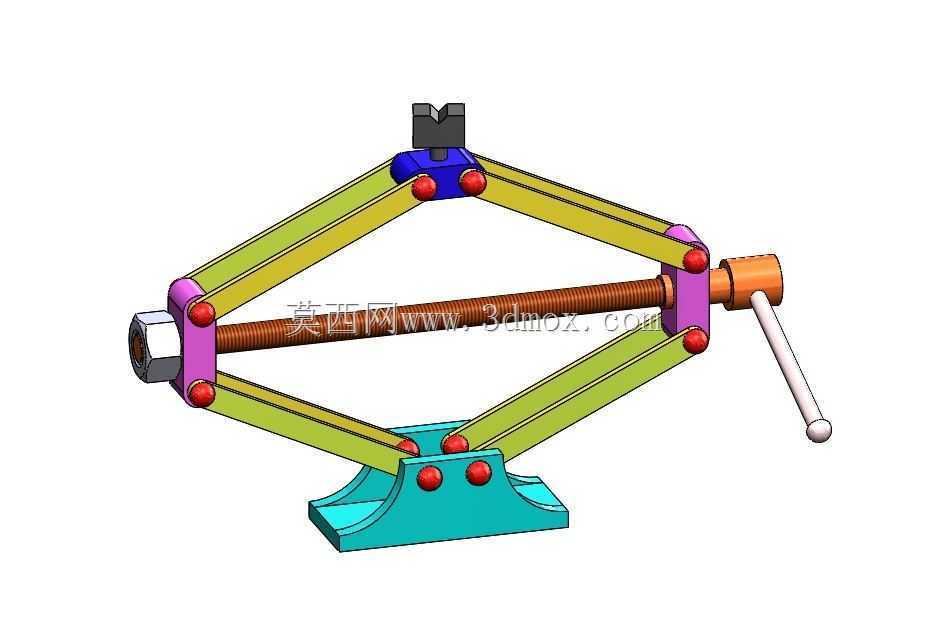

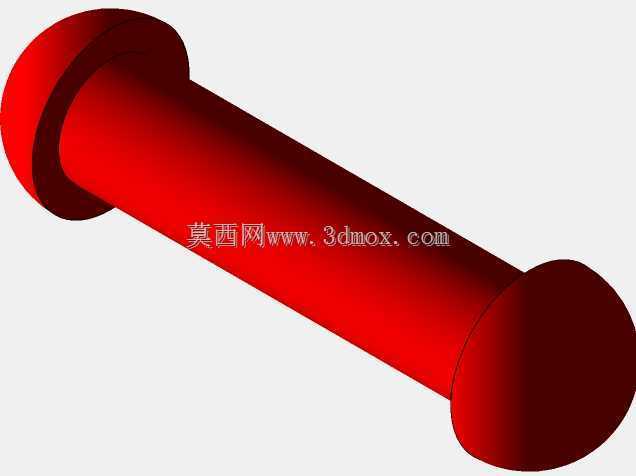

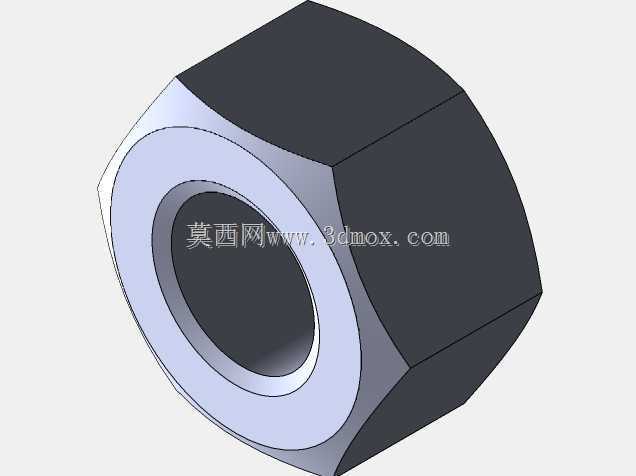

　　结构上，底部为宽幅弧形承托座，接触地面后通过较大的支撑跨度降低侧翻倾向。两组交叉臂在中部形成铰接回转点，臂端分别与底座和顶部承载平台连接，铰接点采用销轴加端部限位的方式，保证转动灵活且不发生轴向窜动。顶部平台设置防滑承载面，用于抵住车辆门槛梁、设备底框或焊接工装的支撑位；侧面布置黑色操作头，可接摇杆或驱动工具，带动横向长螺杆旋转。螺杆两端采用相反旋向，转动时拉动两侧螺母滑块同步靠近或远离，交叉臂随之张开或收拢，从而把旋转输入转化为平稳的垂直升降。

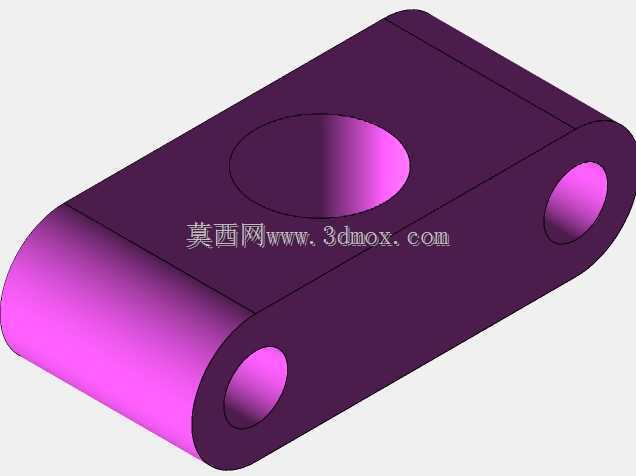

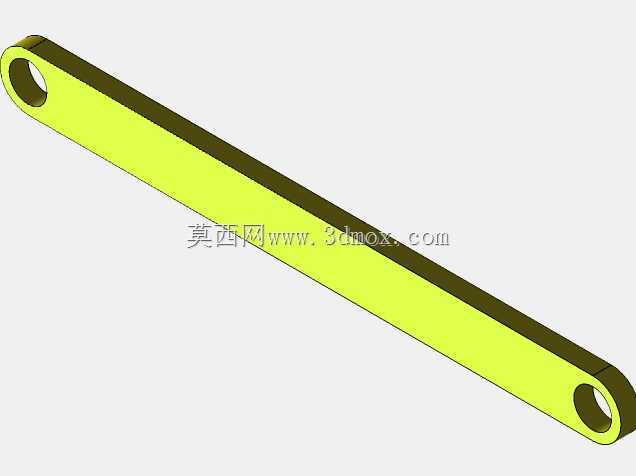

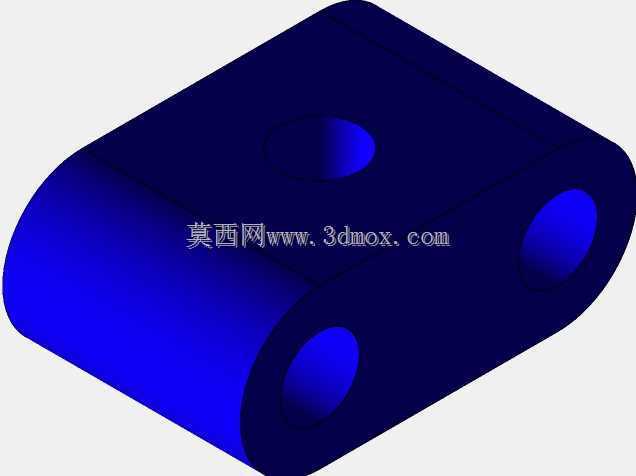

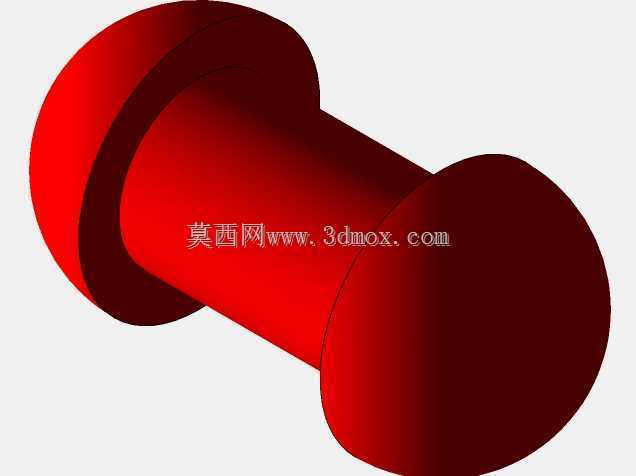

　　设计时需要重点控制螺杆轴线与滑块导向面的平行度，否则在载荷较大时会出现卡滞、偏磨或两侧升降不同步。交叉臂的孔位间距决定了机构的最低高度、最高升程和机械增益：臂长增加可提高行程，但也会放大铰接点受力；中部销轴、端部销轴和滑块连接座应按剪切、挤压和弯曲复合工况校核。顶部与底座的铰接座需要保留足够焊缝或螺栓连接空间，模型中各端盖、红色铰接衬套和紫色滑块座均按实际装配关系布置，便于在工程中继续补充公差、配合和材料规格。

　　从安装边界看，收起状态呈扁平菱形轮廓，适合在低矮空间存放和移入；工作状态下底座向两侧展开， footprint 随高度变化，选型时不能只核对最低插入高度，还要确认顶升点周围没有横向障碍物。顶部平台应落在被支撑件的刚性梁位，避免接触薄板、管路或塑料护板；若地面为水泥、钢板或木垫板，需保证底座两侧同时贴合，长期承载时建议增加安全支架，不应仅依赖螺纹副承担人员进入下方的风险。该装配把螺杆传动、剪臂连杆、铰接销轴和承载支座整合在同一机构中，可作为机械原理教学、维修工装设计以及轻型起重设备结构方案参考。
