剪式车载手动起重支撑装置结构设计

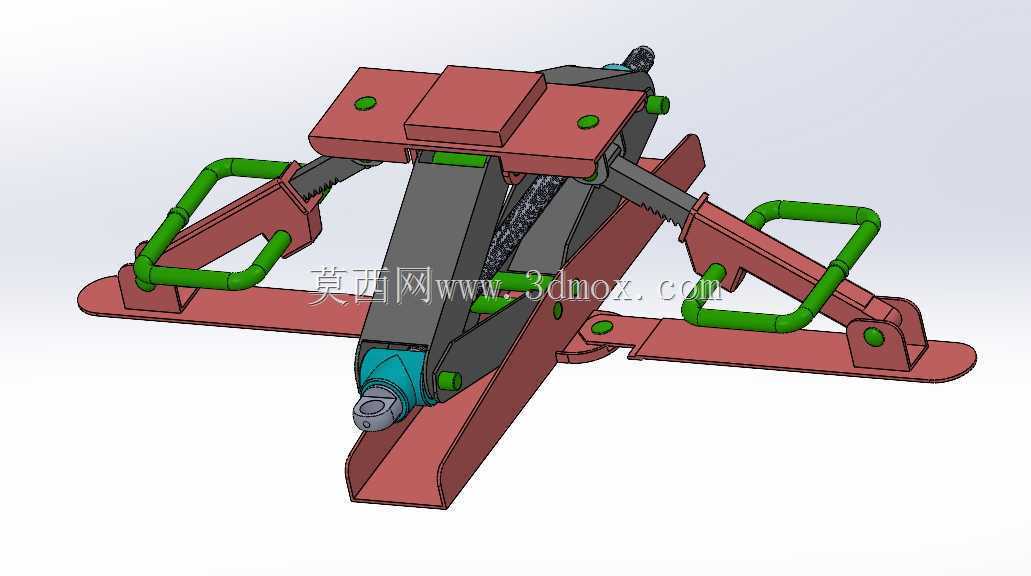

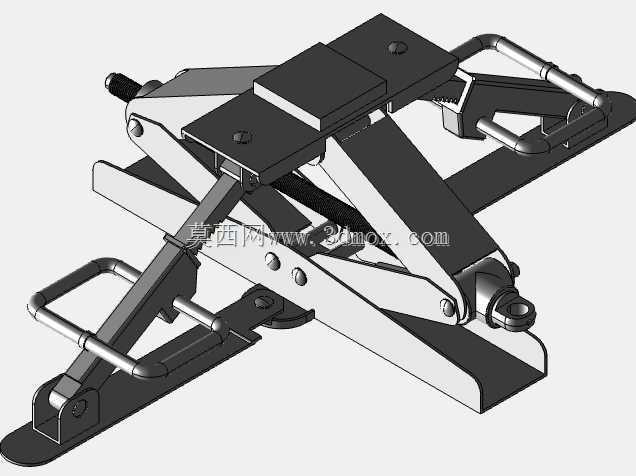

　　该剪式支撑装置主要面向乘用车车载应急换胎、户外小型设备低位顶升场景，日常随车收纳时可折叠至扁平状态，不会占用后备箱过多储物空间，展开后可稳定支撑1.5吨以内的静态载荷，完全覆盖家用轿车、小型SUV的单侧轮边顶升需求。从结构设计逻辑来看，整套装置采用对称剪臂铰接布局，上下两组承力板分别作为底部支撑面与顶部托举面，中间交叉布置的两组剪臂通过中部销轴形成转动副，臂身采用等厚钢板冲压成型，铰接点位均加装耐磨衬套，避免反复升降过程中销轴与臂板孔位直接摩擦产生旷量，延长整体使用寿命。驱动端采用梯形螺纹传动副，转动端部的六角接头即可带动两侧剪臂绕中部销轴收拢或展开，梯形螺纹具备良好的自锁性能，顶升到位后无需额外锁止结构即可保持支撑高度，

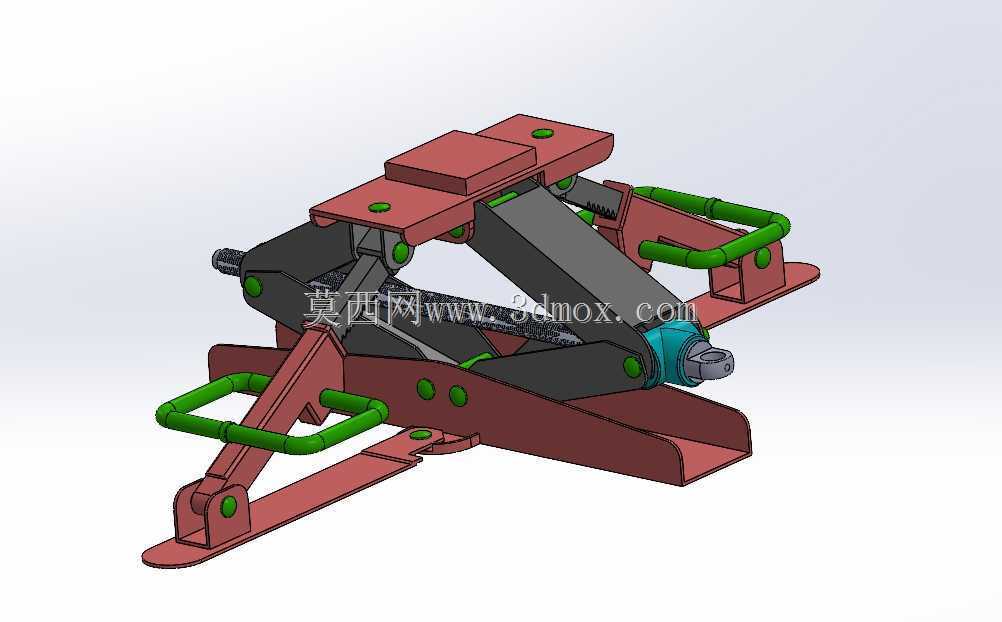

　　不会因载荷作用出现自行回落的风险，操作时仅需配套随车摇柄即可完成升降动作，无需额外动力源，适配无外接供电的户外应急场景。两侧加装的绿色环形扶手一方面可在装置收纳搬运时提供握持点位，另一方面在顶升作业时可辅助操作人员稳定装置位置，避免初始放置时出现偏移。底部承力板两端做了外翻折边处理，可增大与地面的接触面积，在硬质铺装路面使用时可降低单位面积压强，避免地面凹陷导致支撑失稳；顶部托举面开设的定位凹槽可与车辆底盘指定顶升点位精准贴合，防止托举过程中出现滑脱风险。从安装边界来看，装置完全收拢时整体厚度不超过120mm，可轻松放入车辆后备箱侧边储物槽或备胎仓空隙，最大顶升高度可达380mm，最低起始高度仅110mm，

　　可适配底盘高度较低的家用轿车，无需额外垫高即可伸入车辆底盘下方。整套结构没有复杂的液压或电控组件，所有铰接点位均为裸露可观察状态，日常维护仅需定期在螺纹副与铰接销轴处涂抹润滑脂即可，故障率远低于同吨位液压类顶升装置，适合非专业人员在应急场景下操作使用，结构受力路径清晰，每处承力点位的载荷均通过剪臂均匀传递至底部支撑板，不会出现局部应力集中导致的结构变形问题。
