三通式料浆换向泰勒阀门结构设计

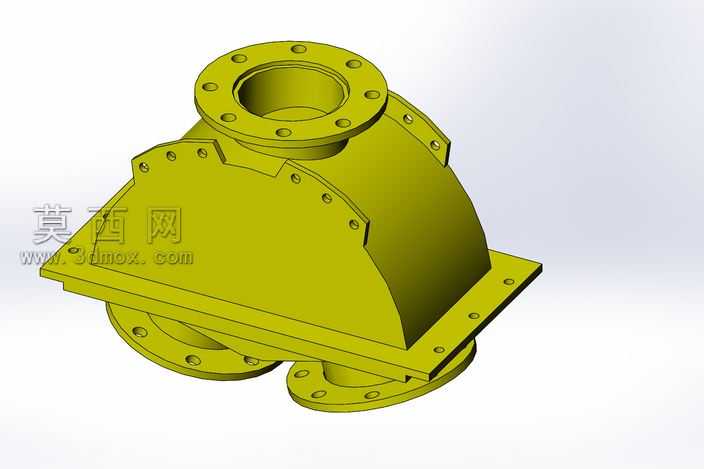

本作品为应用于气门系统料浆输送工况的三通换向泰勒阀门三维设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循流体输送类阀门的设计规范，对阀体、法兰盘、连接筋板、密封安装位等结构逐一进行特征搭建。首先通过草图绘制勾勒出三通腔体的截面轮廓，采用拉伸、放样特征生成阀体的主体变径腔体结构，腔体过渡位置做了圆弧平滑处理，避免料浆输送过程中出现积料、堵料的问题；三个连接端均采用标准法兰结构设计，逐一绘制法兰盘的螺栓孔、密封面凸台特征，保证法兰连接尺寸符合通用管路安装标准，可直接对接同规格的输送管路。阀体侧面的拼接密封位采用螺栓连接结构设计，建模时预留了密封件的安装槽位，同时在腔体外部设计了加强筋结构，提升阀体整体的承压能力，避免料浆高压输送过程中出现阀体变形、渗漏的问题。材质渲染阶段，阀体主体采用铸钢材质的哑光黄绿色漆面效果，还原工业阀门的实际涂装质感，法兰密封面做了金属机加工的亮面处理，区分出不同加工面的视觉差异，整体渲染效果清晰展现阀门的结构细节与外观特征。设计过程中充分考虑料浆输送的特殊工况，对阀门内部流道做了顺滑过渡优化，减少料浆流动的阻力，同时兼顾了阀门的拆装维护需求，侧面的拼接结构可方便后期对内部密封件、换向构件进行检修更换，整体结构紧凑，三个法兰接口分别对应进料与两个出料方向，可实现料浆输送路径的快速换向，适配专业气门生产系统的料浆工艺输送需求，所有连接孔位、安装尺寸均经过参数校验，可直接用于后续的工程出图、样机加工与装配验证。
