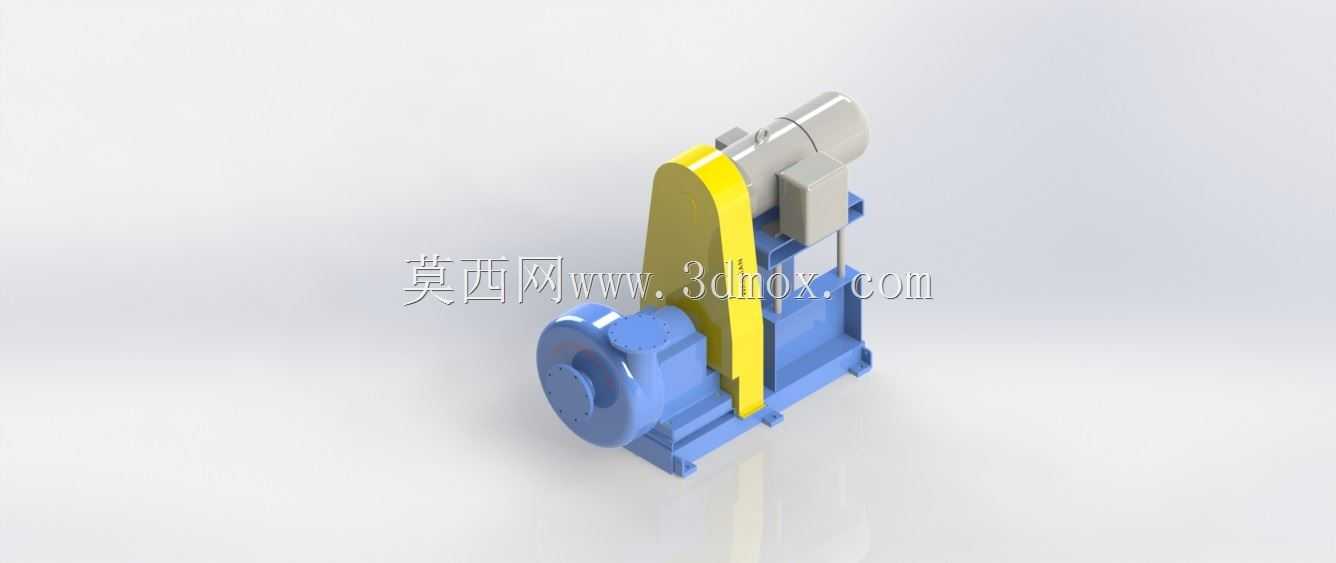

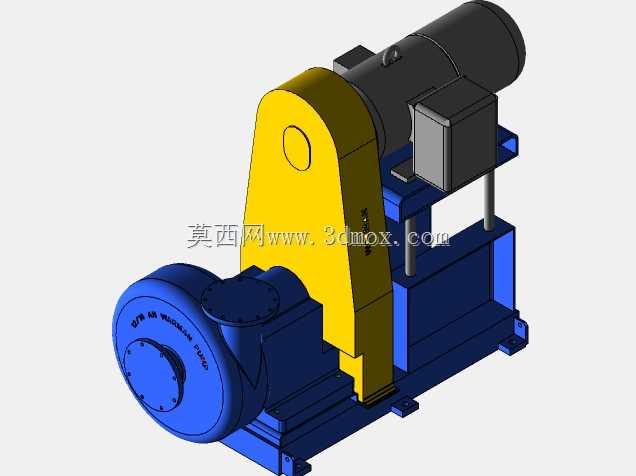

沃曼12/10华氏度离心式浆液输送泵结构

这款离心式浆液泵主要面向矿山选矿、河道清淤、盾构施工、冶金固废处理这类含固体颗粒的浆液输送场景，实际作业中可输送浓度较高的矿浆、泥渣、尾矿混合液，过流部件针对磨蚀性工况做了结构强化，能适应连续高负荷的浆液输送需求，避免普通清水泵在含颗粒介质工况下快速磨损漏液的问题。从结构设计来看，泵体采用侧进上出的流道布局，叶轮为宽流道闭式结构，流道过流截面做了圆弧过渡处理，减少固体颗粒在流道内的卡滞与局部冲刷，泵壳外侧设置的加强筋既提升了承压能力，也能在泵体受颗粒磨蚀壁厚减薄时维持结构刚性，避免运行中出现泵体振裂的问题。传动端采用皮带轮减速结构，黄色护罩覆盖传动皮带区域，既符合工业设备安全防护要求，也预留了散热间隙，避免皮带长时间高速运转过热打滑，护罩采用快拆式固定结构，日常更换皮带、调整张紧度时无需拆解过多周边部件，运维效率更高。动力端与泵头的安装底座为一体化铸铁结构，底座上预留了四个对称的地脚安装孔，安装时可通过垫铁调整泵组水平度，保证泵轴与电机轴的同轴度误差控制在允许范围内，降低运行时的径向跳动，延长机械密封与轴承的使用寿命。泵的进口法兰与出口法兰均采用标准化工管道法兰尺寸，可直接对接同管径的输送管路，无需额外制作过渡接头，进出口位置的密封面采用凸面结构，配合耐磨损橡胶垫片可实现带压工况下的无泄漏输送。轴承组件设置在泵轴靠近传动端的位置，采用油脂润滑结构，轴承座外侧预留了注油嘴，日常运维时可在不停机状态下补充润滑脂，减少停机维护时间。整体结构布局紧凑，泵组重心落在底座中心区域，安装后运行稳定性好，即使输送大比重高浓度浆液时，也不会出现明显的整机晃动，过流部件的磨损余量设计充足，正常工况下可维持较长的连续运行周期，适合作为固定站点的浆液输送核心设备使用，也可搭载在移动撬装平台上作为临时清淤、尾矿输送的作业设备。
