泥浆工艺用泰克泰勒三通换向阀结构

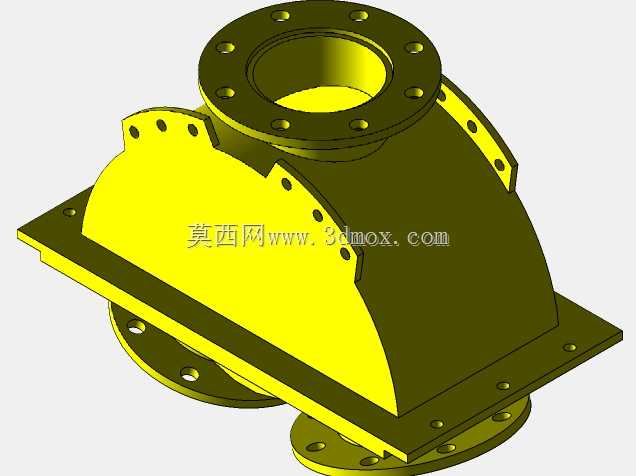

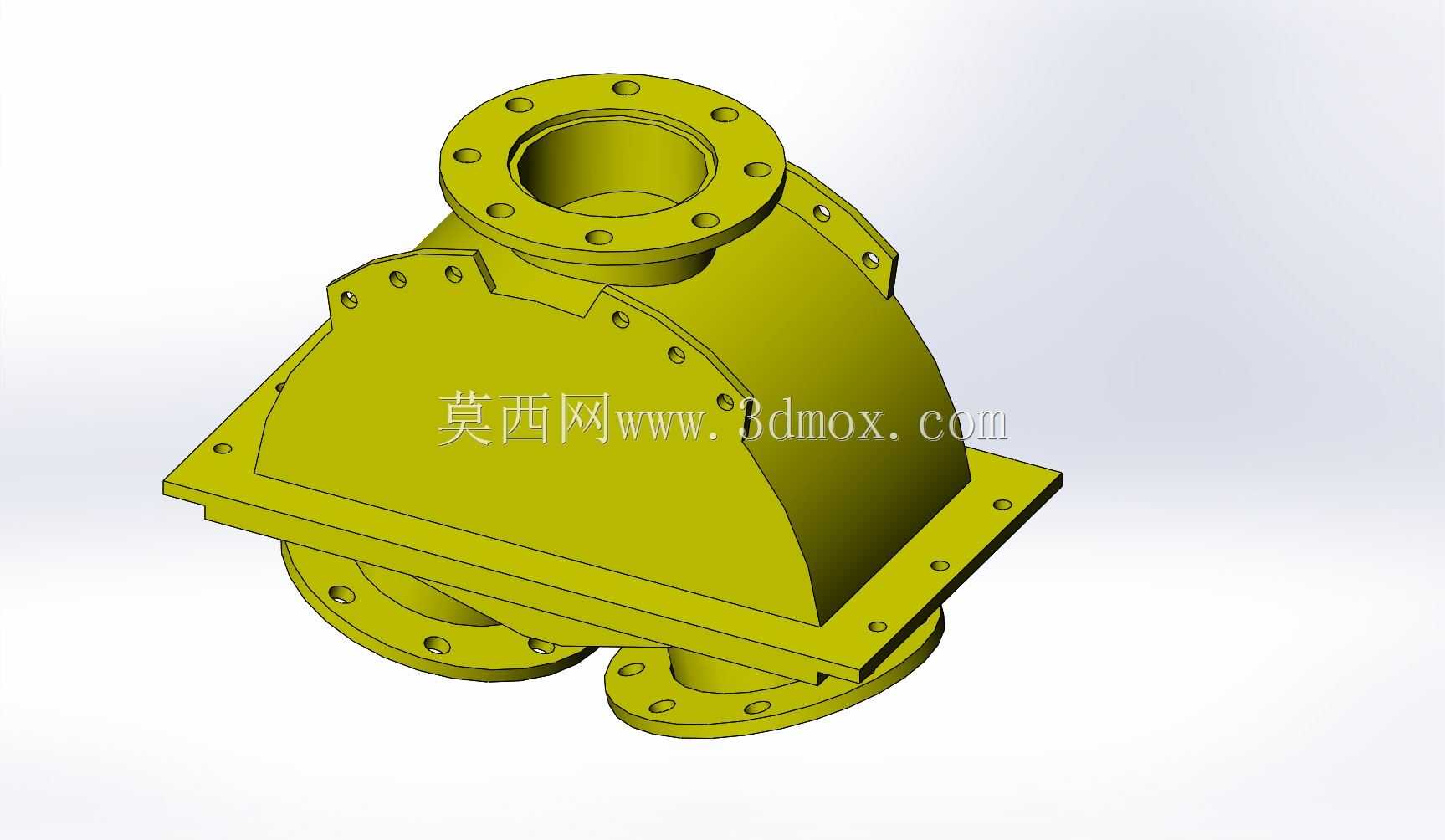

　　在油气钻井、盾构施工、尾矿输送这类涉及高粘度泥浆介质输送的工况里，管路系统的冗余设计直接决定整条作业线的连续运行能力，这套泰克泰勒阀结构，就是针对泥浆输送场景下工作/备用管路快速切换需求开发的专用换向部件。从实际使用场景来看，泥浆介质本身含有大量固体颗粒，普通换向阀在长期通流后很容易出现颗粒卡涩、密封面冲蚀磨损的问题，这套阀在结构设计时就充分考虑了介质特性，内部流道做了大圆弧过渡处理，没有直角突变的流道结构，能最大程度降低泥浆在阀腔内的淤积概率，减少颗粒对内壁的冲刷磨损。整体采用一进两出的三通式结构，顶部单法兰接口作为介质输入端，底部两个平行布置的法兰接口分别对接工作管路与备用管路，通过内部阀芯的动作就能实现两条输出管路的通断切换，

　　不需要在管路上额外加装多组截止阀做冗余配置，能大幅简化泥浆管路的布置复杂度，减少管路泄漏点。安装边界上，三个法兰接口均采用标准凸面法兰结构，法兰螺栓孔的孔距、孔径都匹配对应压力等级的管路法兰标准，底部自带一体式安装底板，底板上预留了四个对称布置的安装固定孔，安装时不需要额外做复杂的支架适配，直接通过螺栓将阀体固定在管路旁的安装基座上即可，安装定位基准统一，现场装配时能快速完成对接找正。设计过程中，阀体外壳采用分体式拼接结构，多个结合面通过螺栓紧固密封，这种结构一方面降低了整体铸造的工艺难度，能有效避免大尺寸异形铸件出现内部砂眼、缩孔的缺陷，另一方面也方便后期对阀腔内部进行检修清理，当阀腔内部积存泥浆结块时，

　　只需要拆开对应位置的连接螺栓就能打开阀腔清理，不需要将整个阀体从管路上完全拆卸下来，能大幅缩短现场检修的停机时间。从结构强度角度考虑，阀体外壳的壁厚根据泥浆输送的常规工作压力做了等强度设计，法兰与阀体连接的位置做了加厚加强筋处理，避免长期受管路振动、介质压力冲击出现法兰变形开裂的问题，所有连接螺栓的规格选型都匹配对应压力等级的密封要求，能保证在带压工作状态下结合面不会出现泥浆渗漏的情况。在实际选型适配时，需要注意三个法兰接口的通径尺寸要与对接管路的通径完全匹配，避免通径突变造成局部流速加快加剧磨损，同时安装底板的固定位置要预留足够的操作空间，方便后期检修时拆装连接螺栓，阀体外围要预留阀芯执行机构的安装位置，不管是配置手动操作手柄还是气动、电动执行机构，都不会和周边管路、支架产生干涉。
