立式带座外球面轴承安装结构

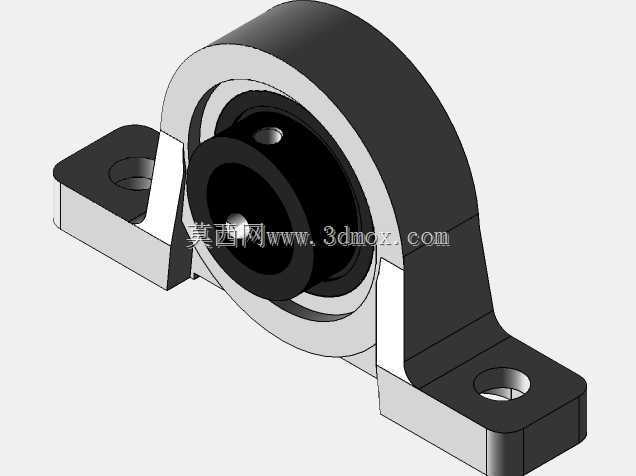

　　在轻工输送线、小型风机、食品加工传动设备这类对安装便捷性有要求的场景里，带立式座的外球面轴承是应用频次极高的支撑部件，这类部件不需要额外加工复杂的安装基座，仅需通过底座的两个安装孔配合螺栓就能完成轴系的径向支撑固定，大幅降低现场装配的调试难度。这款带外壳的轴承采用立式冲压/铸造一体的支座结构，支座两侧延伸出带沉孔的安装耳，沉孔设计可以让螺栓头完全埋入安装面，避免突出的螺栓头干涉周边传动部件的运动路径，安装耳的平面度公差控制在0.1mm以内，保证安装后支座底面与设备安装面完全贴合，不会出现局部应力集中导致的支座变形问题。轴承本体采用外球面调心结构，内圈与轴配合的位置带有顶丝结构，装配时仅需拧紧顶丝就能完成轴与轴承内圈的周向固定，

　　允许轴在安装时存在微小的角度偏差，自动补偿轴系加工或装配带来的同轴度误差，避免因轴系不对中产生的额外径向载荷，大幅延长轴承的实际使用寿命。从设计逻辑上看，这款轴承的外壳采用加厚的承力壁结构，在轴承外圈与支座的配合位置做了环形加强筋过渡，能够承受中等强度的径向载荷与少量的轴向窜动，适配转速在每分钟3000转以内的中低速传动场景，外壳的表面做了氧化发黑或者镀锌防锈处理，能够适应多粉尘、少量潮湿的普通工业车间环境，不需要额外加装复杂的密封防护外壳。安装边界方面，两个安装孔的中心距按照通用Misumi标准件尺寸设计，能够直接替换同规格的常规立式带座轴承，不需要重新修改设备安装板的孔位尺寸，轴承内孔的公差采用k6级过渡配合，

　　既保证轴与内圈的配合紧密性，又不会出现装配时压装困难的问题，支座的总高度控制在常规传动线的安装高度范围内，适配直径20mm到30mm区间的常用光轴传动场景。在实际选型过程中，这类带座轴承不需要额外搭配轴承端盖、密封件等附属配件，整套组件出厂时已经预填了锂基润滑脂，初期安装后可以直接投入使用，后续维护仅需通过轴承外圈的注油孔定期补充润滑脂即可，维护成本远低于分体式的轴承加轴承座装配结构，非常适合非标自动化设备的快速设计选型，能够大幅缩短设备的设计与装配周期，减少非标零件的加工成本。
