切边法兰型集成安装带座推力轴承组件

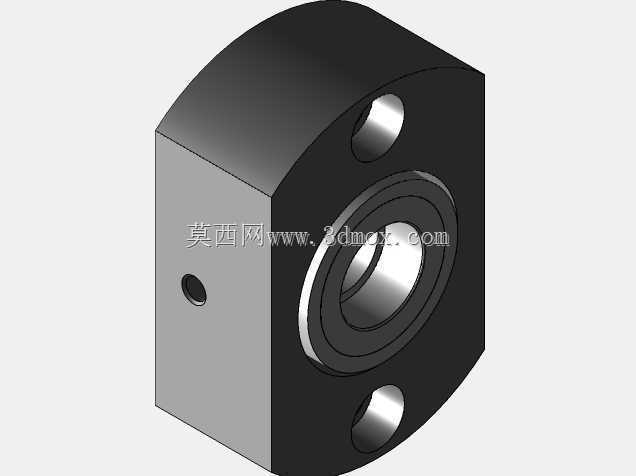

　　这款带集成外壳的推力轴承组件，核心适配轴向载荷占主导的传动支撑场景，在轻载自动化输送线、小型工装夹具回转工位、桌面型精密检测设备的旋转轴系中应用广泛，区别于常规分体式轴承与轴承座的组合结构，一体化的外壳设计省去了轴承压装、座孔同轴度调校的工序，能有效降低现场装配的累计误差。从结构设计逻辑来看，外壳采用两侧切边的法兰造型，并非常规圆形法兰结构，这种切边设计一方面能压缩安装占用的平面空间，在布局紧凑的多工位转盘、狭小安装腔的工装内更易排布，另一方面切边形成的定位基准面可配合安装面的定位销做快速对位，避免安装时组件绕轴中心偏转，保证两个安装沉孔的位置度符合装配要求。外壳中部的轴承容纳腔做了阶梯限位设计，

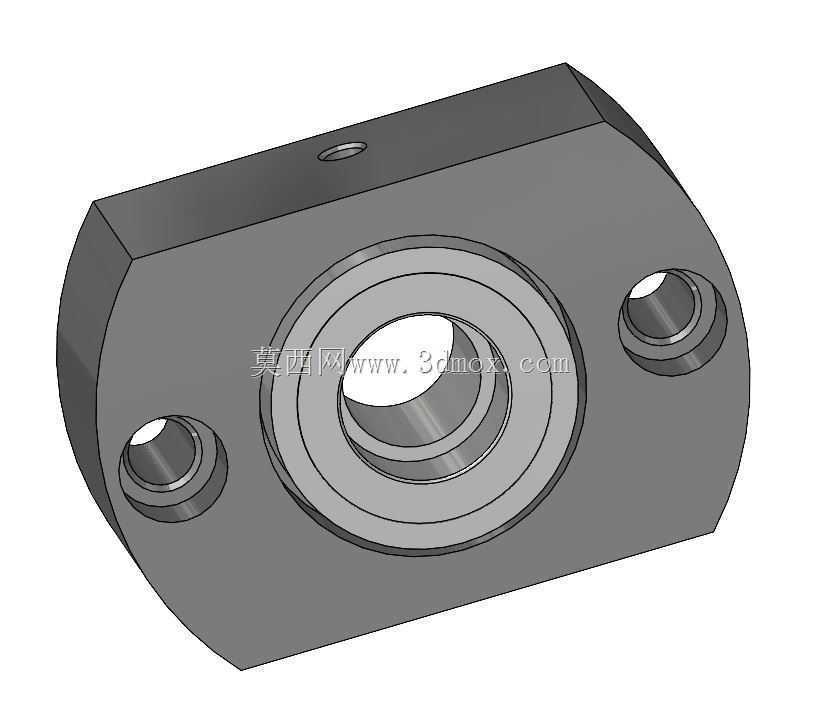

　　装入推力轴承后内圈与外圈分别对应不同的轴肩与座孔台阶定位，可承受沿轴向的单向或双向推力载荷，同时限制轴承的轴向窜动，避免轴系运转时出现轴向窜动影响传动精度。组件上的两个安装沉孔为同轴对称布局，适配内六角圆柱头螺钉沉装，安装后螺钉头部不会突出外壳表面，不会与周边回转部件产生运动干涉，外壳顶部预留的小直径螺纹孔可接入润滑脂注油嘴，方便定期补充润滑脂，延长轴承内部滚动体的使用寿命，无需拆解组件即可完成日常维护。从安装边界来看，组件的轴向总厚度控制在较低范围，适配轴端伸出长度较短的安装场景，安装时仅需在安装基板上加工对应中心过孔与两个螺纹安装孔即可完成固定，无需额外加工复杂的轴承座安装槽，对安装面的加工精度要求远低于分体式轴承座结构，

　　中心轴承内孔可适配对应直径的光轴，轴端可通过轴用挡圈或者锁紧螺母完成轴向锁紧，保证轴与轴承内圈无相对滑动。实际选型应用中，这类组件常被用于需要承受轴向推压力的回转工位，比如小型压装设备的压头回转支撑、检测设备的工件旋转承载台、包装机械的导辊轴向支撑位，能在承受轴向载荷的同时提供稳定的回转精度，一体化的外壳结构刚性优于冲压型轴承座，在存在小幅振动的工况下也能保持支撑稳定性，不会出现轴承座变形导致的卡滞问题。
