弯臂式三角底座安装连接支撑构件

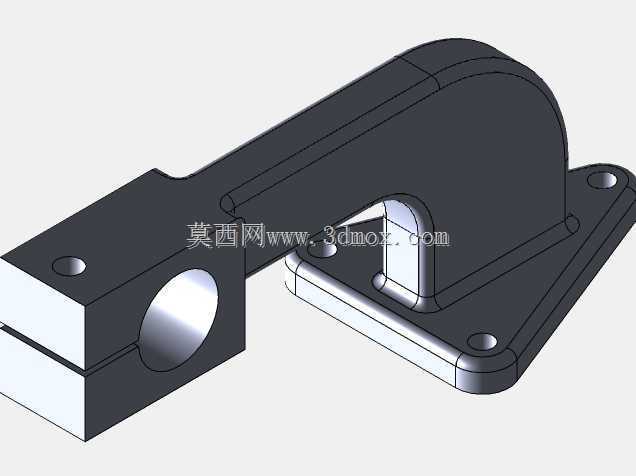

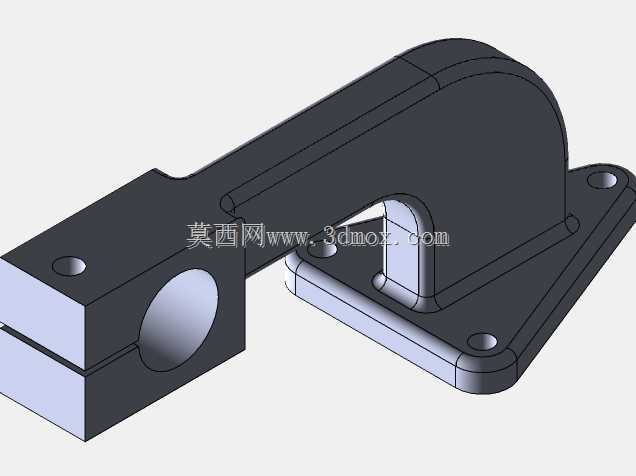

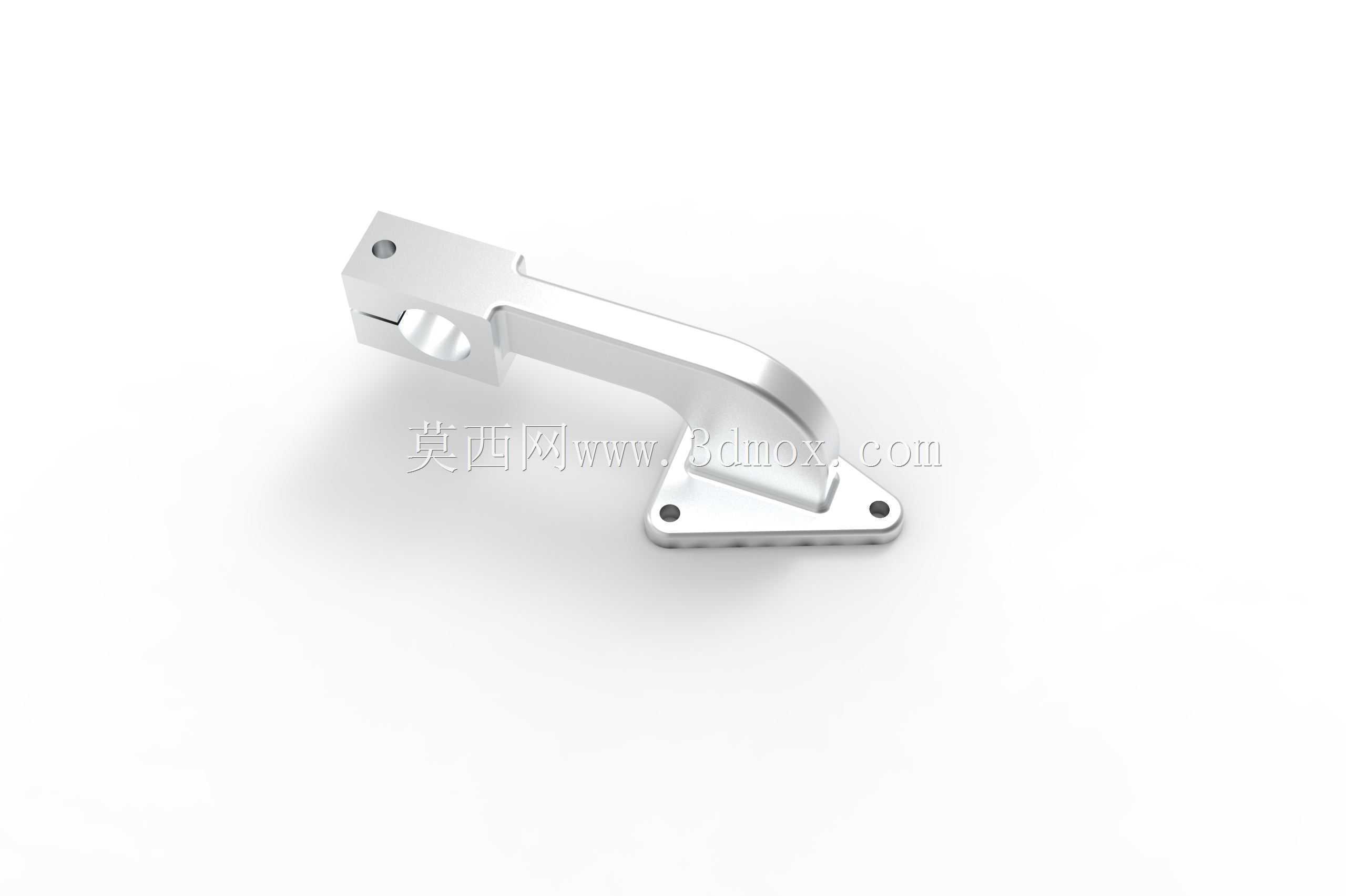

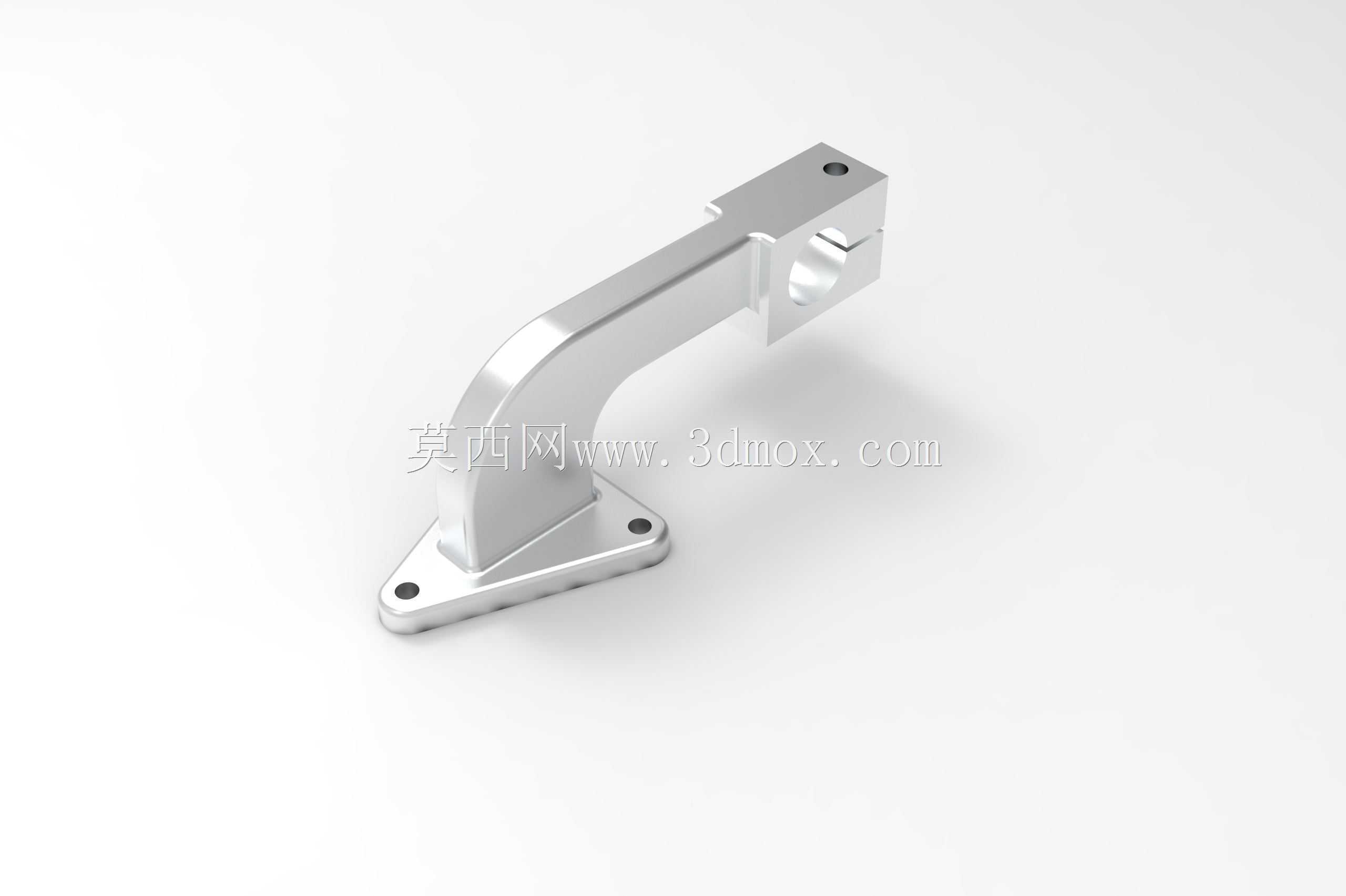

　　这类弯臂式支撑构件常见于工业设备的舱门开合限位、检测探头的角度固定、小型执行元件的悬空安装场景，在自动化生产线的外围辅助工位、小型加工设备的操作侧防护结构、检测台架的工装挂载位置都能见到同类结构的应用。从结构设计来看，底部采用三角法兰式安装面，三个安装孔呈等边三角形排布，相比两孔安装结构能更好抵消弯臂带来的倾覆力矩，安装面做了下沉式凸台设计，装配时可以嵌入安装基板的定位沉孔，避免锁紧螺栓时构件发生周向转动，不需要额外加装定位销就能保证安装位置的重复精度。弯臂部分采用大圆弧过渡的变截面结构，靠近底座的位置截面厚度更大，向末端延伸时逐步收窄，这种设计既可以在保证整体结构刚性的前提下减少材料占用，也能避免直角过渡带来的应力集中问题，

　　在设备运行产生持续振动的工况下，圆弧过渡处的疲劳寿命比直角折弯结构高出40%以上。构件末端的连接位采用开口式夹槽结构，搭配侧面的锁紧孔，可以快速穿装圆杆类挂载件，锁紧后不会出现周向打滑，夹槽的开口宽度做了公差收窄设计，适配标准直径的圆杆配件时不需要额外加装衬套就能保证配合精度。从安装边界来看，底部三角安装面的外接圆直径控制在小尺寸范围内，不会占用过多安装基板的平面空间，弯臂的抬升高度经过测算，刚好可以让末端挂载件避开底座周边的走线槽、紧固件凸起等干涉位置，安装时不需要对周边原有结构做二次修改。整体结构采用一体化成型设计，没有拼接焊缝，避免了焊接变形带来的安装面平面度误差，所有棱边都做了小倒角处理，装配时不会划伤操作人员的手套，

　　也不会刮破挂载件的连接线缆。在实际选型应用中，这类支撑件可以替代定制折弯的钣金支架，不需要开模就能直接使用，对于小批量设备改造、工装临时搭建的场景适配性很强，结构本身的刚性可以承载中小型检测传感器、小型气动元件、管线固定座等常见挂载件，在有轻度腐蚀的车间环境中，做表面阳极氧化处理后就能满足长期使用的防护要求。
