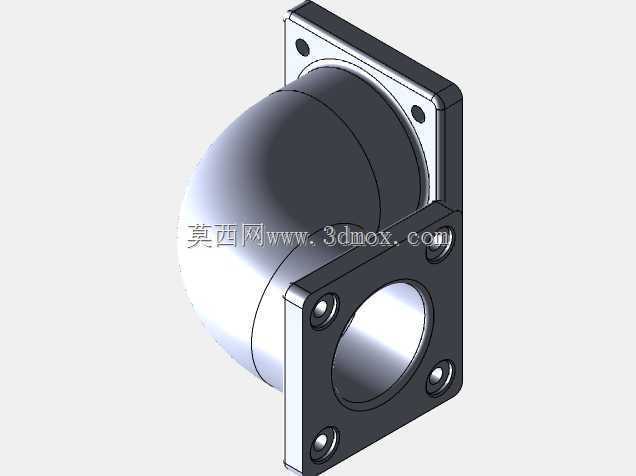

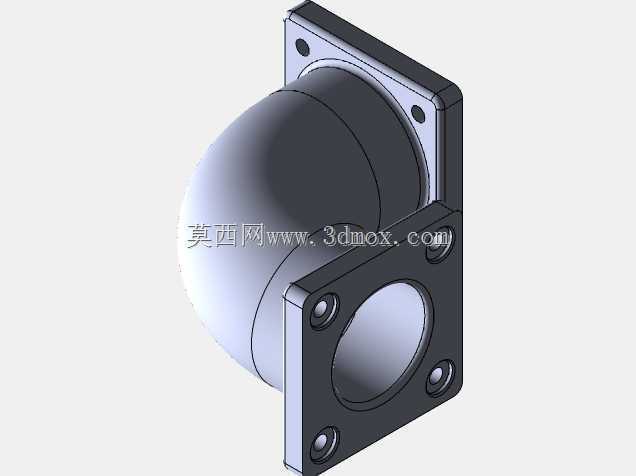

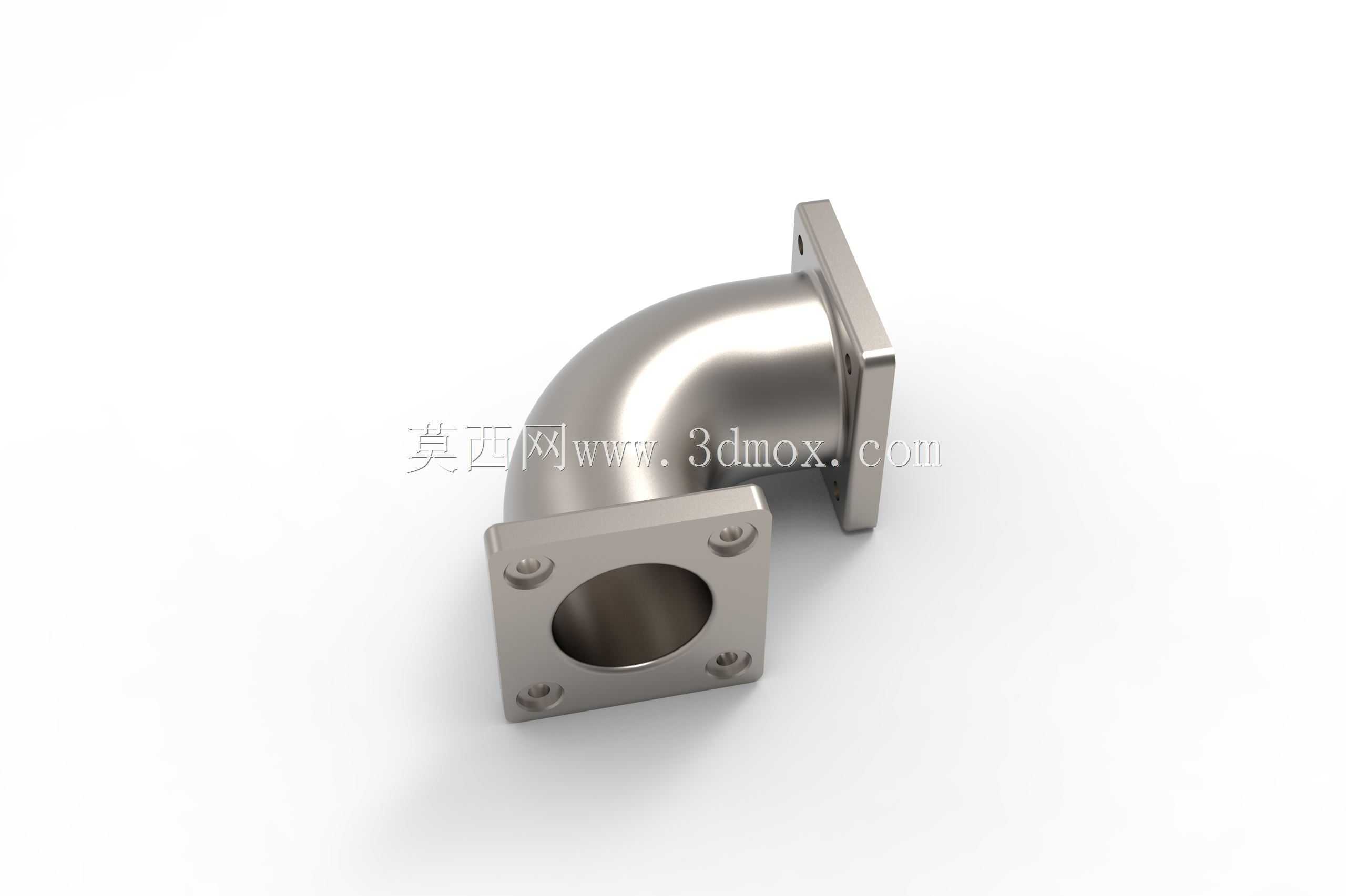

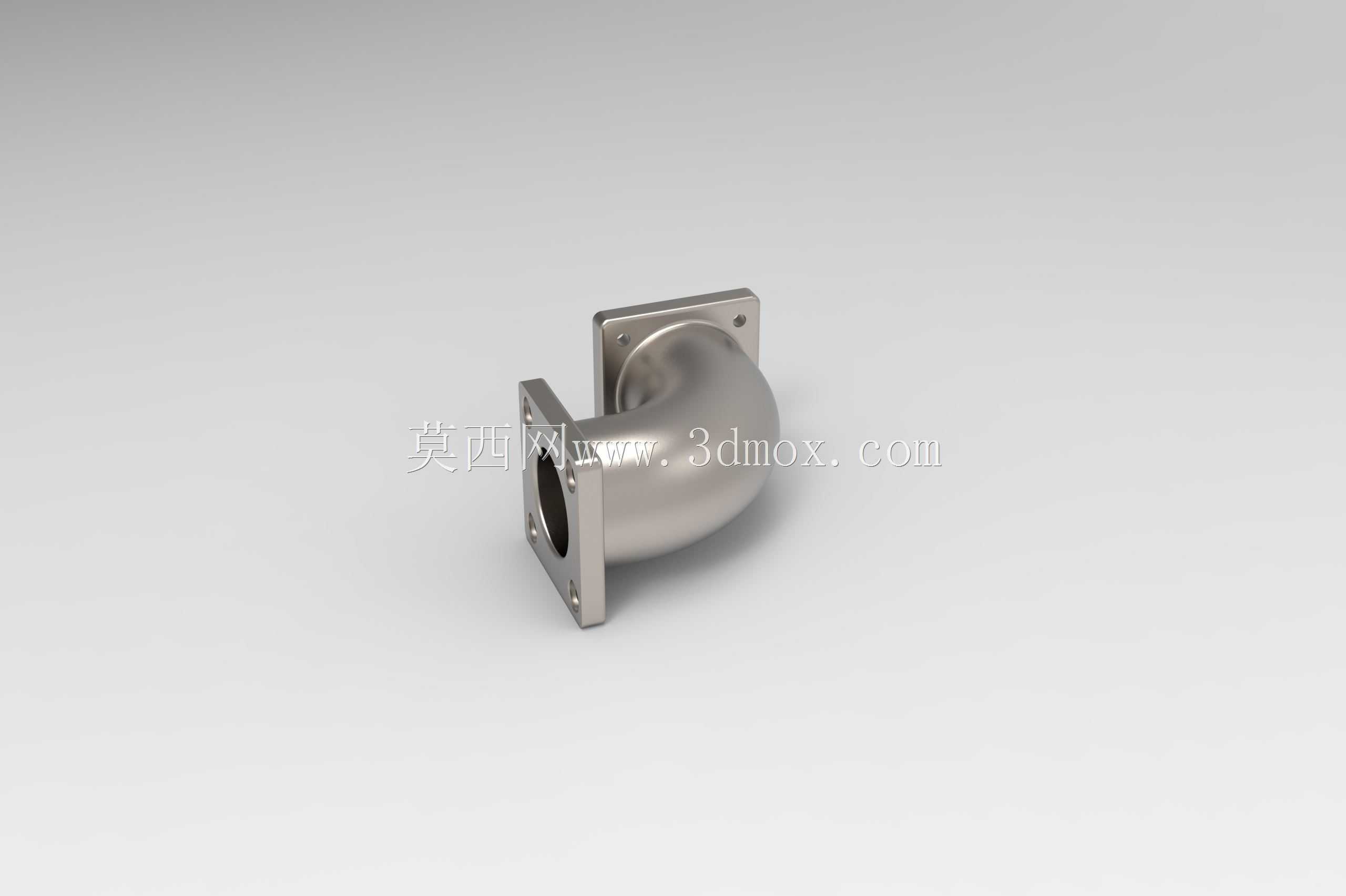

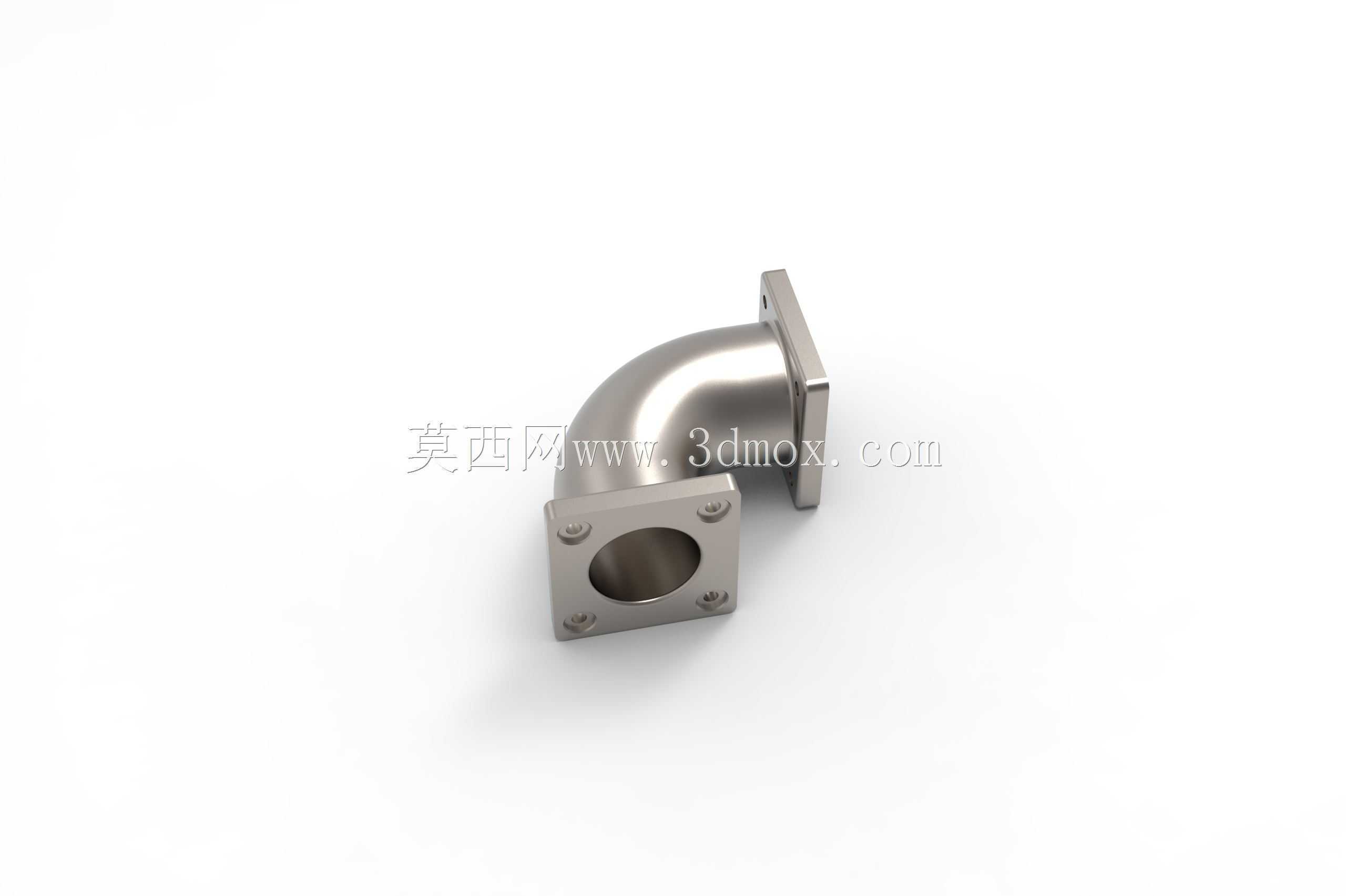

90度方形法兰连接金属弯管接头结构

　　这类90度方形法兰弯管接头，在工业流体输送、气动回路、真空管路系统中应用十分广泛，常见于半导体制程管路、食品级流体输送管线、中小型液压泵站的管路转向节点，也会用在需要紧凑安装空间的设备内部气路转接位置，相比圆法兰连接结构，方形法兰的四个安装孔位定位更便捷，在狭小的设备舱内安装时，不需要预留整周的螺栓操作空间，仅需在四个角位预留扳手操作余量即可，能有效压缩管路排布的占用空间。从结构设计来看，弯管主体采用等通径圆弧过渡结构，弯曲半径控制在1.2倍管径左右，既避免了直角弯折带来的流道突变、压损过大问题，也不会因为弯曲半径过大导致整体结构外伸尺寸超标，两端的方形法兰与弯管主体采用一体加工成型结构，不存在焊接接缝，能避免焊缝位置的流体滞留、

　　腐蚀泄漏风险，法兰端面加工有密封槽位，安装时搭配对应规格的O型密封圈或者金属密封垫片，就能实现端面静密封，耐受常规工况下的正压、负压管路载荷。安装边界方面，两端法兰的安装孔采用对称分布设计，孔位公差控制在±0.1mm范围内，能适配同规格的标准法兰接口，不需要额外做转接加工，弯管整体的外轮廓尺寸经过校核，安装后不会和周边的线束、其他管路、设备结构件产生干涉，法兰端面的平面度控制在0.05mm以内，能保证密封面完全贴合，避免安装后出现渗漏问题。在实际选型使用时，这类弯管接头可以根据输送介质的不同，匹配不锈钢、铝合金、工程塑料等不同材质，本次呈现的金属款结构主要用于有一定压力等级要求的工业管路，内壁做了抛光处理，能降低流体输送时的阻力，

　　也减少介质残留，适合对洁净度有一定要求的管路场景。设计过程中，对弯管的壁厚做了等强度校核，弯曲位置的壁厚做了补偿加厚处理，避免弯制加工时出现壁厚减薄、承压能力下降的问题，四个安装孔的位置做了沉头设计，安装后螺栓头不会突出法兰端面，能进一步压缩安装所需的轴向空间，适配紧凑安装场景的需求。
